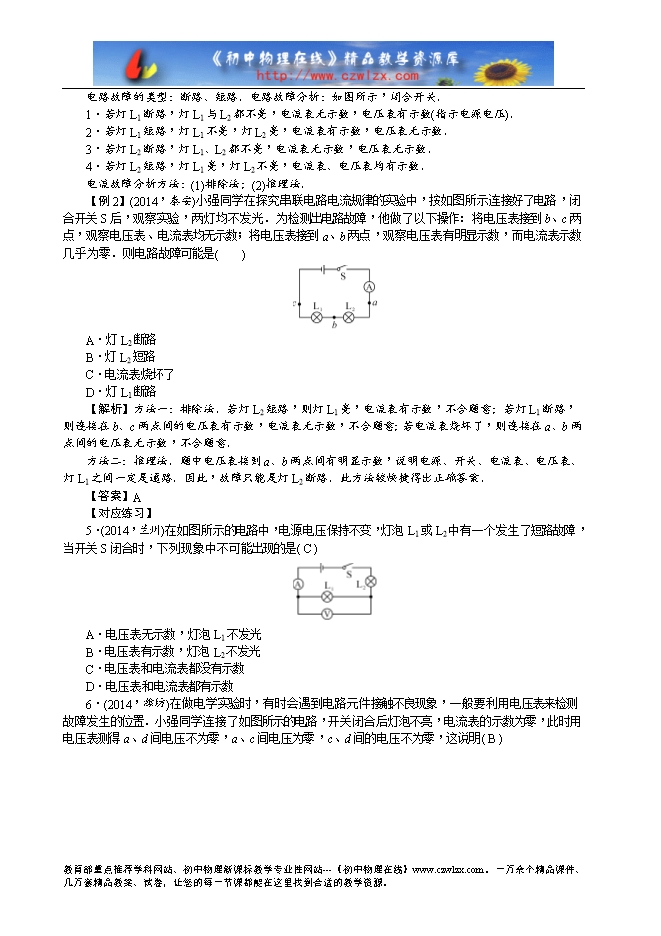

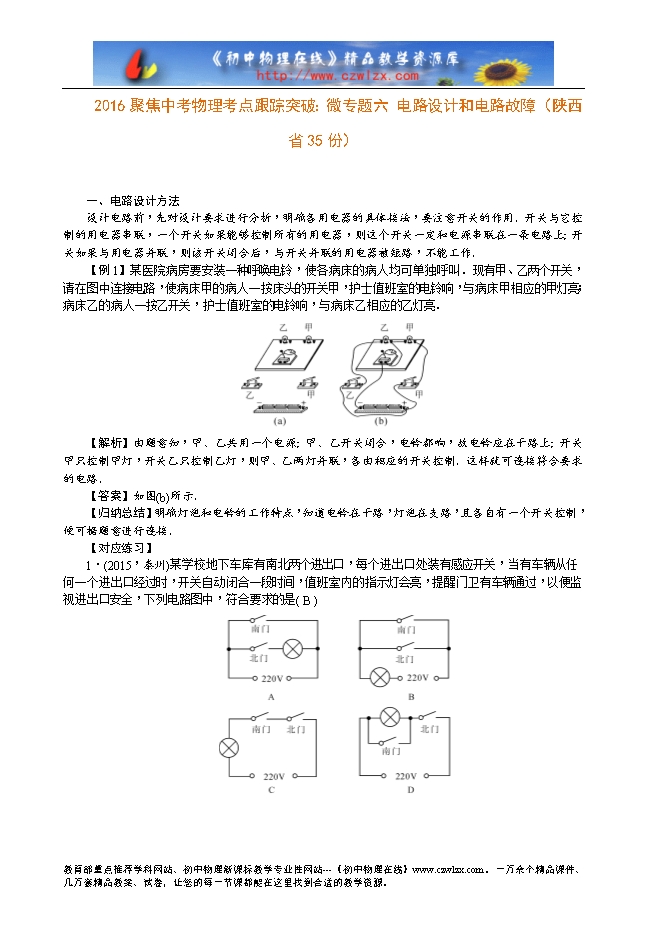

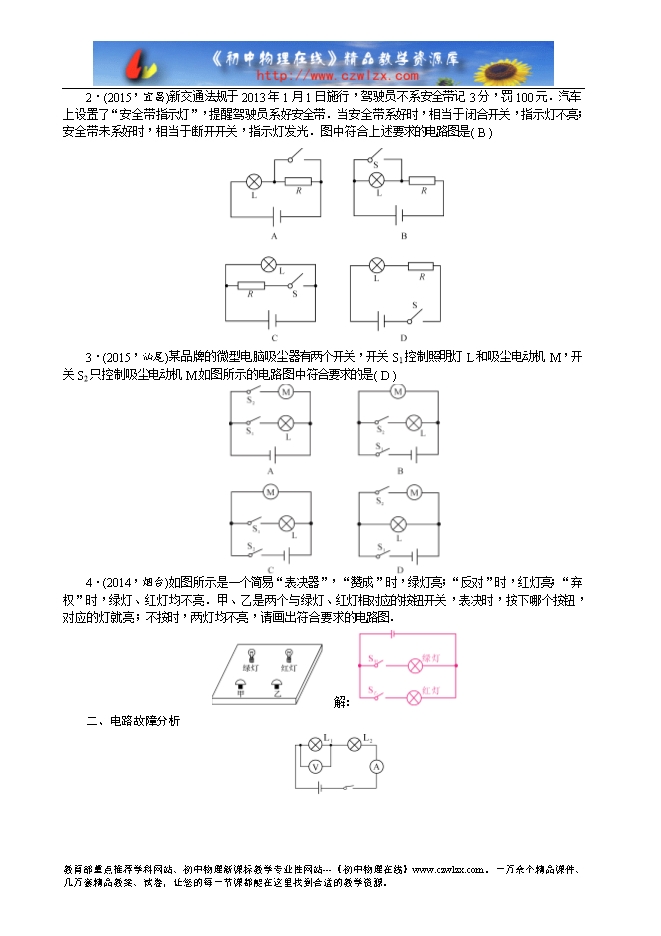

【内容简介】 一、电路设计方法 设计电路前，先对设计要求进行分析，明确各用电器的具体接法，要注意开关的作用．开关与它控制的用电器串联，一个开关如果能够控制所有的用电器，则这个开关一定和电源串联在一条电路上；开关如果与用电器并联，则该开关闭合后，与开关并联的用电器被短路，不能工作． 【例1】某医院病房要安装一种呼唤电铃，使各病床的病人均可单独呼叫．现有甲、乙两个开关，请在图中连接电路，使病床甲的病人一按床头的开关甲，护士值班室的电铃响，与病床甲相应的甲灯亮；病床乙的病人一按乙开关，护士值班室的电铃响，与病床乙相应的乙灯亮． 【解析】由题意知，甲、乙共用一个电源；甲、乙开关闭合，电铃都响，故电铃应在干路上；开关甲只控制甲灯，开关乙只控制乙灯，则甲、乙两灯并联，各由相应的开关控制．这样就可连接符合要求的电路． 【答案】如图(b)所示． 【归纳总结】明确灯泡和电铃的工作特点，知道电铃在干路，灯泡在支路，且各自有一个开关控制，便可据题意进行连接． 【对应练习】 1．(2015，泰州)某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全，下列电路图中，符合要求的是( B ) 2．(2015，宜昌)新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是( B ) ......... ?
