2018-2019学年人教版九年级物理全册讲义:第十六章 电路设计的解题技巧(彩色书稿word版)

ID:112561 2019年02月21日 下载 资料纠错 有奖上传 收藏

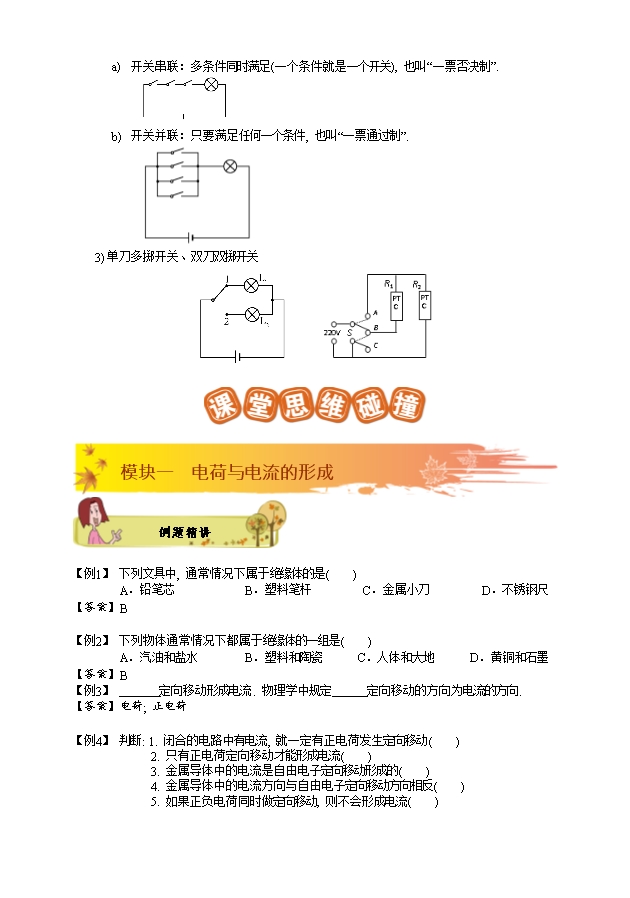

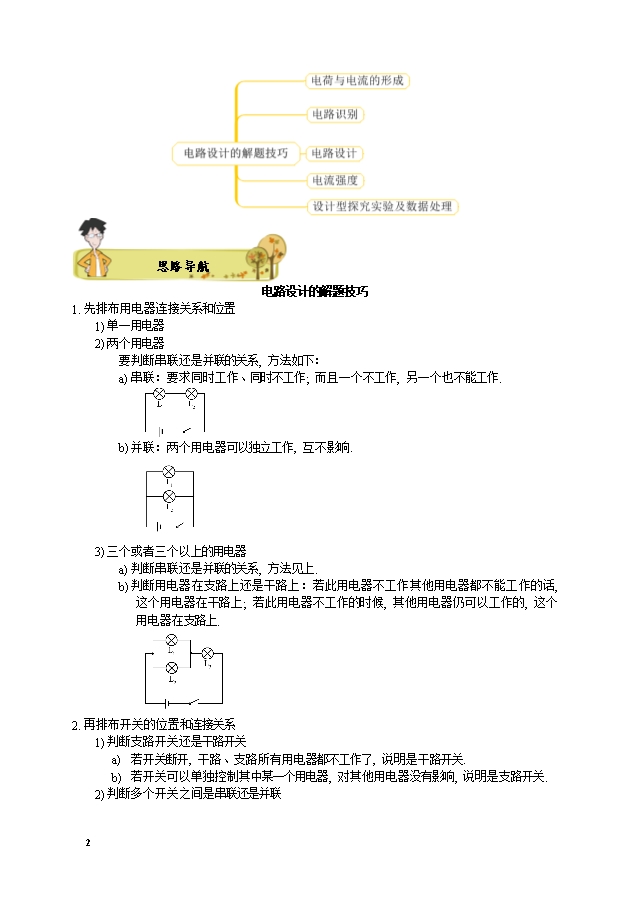

【内容简介】 电路设计的解题技巧 先排布用电器连接关系和位置 单一用电器 两个用电器 要判断串联还是并联的关系, 方法如下: 串联:要求同时工作、同时不工作; 而且一个不工作, 另一个也不能工作. 并联:两个用电器可以独立工作, 互不影响. 三个或者三个以上的用电器 判断串联还是并联的关系, 方法见上. 判断用电器在支路上还是干路上:若此用电器不工作其他用电器都不能工作的话, 这个用电器在干路上; 若此用电器不工作的时候, 其他用电器仍可以工作的, 这个用电器在支路上. 再排布开关的位置和连接关系 判断支路开关还是干路开关 若开关断开, 干路、支路所有用电器都不工作了, 说明是干路开关. 若开关可以单独控制其中某一个用电器, 对其他用电器没有影响, 说明是支路开关. 判断多个开关之间是串联还是并联 开关串联:多条件同时满足(一个条件就是一个开关), 也叫“一票否决制”. 开关并联:只要满足任何一个条件, 也叫“一票通过制”. 单刀多掷开关、双刀双掷开关            模块一  电荷与电流的形成       下列文具中, 通常情况下属于绝缘体的是(    ) A.铅笔芯            B.塑料笔杆         C.金属小刀         D.不锈钢尺 【答案】 B   下列物体通常情况下都属于绝缘体的一组是(    ) A.汽油和盐水        B.塑料和陶瓷      C.人体和大地      D.黄铜和石墨 【答案】 B        定向移动形成电流. 物理学中规定      定向移动的方向为电流的方向. 【答案】 电荷; 正电荷   判断: 1. 闭合的电路中有电流, 就一定有正电荷发生定向移动(    ) 2. 只有正电荷定向移动才能形成电流(    ) 3. 金属导体中的电流是自由电子定向移动形成的(    ) 4. 金属导体中的电流方向与自由电子定向移动方向相反(    ) 5. 如果正负电荷同时做定向移动, 则不会形成电流(    ) 【答案】 ×   ×  √   √   × 【解析】金属导电靠带负电的自由电子; 溶液导电靠正、负离子.   电源是将    能转化成     能的装置; 用电器是将     能转化成     能的装置. 【答案】 其他形式    电;           电  其他形式     模块二  电路识别       如图甲为一实物电路连接图, 如图乙是某同学所画出其对应的电路图, 正确的是(    )                                                       A       B   C   D         图乙                       【答案】 C     只改动一根导线, 让两盏灯并联发光.        【答案】             模块三  电路设计       某品牌的微型电脑吸尘器有两个开关, 开关S1控制照明灯L和电动机M, 开关S2只控制电动机M. 如图所示电路中, 符合要求的是(    ) 【答案】 B   图甲所示为一台电压力锅, 它结合了高压锅和电饭锅的优点, 省时省电、安全性高. 当电压力锅内部气压过大或温度过高时, 发热器都会停止工作. 图乙中S1为过压保护开关, S2为过热保护开关, 压强过大时开关S1自动断开, 温度过高时开关S2自动断开. 图乙表示S1、S2和锅内发热器的连接情况, 其中符合上述工作要求的是(    ) 【答案】 A   如图所示, 有带风叶的小电动机一只, 电热丝R一段, 开关两只, 插头一只, 导线若干. 利用这些器材可以连成一个有冷热两档风的电吹风电路. 要求:只闭合S1时吹冷风, 只闭合S2时既无风又不发热, 同时闭合S1、S2时吹热风. 请你在虚线框内画出电路图; (2)请你按要求将图中的元件连接起来.       【答案】     (第21届全国应用物理知识竞赛初赛)为了节省电能, 居民楼的楼道灯通常由两个开关共同控制. 一个是利用光敏器件制成的“光控开关”, 它的作用是光线暗时自动闭合, 光线亮时自动断开; 一个是利用声敏器件制成的“声控开关”, 它的作用是有声音时自动闭合电路, 两分钟后, 若再无声音则自动断开. (1)请将图甲中的器材连成符合上述楼道灯要求的电路. (2)小明受楼道灯电路的启发, 在爷爷的卧室里也安装了这样一个“聪明”的电路. 晚上只要拍拍手, 灯就亮了, 过一会自动熄灭, 给爷爷带来了方便. 不过遇到晚上有雷雨, 就麻烦了, 雷声使灯不断被点亮, 影响爷爷休息. 还有爷爷睡觉前需要这盏灯一直被点亮. 现在再给你两个开关S1、S2, 在图乙中完成对这个“聪明”电路的改装. 并分别说明在灯自动工作、晚上打雷需取消自动功能和需要灯一直被点亮时开关S1、S2的断开与闭合情况.
