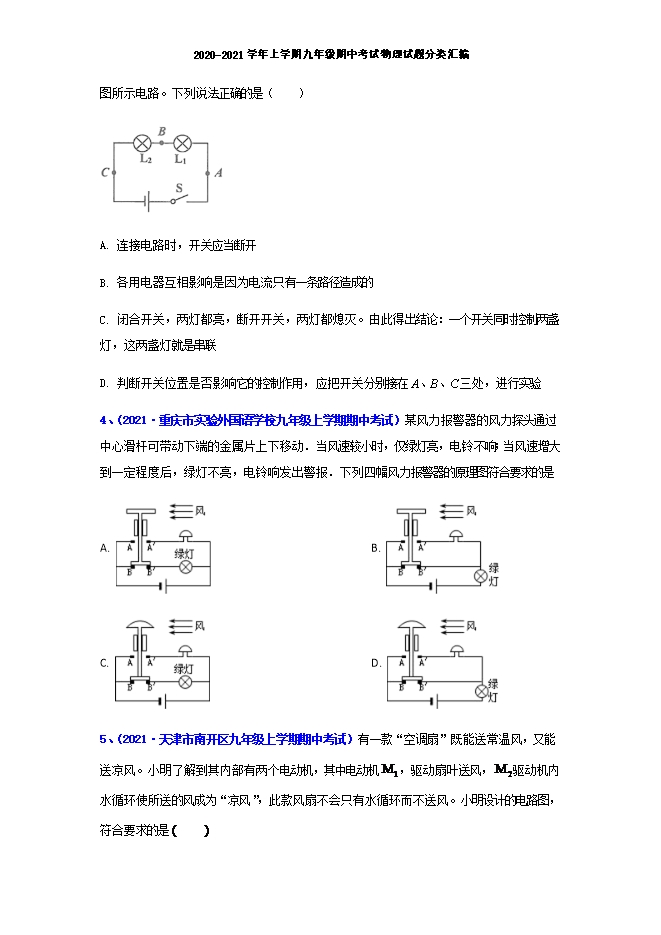

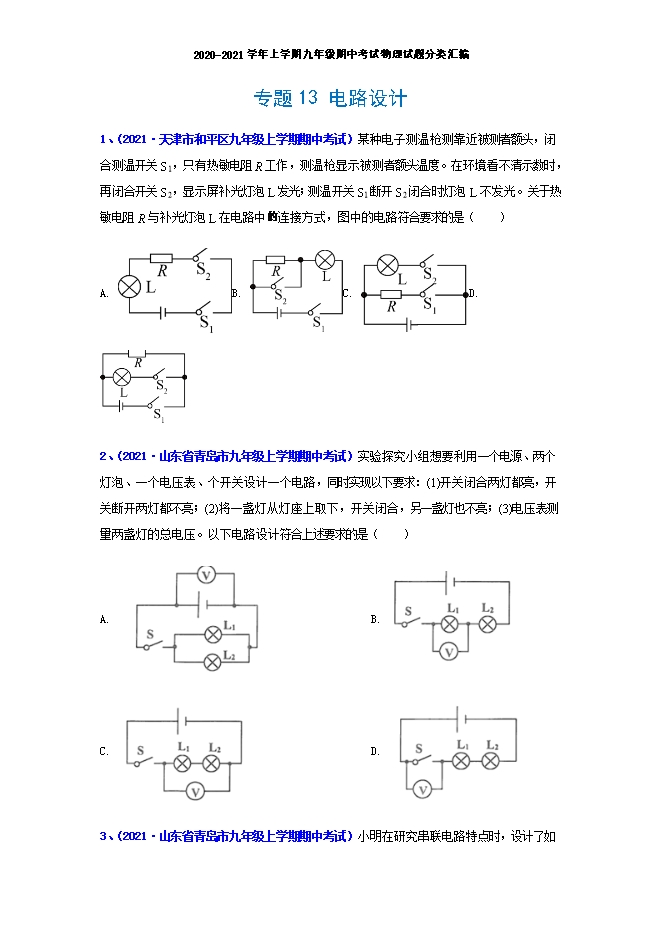

【内容简介】1、（2021•天津市和平区九年级上学期期中考试）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中 连接方式，图中的电路符合要求的是（　　）A.  B.  C.  D.  【答案】D【解析】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。故选D。2、（2021•山东省青岛市九年级上学期期中考试）实验探究小组想要利用一个电源、两个灯泡、一个电压表、个开关设计一个电路，同时实现以下要求：(1)开关闭合两灯都亮，开关断开两灯都不亮；(2)将一盏灯从灯座上取下，开关闭合，另一盏灯也不亮；(3)电压表测量两盏灯的总电压。以下电路设计符合上述要求的是（　　）A.  B.  C.  D.  【答案】C【解析】由题可知，开关控制两个灯泡，两个灯泡互不影响，即两个灯泡、开关串联，电压表并联在两个灯泡两端。A．图中两个灯泡并联，故A不符合题意；B．图中电压变并联在一个灯泡的两端，故B不符合题意；C．图中两个灯泡、开关串联，电压表并联在两个灯泡两端，故C符合题意；D．图中电压表并联在开关两端，故D不符合题意。故选C。3、（2021•山东省青岛市九年级上学期期中考试）小明在研究串联电路特点时，设计了如图所示电路。下列说法正确的是（　　） A. 连接电路时，开关应当断开B. 各用电器互相影响是因为电流只有一条路径造成的C. 闭合开关，两灯都亮，断开开关，两灯都熄灭。由此得出结论：一个开关同时控制两盏灯，这两盏灯就是串联D. 判断开关位置是否影响它的控制作用，应把开关分别接在A、B、C三处，进行实验【答案】ABD【解析】A．为了保护电路，连接电路时，开关应当断开，故A正确；B．由于串联电路中只有一条路径，所以各用电器互相影响，故B正确；C．如果两个灯泡并联，开关在干路中，可以同时控制两盏灯，故C错误；D．把开关分别接在A、B、C三处，可以判断开关位置是否影响它的控制作用，故D正确。故选ABD。4、（2021•重庆市实验外国语学校九年级上学期期中考试）某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动．当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报．下列四幅风力报警器的原理图符合要求的是
