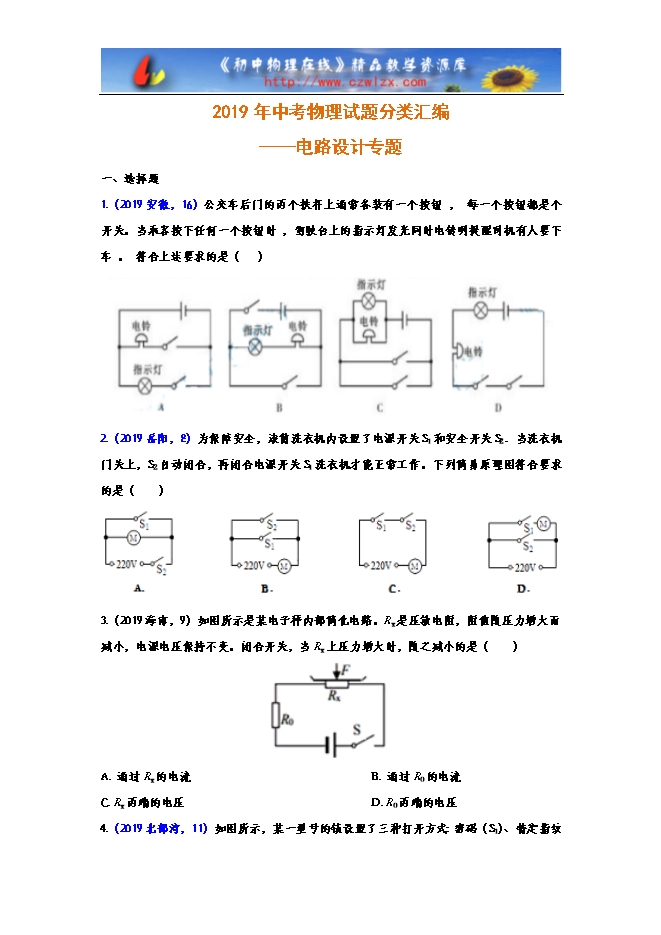

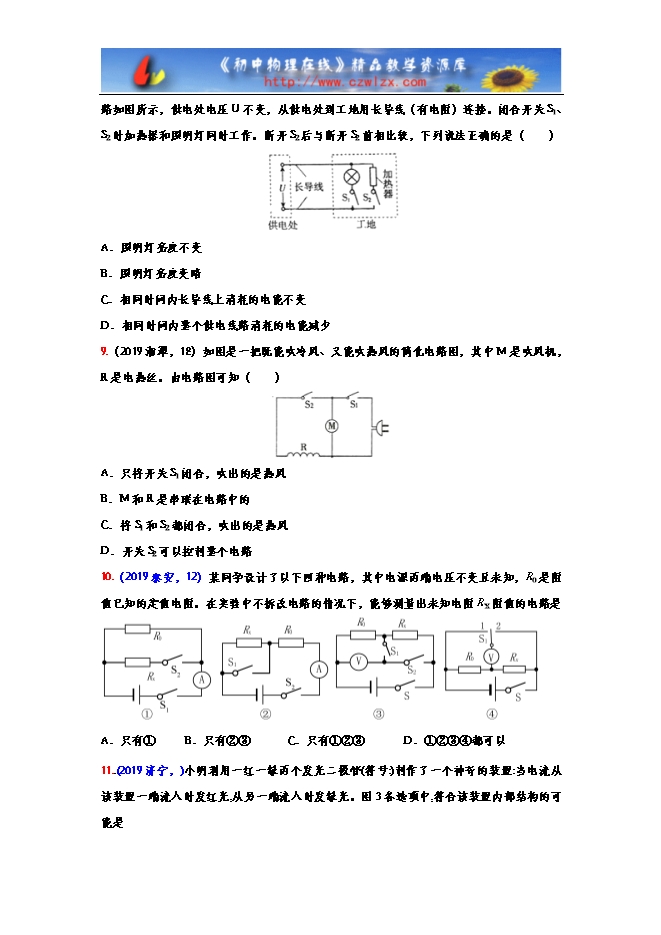

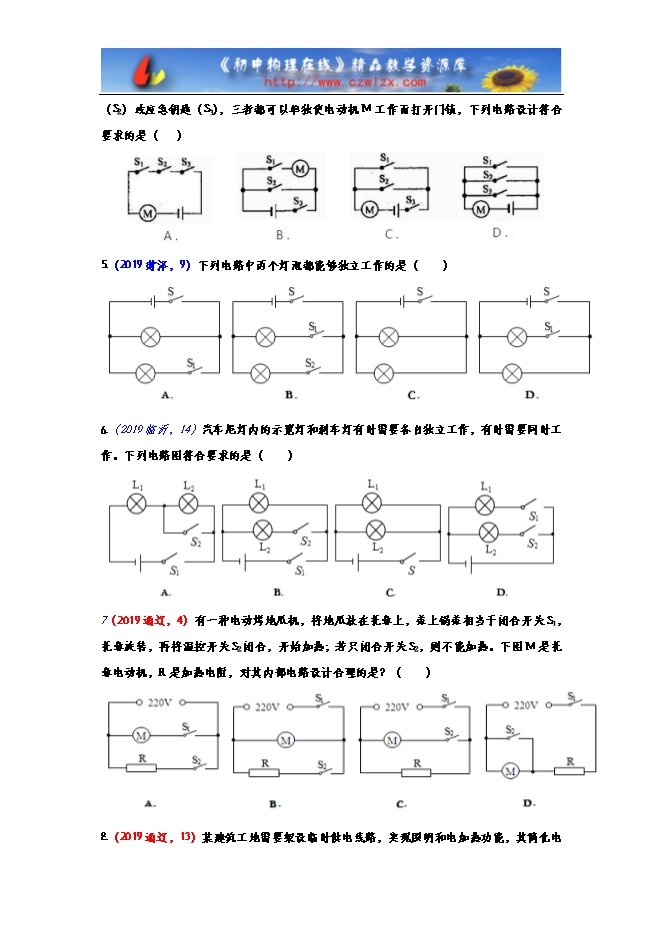

【内容简介】 一、选择题 1. （2019安徽，16） 公交车后门的两个扶杆上通常各装有一个按钮 ， 每一个按钮都是个开关。当乘客按下任何一个按钮时 ，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车 。 符合上述要求的是（   ） 【答案】C 2. （2019岳阳，8） 为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　） 【答案】C 3. （2019海南，9）如图所示是某电子秤内部简化电路。Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是（　　） A. 通过Rx的电流                                          B. 通过R0的电流 C. Rx 两端的电压                                           D. R0两端的电压 【答案】C 4. （2019北部湾，11） 如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（   ） 【答案】D 5. （2019菏泽，9） 下列电路中两个灯泡都能够独立工作的是（　　） 【答案】B 6. （2019临沂，14） 汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　） 【答案】D 7 （2019通辽，4） 有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　） 【答案】B 8. （2019通辽，13） 某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　） A ．照明灯亮度不变 B ．照明灯亮度变暗 C ．相同时间内长导线上消耗的电能不变 D ．相同时间内整个供电线路消耗的电能减少 【答案】D        9. （2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　） A ．只将开关S1闭合，吹出的是热风   B ．M和R是串联在电路中的 C ．将S1和S2都闭合，吹出的是热风  D ．开关S2可以控制整个电路 【答案】C 10. （2019泰安，12） 某同学设计了以下四种电路，其中电源两端电压不变且未知，R0是阻值已知的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻RX阻值的电路是 A ．只有①     B．只有②③       C．只有①②③        D．①②③④都可以 【答案】C 11. . (2019 济宁，) 小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是
