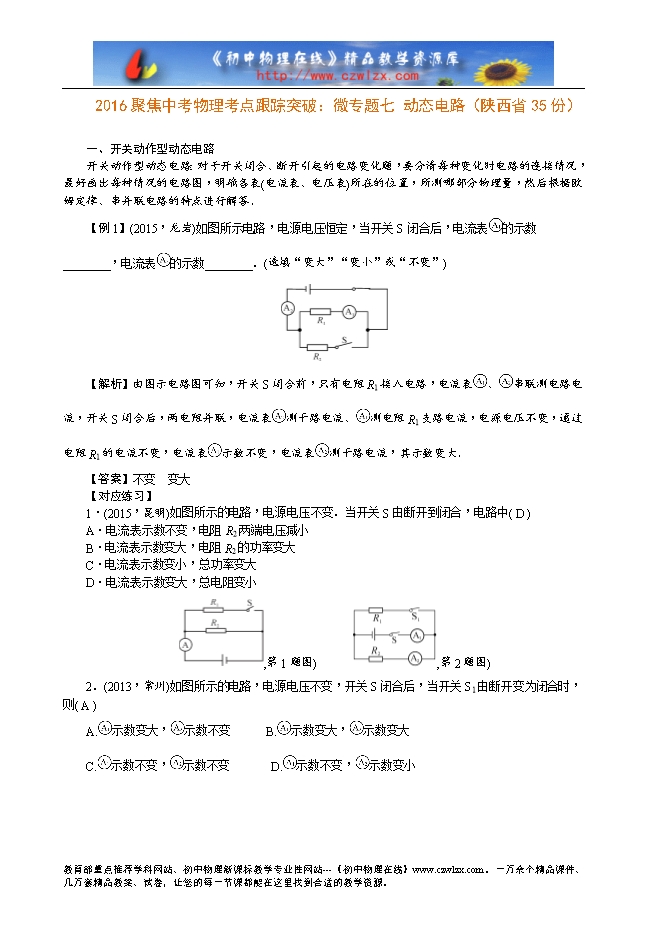

【内容简介】 一、开关动作型动态电路 开关动作型动态电路：对于开关闭合、断开引起的电路变化题，要分清每种变化时电路的连接情况，最好画出每种情况的电路图，明确各表(电流表、电压表)所在的位置，所测哪部分物理量，然后根据欧姆定律、串并联电路的特点进行解答． 【例1】(2015，龙岩)如图所示电路，电源电压恒定，当开关S闭合后，电流表 的示数________，电流表 的示数________．(选填“变大”“变小”或“不变”) 【解析】由图示电路图可知，开关S闭合前，只有电阻R1接入电路，电流表 、 串联测电路电流，开关S闭合后，两电阻并联，电流表 测干路电流、 测电阻R1支路电流，电源电压不变，通过电阻R1的电流不变，电流表 示数不变，电流表 测干路电流，其示数变大． 【答案】不变　变大 【对应练习】 1．(2015，昆明)如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中( D ) A．电流表示数不变，电阻R2两端电压减小 B．电流表示数变大，电阻R2的功率变大 C．电流表示数变小，总功率变大 D．电流表示数变大，总电阻变小 ,第1题图)　　　 ,第2题图) 2．(2013，常州)如图所示的电路，电源电压不变，开关S闭合后，当开关S1由断开变为闭合时，则( A ) A. 示数变大， 示数不变 B. 示数变大， 示数变大 C. 示数不变， 示数不变 D. 示数不变， 示数变小 ......... 下载word文档附件
