【精品】2021年中考物理【重点·难点】专练:35 电路设计(解析版和原卷版)

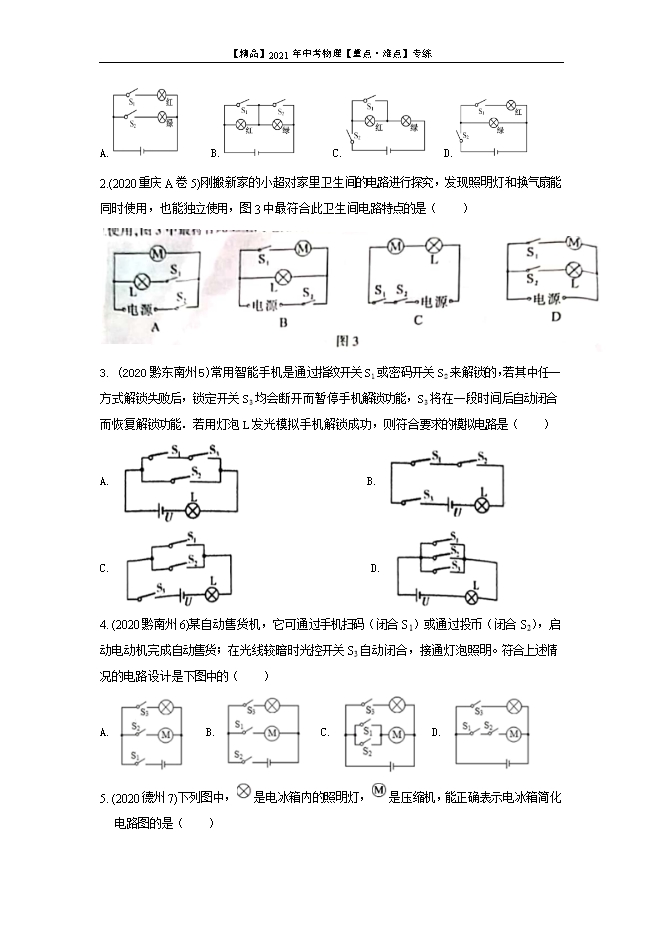

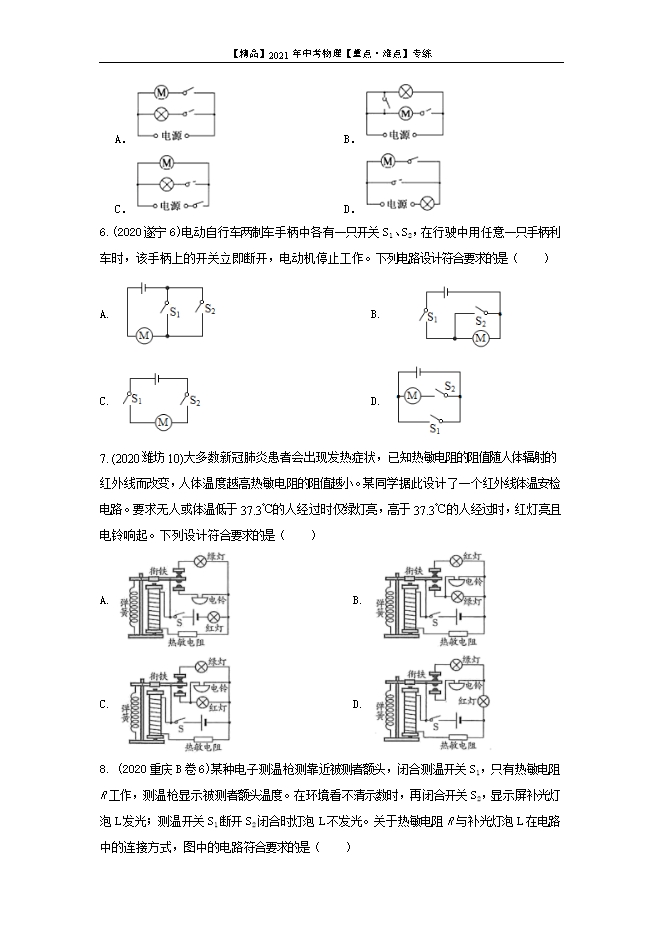

【内容简介】【知识梳理】一、电路设计中经常用到的方法:1.多个部门同时控制某一个电器,则所有开关需串联。如:声光控灯;金库钥匙;全体表决等。2.每个用电器需要单独控制,需要并联。如:病房呼叫;前后门提醒等。3.开关与用电器串联时,开关闭合,电器工作;开关断开,电器停止工作。相反,若开关与用电器并联时,开关闭合,电器被短路,不工作;开关断开,电器工作。二、一般的解题思路:详读题,明要求,细对照,一条不合就拉倒(不合题意,舍弃)。【典例分析】【例1】(2020湖南湘西14)某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M,如图所示的四个电路中,符合上述要求的是( )A. B. C. D. 【答案】D【分析】要求:开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M,说明小灯泡L和电动机M并联,各由一个开关控制。比对:A.开关S1为总开关,控制小灯泡和电动机,开关S2只控制小灯泡,不合题意;B.开关S1为总开关,控制小灯泡和电动机,开关S2只控制电动机,不合题意;C.开关S2为总开关,控制小灯泡和电动机,开关S1只控制小灯泡,不合题意;D.开关S1只控制小灯泡,开关S2只控制吸尘用的电动机,二者互不影响,符合题意。选D。【思路小结】解题方法:挑错法。首先明确题设的要求,然后按要求去对每个选项挑错。只要有一处错,则是错误选项,直到选出全部符合要求的电路或设计。【真题操练】1.(2020福建14)需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2,两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是( )A. B. C. D. 【答案】A【解析】选择哪一个答案就按下哪一个按钮,对应的灯就亮,说明一个开关控制一个灯泡,两只灯泡互不影响,则两灯并联各支路都有对应的开关.故选A。 2.(2020重庆A卷5)刚搬新家的小超对家里卫生间的电路进行探究,发现照明灯和换气扇能同时使用,也能独立使用,图3中最符合此卫生间电路特点的是( ) 【答案】D【解析】题设要求照明灯和换气扇既能用时使用也能独立使用,即照明灯和换气扇为并联电路,开关分别控制它们,选D。3. (2020黔东南州5)常用智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能.若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是( )A. B. C. D. 【答案】C【解析】由题意可知:开关S1或开关S2均可接通电路,所以S1、S2并联,开关S3断开手机解锁功能暂停,说明S3位于电路干路.C项符合题意;选C。4. (2020黔南州6)某自动售货机,它可通过手机扫码(闭合S1)或通过投币(闭合S2),启动电动机完成自动售货;在光线较暗时光控开关S3自动闭合,接通灯泡照明。符合上述情况的电路设计是下图中的( )
只能预览部分内容,查看全部内容需要下载哦~
