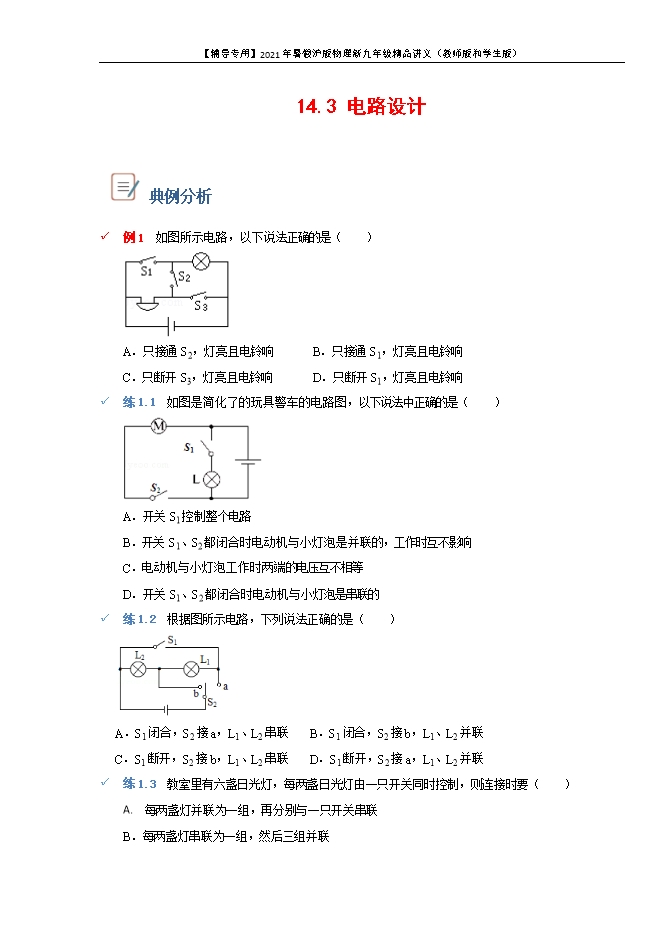

【内容简介】例1  如图所示电路，以下说法正确的是（　　） A．只接通S2，灯亮且电铃响 B．只接通S1，灯亮且电铃响C．只断开S3，灯亮且电铃响 D．只断开S1，灯亮且电铃响【解答】A练1.1  如图是简化了的玩具警车的电路图，以下说法中正确的是（　　） A．开关S1控制整个电路B．开关S1、S2都闭合时电动机与小灯泡是并联的，工作时互不影响C．电动机与小灯泡工作时两端的电压互不相等D．开关S1、S2都闭合时电动机与小灯泡是串联的【解答】B练1.2  根据图所示电路，下列说法正确的是（　　） A．S1闭合，S2接a，L1、L2串联B．S1闭合，S2接b，L1、L2并联C．S1断开，S2接b，L1、L2串联D．S1断开，S2接a，L1、L2并联【解答】B练1.3  教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（　　）A.  每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联【解答】C练1.2  在电路中有两盏电灯和一个开关，当断开开关时，下列判断正确的是（　　）A.  若两灯都不亮，说明两灯是串联的B．若两灯都不亮，说明两灯是并联的C．若只有一盏灯亮，说明两灯是串联的D．若只有一盏灯亮，说明两灯是并联的【解答】D 例1  为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（　　）A． B． C． D． 【解答】D练1.1  行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（　　）A． B． C． D． 【解答】C练1.2  某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是（　　）A． B． C． D． 【解答】D练1.3  电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（　　）
