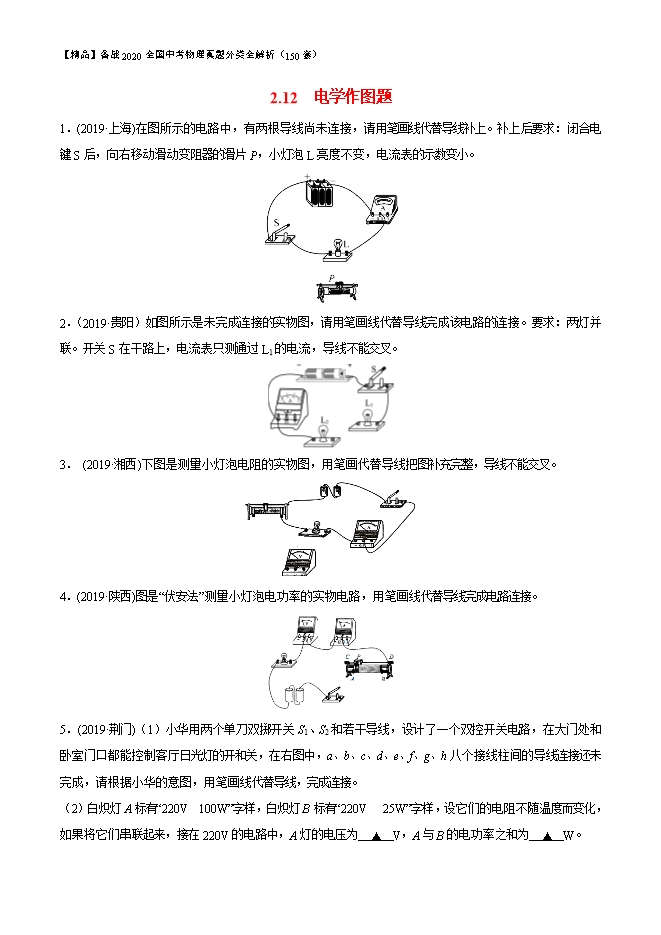

【内容简介】1．(2019·上海)在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。【答案】【解析】根据向右移动滑动变阻器的滑片P，小灯泡L亮度不变确定灯泡与变阻器的连接方式，由电流表示数变小确定变阻器的接线情况。由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流。实物连接如图所示。2．（2019·贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。【答案】【解析】两灯并联，开关S在干路上，电流表只测通过L1的电流，因此电流表应与L1串联，因不知通过L1的电流大小，故电流表选用大量程与灯L1串联，然后将两灯右侧接线柱相连，再与开关右接线柱相连，如图所示。3． (2019·湘西)下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。【答案】【解析】伏安法测电阻的实验中，需要用与灯泡并联的电压表测其两端的电压，与灯泡串联的电流表测其通过的电流，利用串联的滑动变阻器调节灯泡两端的电压，据此连接实物图，要注意根据电源的电压确定电压表的量程。由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，所以电压表应选0～3V的量程并联在灯泡两端，如图所示。4．(2019·陕西)图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。【答案】【解析】滑动变阻器接法是一上一下，所以从开关的右侧接线柱连接到A或B接线柱均可，而电压表要测小灯泡两端的电压，必须与小灯泡并联，所以把小灯泡的左侧接线柱与电压表的负接线柱相连。
