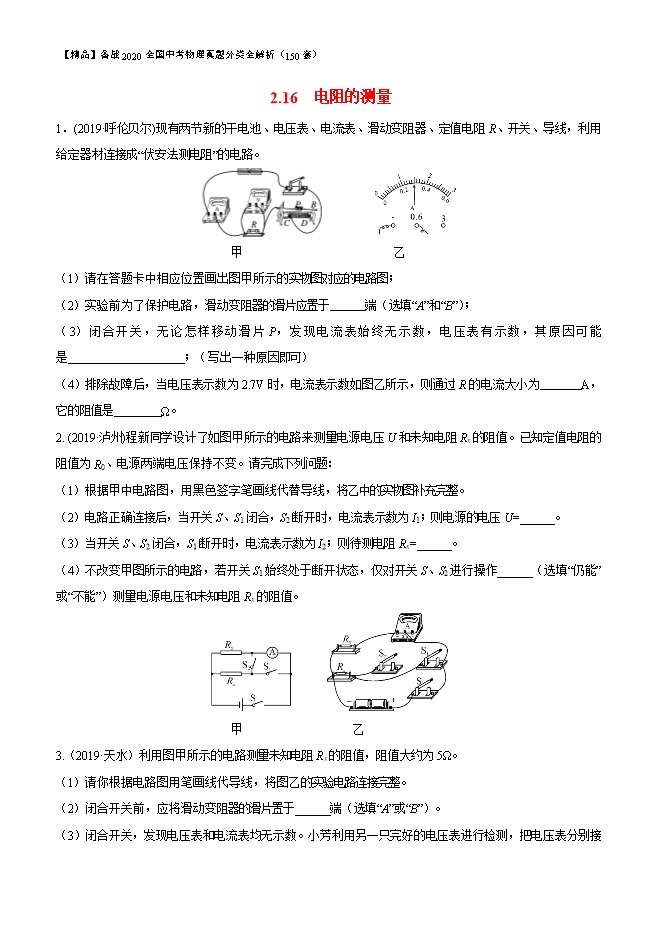

【内容简介】1．(2019·呼伦贝尔)现有两节新的干电池、电压表、电流表、滑动变阻器、定值电阻R、开关、导线，利用给定器材连接成“伏安法测电阻”的电路。                                       甲                          乙（1）请在答题卡中相应位置画出图甲所示的实物图对应的电路图；（2）实验前为了保护电路，滑动变阻器的滑片应置于      端（选填“A”和“B”）；（3）闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是                    ；（写出一种原因即可）（4）排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为       A，它的阻值是        Ω。【答案】（1）（2）B  （3）电阻R断路（电流表短路）  （3）0.3  9【解析】（1）如图所示；（2）为了保护电路，闭合电路前，滑片应置于阻值最大处，即B端；（3）电流表始终无示数，电压表有示数，说明电压表与电源两极之间是接通的，因此故障有可能是电阻R断路或电流表短路。（4）由图可知，电流表使用的是0~0.6A量程，分度值为0.02A，电流大小为0.3A，R的阻值：R= == 9Ω。2. (2019·泸州)程新同学设计了如图甲所示的电路来测量电源电压U和未知电阻Rx的阻值。已知定值电阻的阻值为R0、电源两端电压保持不变。请完成下列问题：（1）根据甲中电路图，用黑色签字笔画线代替导线，将乙中的实物图补充完整。（2）电路正确连接后，当开关S、S1闭合，S2断开时，电流表示数为I1；则电源的电压U=______。（3）当开关S、S2闭合，S1断开时，电流表示数为I2；则待测电阻Rx=______。（4）不改变甲图所示的电路，若开关S1始终处于断开状态，仅对开关S、S2进行操作______（选填“仍能”或“不能”）测量电源电压和未知电阻Rx的阻值。                                    甲                   乙【答案】I1R0     仍能【解析】（1）根据甲图，将S2的右接线柱与电流表负接线柱连接起来，如下所示：（2）电路正确连接后，当开关S、S1闭合，S2断开时，两电阻并联，电流表测定值电阻的电流，由欧姆定律，电流表示数为I1，则电源的电压U=I1R0；（3）当开关S、S2闭合，S1断开时，两电阻并联，电流表测干路电流，由并联电路各支路互不影响，通过待测电阻的电流为：I0=I2－I1，由欧姆定律，则待测电阻：Rx==。（4）不改变甲图所示的电路，若开关S1始终处于断开状态，只闭合S，电流表测通过定值电阻的电流，由欧姆定律可得出电源电压；开关S、S2闭合，电流表测干路，根据并联电路各支路不影响，由并联电路电流的规律，可求出通过待测电阻的电流，由欧姆定律可求出未知电阻Rx的阻值。
