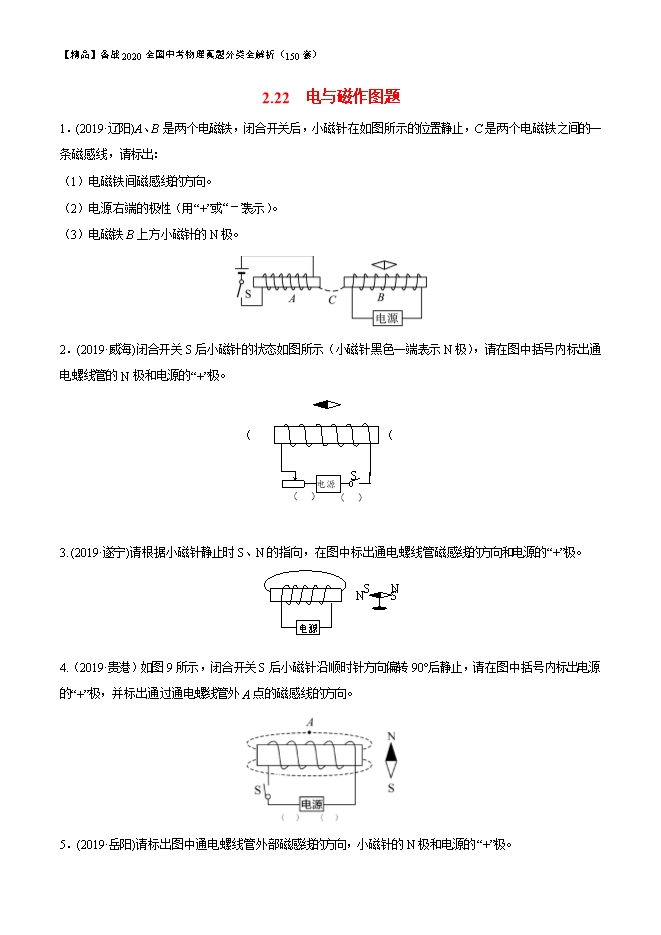

【内容简介】1．(2019·辽阳)A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。（2）电源右端的极性（用“+”或“﹣”表示）。（3）电磁铁B上方小磁针的N极。【答案】见解析【解析】                                    左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A的左端为N极，右端为S极；根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B的左端为N极，右端为S极；在磁体外部，磁感线的方向由N极指向S极，所以图中磁感线的方向是从右向左；再根据安培定则可知右图中电源左端为正极，右端为负极；根据磁极间的作用规律可知小磁针右端为N极，如图所示。2．(2019·威海)闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极。【答案】见解析【解析】小磁针静止时N极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的左端为S极，右端为N极；结合图中的线圈绕向和通电螺线管的N极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。如下图所示：3. (2019·遂宁)请根据小磁针静止时S、N的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。【答案】【解析】图中小磁针静止时N极向左，由异名磁极相互吸引可知，通电螺线管的右端是S极，左端是N极；磁体周围的磁感线都是从N极出来回到S极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。4.（2019·贵港）如图9所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A点的磁感线的方向。【答案】如图所示【解析】小磁针偏转90°后，其N极向右，S极向左，根据同名磁极相互排斥，异名磁极相互吸引的规律，可判断出通电螺线管的右端是N极，据此得出磁感线在A处的方向是向左的；再根据安培定则可以判定出电源的正极在左端，负极在右端。作出的图如图所示。
