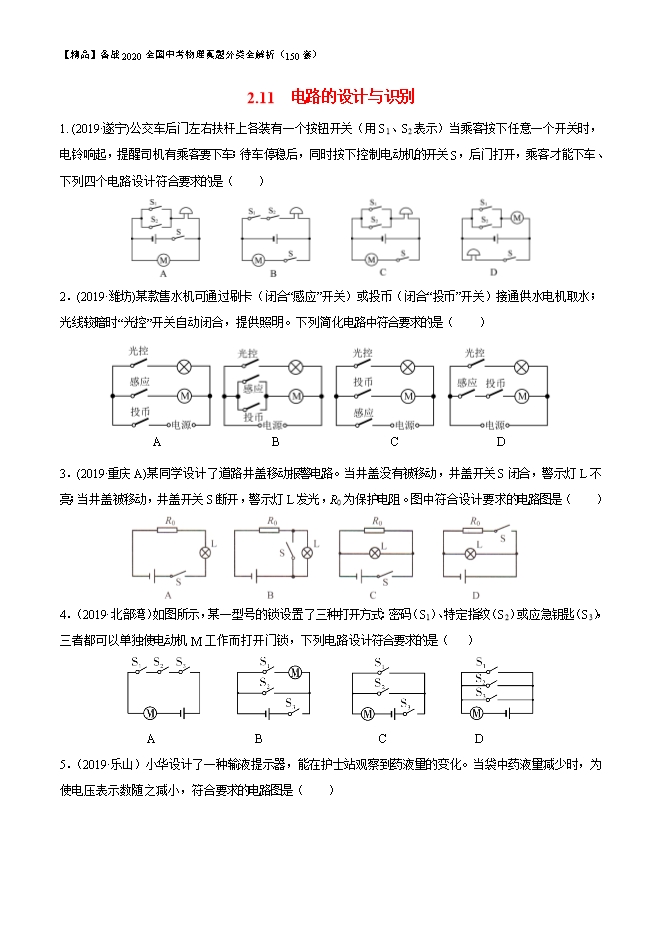

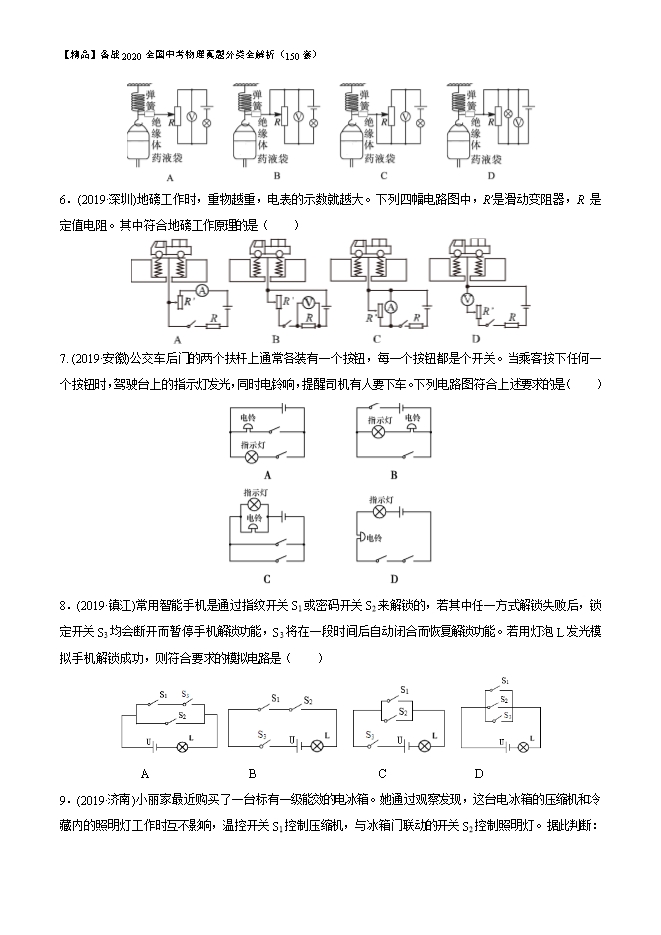

【内容简介】1. (2019·遂宁)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）【答案】C【解析】当乘客按下任意一个开关时，电铃响起，故两个开关的其中任一开关都能与电铃组成通路，两开关互不影响，故两开关并联后与电铃串联；同时按下控制电动机的开关S，后门打开，开关S只控制电动机，电动机与电铃工作时互不影响，故开关S与电铃串联后再与另一个部分电路并联。A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，符合题意；D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打开，不符合题意。本题考查根据要求设计电路图，关键是明确电路的连接方式。2．(2019·潍坊)某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是（　　）【答案】B【解析】根据题意可知，售水机既可以通过刷卡闭合“感应开关”，也可以通过投币闭合“投币开关”，来接通供水电机取水，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的，然后与电动机串联；光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有B符合题意，ACD不符合题意。3．(2019·重庆A)某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是（　　）【答案】B【解析】根据题意可知，正常情况下S闭合，灯泡不亮；当井盖丢失S断开时，灯泡发光，据此选择符合题意的电路图。由图知，A、闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；B、闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；C、闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；D、无论开关是否闭合，灯泡都能发光，故D不符合题意。4．（2019·北部湾）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（   ）                                   A                 B                    C               D【答案】D【解析】因为三个开关都可以单独使电动机M工作而打开门锁，所以三个开关应该是并联方式，而且电动机应处于干路上，这样才会受到三个开关的控制，由此得出D选项才符合要求。5．（2019·乐山）小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（　　）【答案】C【解析】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，则滑片会向上移动；分析各图中电路的连接情况，判断药液量减少时电阻的变化情况，根据电路的连接情况以及串联电路的分压特点判断电压表示数的变化，找出电压表示数随之减小的电路图。A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压，当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压，当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压，当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求。
