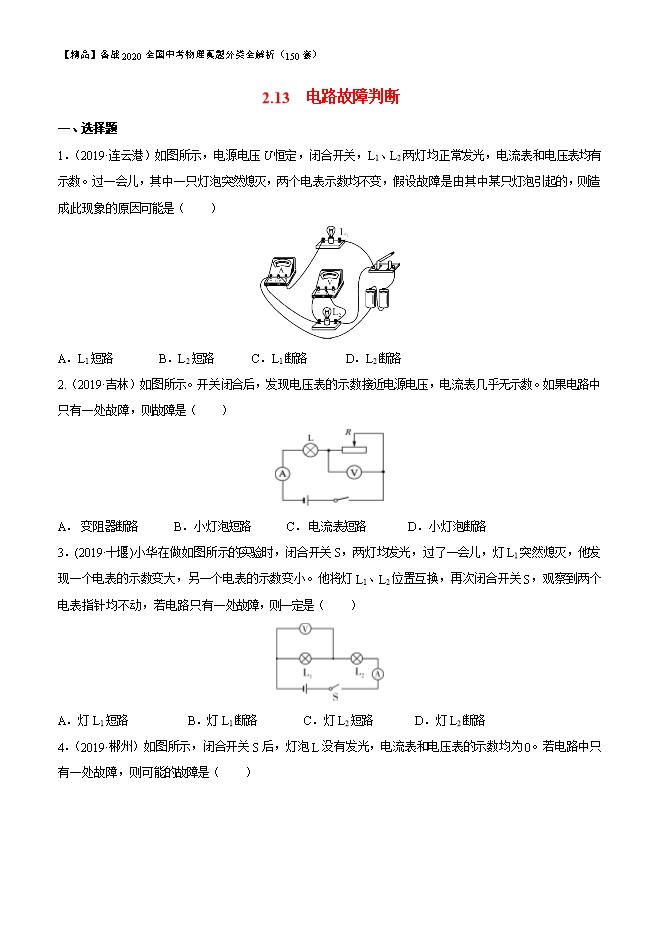

【内容简介】一、选择题1．（2019·连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（　　）A．L1短路         B．L2短路        C．L1断路        D．L2断路【答案】D【解析】由图知，两个灯泡是并联的，电流表测量L1的电流，电压表测量L2的电压，也就是测量整个电路的电压（并联电路中各支路的电压等于电源电压）；根据题意可知，原来L1、L2两灯均正常发光，电流表和电压表均有示数；过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变。AB、如果L1短路或L2短路，整个电路都会短路，电源会被烧坏，电压表的示数减小为0，故AB都错误。C、如果L1断路，电流表会没有示数，不符合题意，故C错误。D、如果L2断路，L2不发光，L1的支路不受影响，L1仍然发光，电流表示数不变，此时电压表测量电源电压，其示数也不变，故D正确。对于故障问题，可以进行假设选项正确，然后进行推断，推出的结论和题干相符，假设正确，否则假设错误。对于故障问题，根据电流表有无示数判断电路是通路还是断路，电流表有示数电路是通路，电流表无示数是断路，然后通过电压表来判断电路故障的具体情况。
