2019年中考物理试题分类汇编(第04期):电路故障题

ID:117579 2019年07月27日 资料纠错 有奖上传 收藏

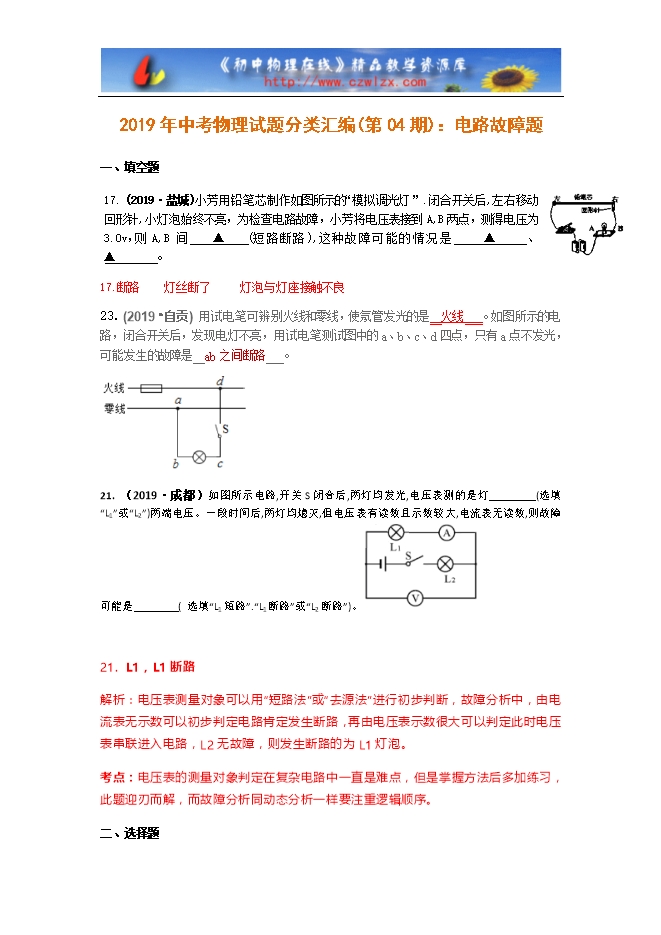

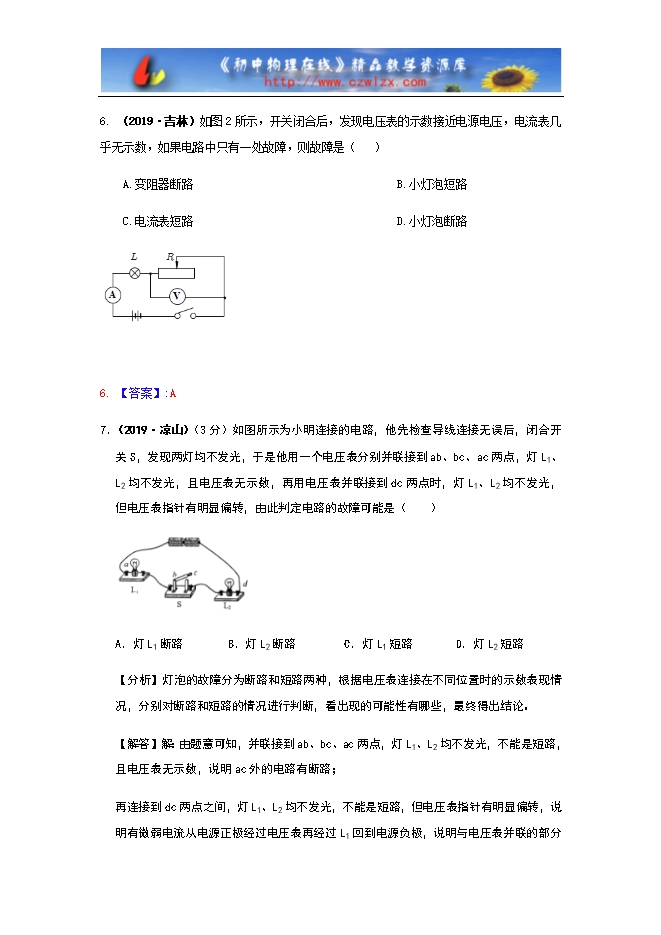

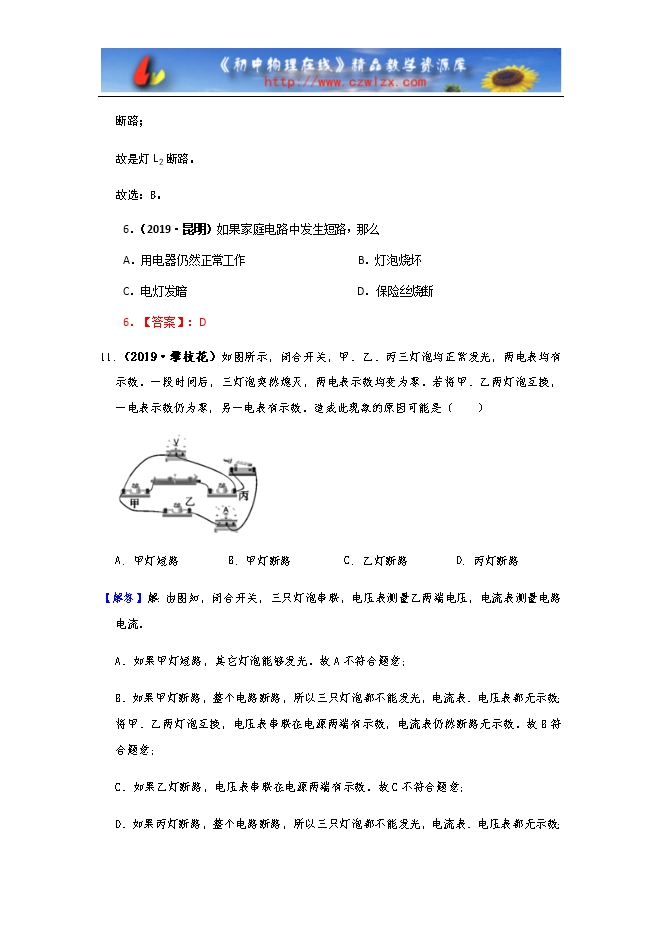

【内容简介】 一、     填空题 17. (2019·盐城)小芳用铅笔芯制作如图所示的“模拟调光灯”.闭合开关后,左右移动回形针,小灯泡始终不亮,为检查电路故障,小芳将电压表接到A,B两点,测得电压为3.0v,则A,B 间   ▲   (短路断路),这种故障可能的情况是    ▲    、      ▲       。 17.断路    灯丝断了     灯泡与灯座接触不良 23. (2019•自贡) 用试电笔可辨别火线和零线,使氖管发光的是__火线___。如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是__ab之间断路___。 21. ( 2019 ·成都)如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯        (选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是        ( 选填“L1短路”.“L1断路”或“L2断路”)。   21.   L1 ,L1断路 解析:电压表测量对象可以用“短路法”或“去源法”进行初步判断,故障分析中,由电流表无示数可以初步判定电路肯定发生断路,再由电压表示数很大可以判定此时电压表串联进入电路,L2无故障,则发生断路的为L1灯泡。 考点: 电压表的测量对象判定在复杂电路中一直是难点,但是掌握方法后多加练习,此题迎刃而解,而故障分析同动态分析一样要注重逻辑顺序。 二、     选择题 6. (2019·吉林)如图2所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数,如果电路中只有一处故障,则故障是(   ) A.变阻器断路                                   B.小灯泡短路  C.电流表短路                                   D.小灯泡断路   6. 【答案】:A 7.(2019·凉山)(3分)如图所示为小明连接的电路,他先检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一个电压表分别并联接到ab、bc、ac两点,灯L1、L2均不发光,且电压表无示数,再用电压表并联接到dc两点时,灯L1、L2均不发光,但电压表指针有明显偏转,由此判定电路的故障可能是(  ) A.灯L1断路        B.灯L2断路         C.灯L1短路        D.灯L2短路 【分析】灯泡的故障分为断路和短路两种,根据电压表连接在不同位置时的示数表现情况,分别对断路和短路的情况进行判断,看出现的可能性有哪些,最终得出结论。 【解答】解:由题意可知,并联接到ab、bc、ac两点,灯L1、L2均不发光,不能是短路,且电压表无示数,说明ac外的电路有断路; 再连接到dc两点之间,灯L1、L2均不发光,不能是短路,但电压表指针有明显偏转,说明有微弱电流从电源正极经过电压表再经过L1回到电源负极,说明与电压表并联的部分断路; 故是灯L2断路。 故选:B。 6.(2019·昆明)如果家庭电路中发生短路,那么 A.用电器仍然正常工作                   B.灯泡烧坏 C.电灯发暗                             D.保险丝烧断 6.【答案】:D   11.(2019·攀枝花)如图所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。一段时间后,三灯泡突然熄灭,两电表示数均变为零。若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。造成此现象的原因可能是(  ) A.甲灯短路              B.甲灯断路               C.乙灯断路              D.丙灯断路 【解答】解:由图知,闭合开关,三只灯泡串联,电压表测量乙两端电压,电流表测量电路电流。 A、如果甲灯短路,其它灯泡能够发光。故A不符合题意; B、如果甲灯断路,整个电路断路,所以三只灯泡都不能发光,电流表、电压表都无示数;将甲、乙两灯泡互换,电压表串联在电源两端有示数,电流表仍然断路无示数。故B符合题意; C、如果乙灯断路,电压表串联在电源两端有示数。故C不符合题意; D、如果丙灯断路,整个电路断路,所以三只灯泡都不能发光,电流表、电压表都无示数;将甲、乙两灯泡互换,整个电路仍然断路,电流表、电压表都无示数。故D不符合题意。 故选:B。 4.(2019·随州)随州市洛阳镇洛畈村在自来水开通之前,陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障,维修电工了解到:水井内有抽水泵(主要部件为电动机),原来可以正常工作,井水温度也正常;自从水泵坏了之后,开关S就一直断开,但井水温度从此偏高。电工检测发现:开关处确实断开,但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的(  ) A.                                            B.     C.                                             D. 【解答】解: A.图中电路连接符合要求,当开关断开时,电动机处不可能带电,不会出现题目中描述的情况,故A不符合题意; B.图中开关接在电动机与零线之间,这样开关断开后,电动机处仍然带电,而电动机在水中,因此才会出现水泵和井水都带电,且水温升高的情况,故B符合题意; C.图中开关和电动机都接在火线上,无法工作,故C不符合题意; D.图中开关和电动机都接在零线上,无法工作,故D不符合题意。 故选:B。
