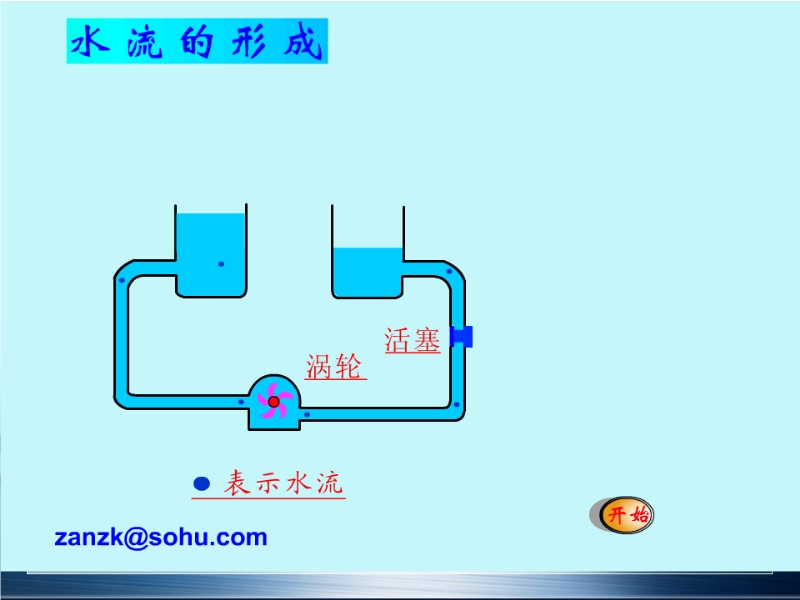

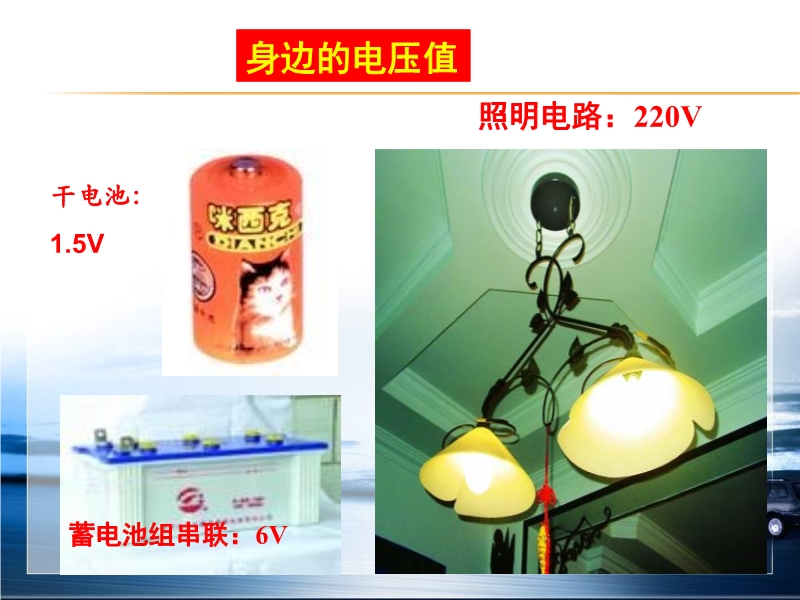

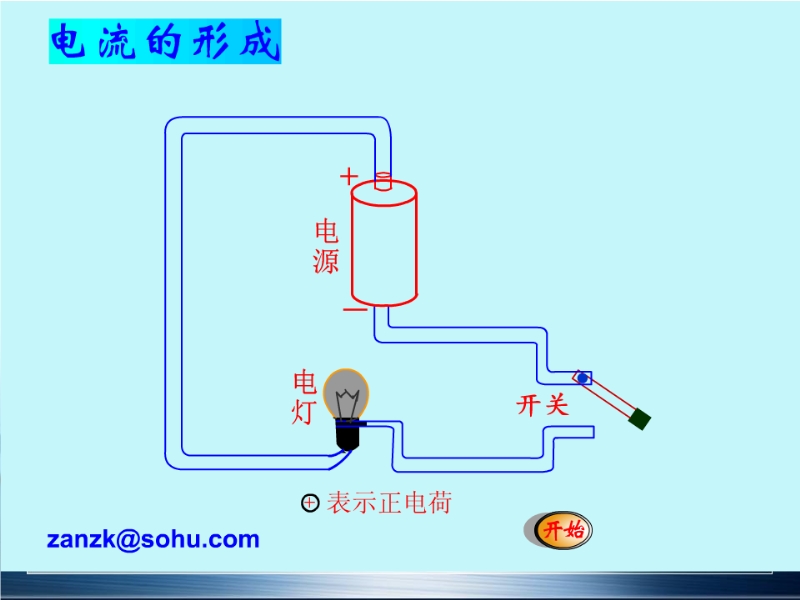

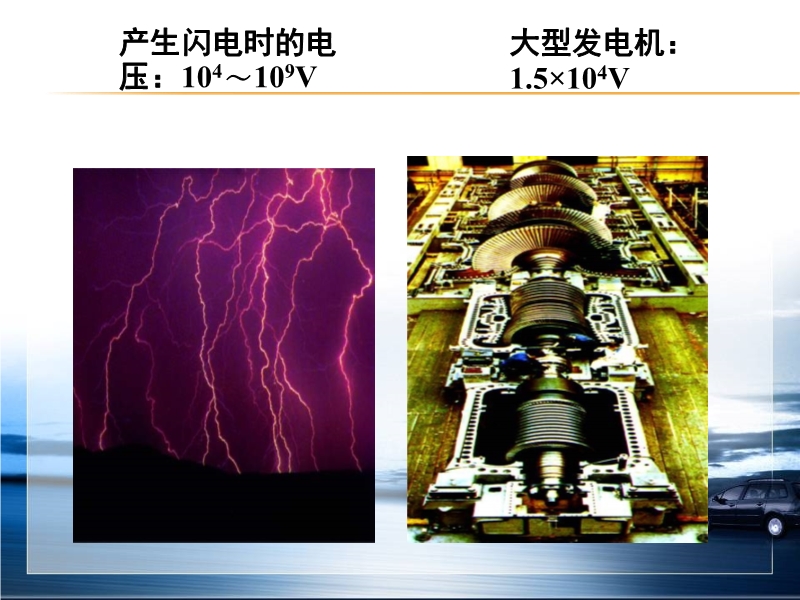

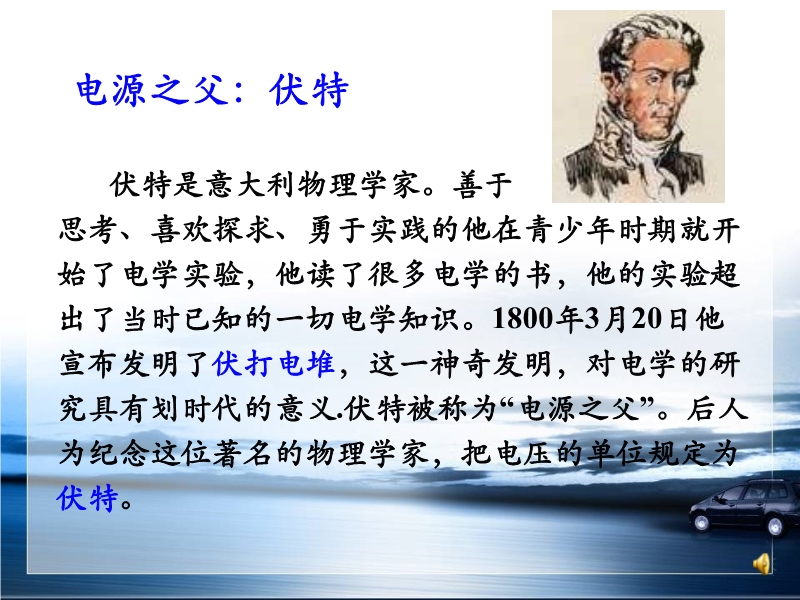

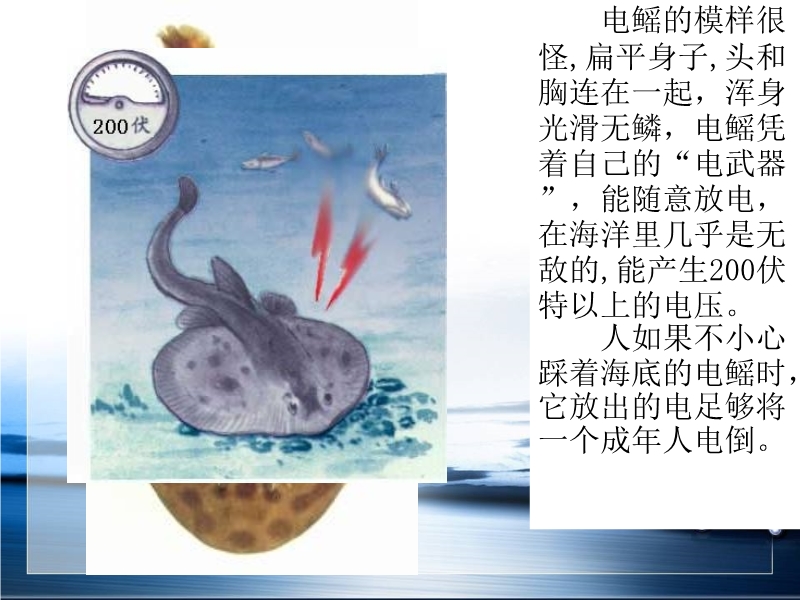

【内容简介】 一、填空题 20．(2019·威海)图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻，其阻值不受温度影响。RT是热敏电阻，其阻值随温度的变化规律如图乙所示。由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：　先增大后减小　；当RT的温度达到100℃时，RT的功率为　640　W。 【解答】解： （1）由图乙知，随着温度的升高，热敏电阻RT的电阻先变小，到100℃电阻达到最小，然后随温度的升高电阻又逐渐增大，根据P＝知，在总电压一定时，电路总功率先增大，后减小； （2）由图象可知，当RT的温度达到100℃时，RT的阻值为40Ω， 由图甲知，RT与R0串联， 则温度100℃时，电饭锅的电流：I＝＝＝4A， 此时RT的功率为：PT＝I2RT＝（4A）2×40Ω＝640W。 故答案为：先增大后减小；640。 8. (2019·安徽)图示为电阻A和B的I-U图象。若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB。之比是__1:2__;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是__2___V.   19．(2019•南充)如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为____9___V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连人电路中的阻值____12.5_____Ω。 31. （2019·铜仁） 把1kg的水从60℃开始加热至沸腾，温度随时间变化的图像如图，由图像可知，水的沸点是      ℃;水从70℃加热至90℃需要吸收的热量是            J;水沸腾时，水面上方的气压           一个标准大气压(最后一空选填“大于”“小于”或“等于”)。[C水＝4.2×103J/(kg·℃)]                 31．【答案】：98，8.4×104， 小于；                            第31题图             二、选择题 15．(2019·株洲) （多选）在测量图甲所示滑轮组机械效率η的实验中，通过改变物重G或动滑轮重G动进行多次实验，得到了形如图乙所示的效率与物重或动滑轮重的关系，图中纵轴表示机械效率的倒数η﹣1，若不计绳重与摩擦，则橫轴可能表示（　　） A．G               B．G﹣1              C．G动              D． 15．【解答】解：由图可知，物体由3段绳子承担， 此滑轮组的机械效率η＝＝＝＝＝1+ 则η﹣1＝1+＝1+（G﹣1×G动）， 已知图中纵轴表示机械效率的倒数η﹣1，由此可知，若不计纯重与摩擦，则橫轴可能表示G﹣1或G动， 故选：BC。 10．（2019·达州）（3分）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（　　） A．电源电压为20V B．R1的阻值为5Ω C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω D．开关S闭合后电路消耗的最小功率为14.4W 10．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。 （1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V， 因串联电路中各处的电流相等， 所以，电路中的电流分别为： I＝＝，I′＝＝， 因串联电路中总电压等于各分电压之和，且电源电压保持不变， 所以，电源的电压： U＝I（R1+R2）＝I′（R1+R2′），即（R1+10Ω）＝（R1+20Ω）， 解得：R1＝10Ω，故B错误； 电源的电压U＝I（R1+R2）＝×（10Ω+10Ω）＝24V，故A错误； （2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小， 此时电路中的电流： I大＝＝＝1.5A， 此时滑动变阻器两端的电压： U2小＝U﹣U1″＝24V﹣15V＝9V， 则滑动变阻器接入电路中的最小阻值：
