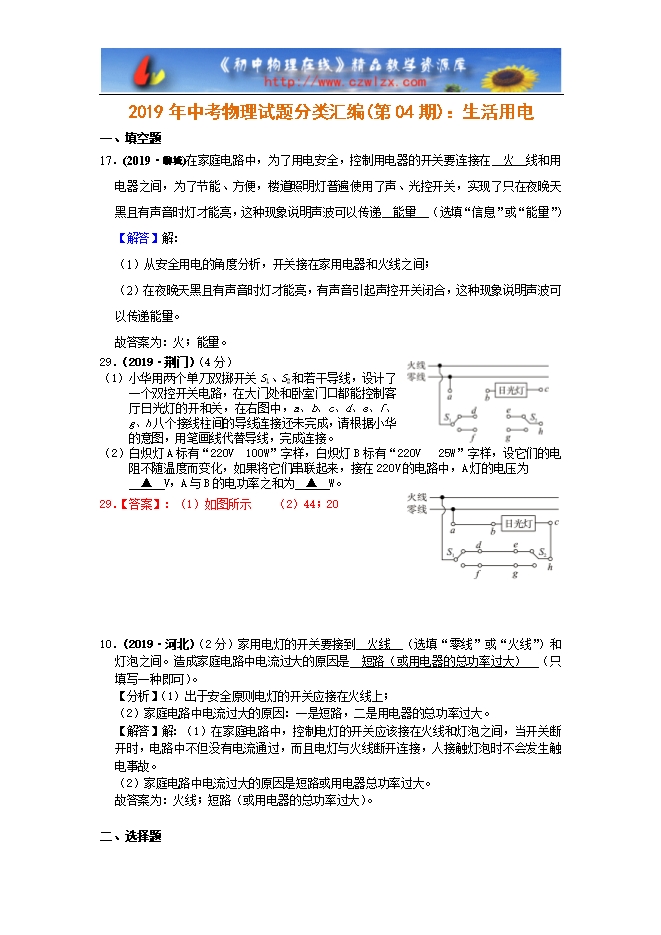

2019年中考物理试题分类汇编(第04期):生活用电
【内容简介】
一、
填空题
17.(2019·聊城)在家庭电路中,为了用电安全,控制用电器的开关要连接在 火 线和用电器之间,为了节能、方便,楼道照明灯普遍使用了声、光控开关,实现了只在夜晚天黑且有声音时灯才能亮,这种现象说明声波可以传递 能量 (选填“信息”或“能量”)
【解答】解:
(1)从安全用电的角度分析,开关接在家用电器和火线之间;
(2)在夜晚天黑且有声音时灯才能亮,有声音引起声控开关闭合,这种现象说明声波可以传递能量。
故答案为:火;能量。
29.(2019·荆门)(4分)
(1)小华用两个单刀双掷开关S1、S2和若干导线,设计了一个双控开关电路,在大门处和卧室门口都能控制客厅日光灯的开和关,在右图中,a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成,请根据小华的意图,用笔画线代替导线,完成连接。
(2)白炽灯A标有“220V 100W”字样,白炽灯B标有“220V 25W”字样,设它们的电阻不随温度而变化,如果将它们串联起来,接在220V的电路中,A灯的电压为
▲
V,A与B的电功率之和为 ▲ W。
29.【答案】:(1)如图所示 (2)44;20
10.(2019·河北)(2分)家用电灯的开关要接到 火线 (选填“零线”或“火线”)和灯泡之间。造成家庭电路中电流过大的原因是 短路(或用电器的总功率过大) (只填写一种即可)。
【分析】(1)出于安全原则电灯的开关应接在火线上;
(2)家庭电路中电流过大的原因:一是短路,二是用电器的总功率过大。
【解答】解:(1)在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。
(2)家庭电路中电流过大的原因是短路或用电器总功率过大。
故答案为:火线;短路(或用电器的总功率过大)。
二、
选择题

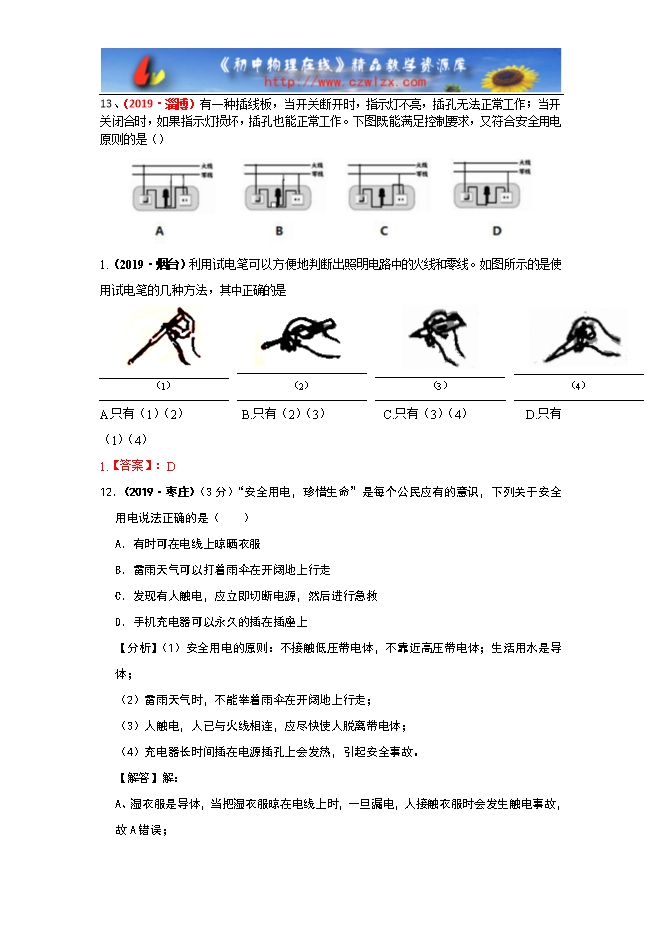

13、(2019·淄博)有一种插线板,当开关断开时,指示灯不亮,插孔无法正常工作;当开关闭合时,如果指示灯损坏,插孔也能正常工作。下图既能满足控制要求,又符合安全用电原则的是()
1.(2019·烟台)利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法,其中正确的是
(1)
(2)
(3)
(4)
A.只有(1)(2) B.只有(2)(3) C.只有(3)(4) D.只有(1)(4)
1.【答案】:D
12.(2019·枣庄)(3分)“安全用电,珍惜生命”是每个公民应有的意识,下列关于安全用电说法正确的是( )
A.有时可在电线上晾晒衣服
B.雷雨天气可以打着雨伞在开阔地上行走
C.发现有人触电,应立即切断电源,然后进行急救
D.手机充电器可以永久的插在插座上
【分析】(1)安全用电的原则:不接触低压带电体,不靠近高压带电体;生活用水是导体;
(2)雷雨天气时,不能举着雨伞在开阔地上行走;
(3)人触电,人已与火线相连,应尽快使人脱离带电体;
(4)充电器长时间插在电源插孔上会发热,引起安全事故。
【解答】解:
A、湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故,故A错误;
B、雷雨天气撑着雨伞在开阔地上行走,雷电会通过伞导入人体,造成触电,故B错误;
C、发现有人触电时,应立即切断电源或用绝缘棒将导线挑开,使接触者尽快脱离电源,故C正确;
D、充电器长时间插在电源插孔上会发热,引起线路安全事故,故D错误。
故选:C。

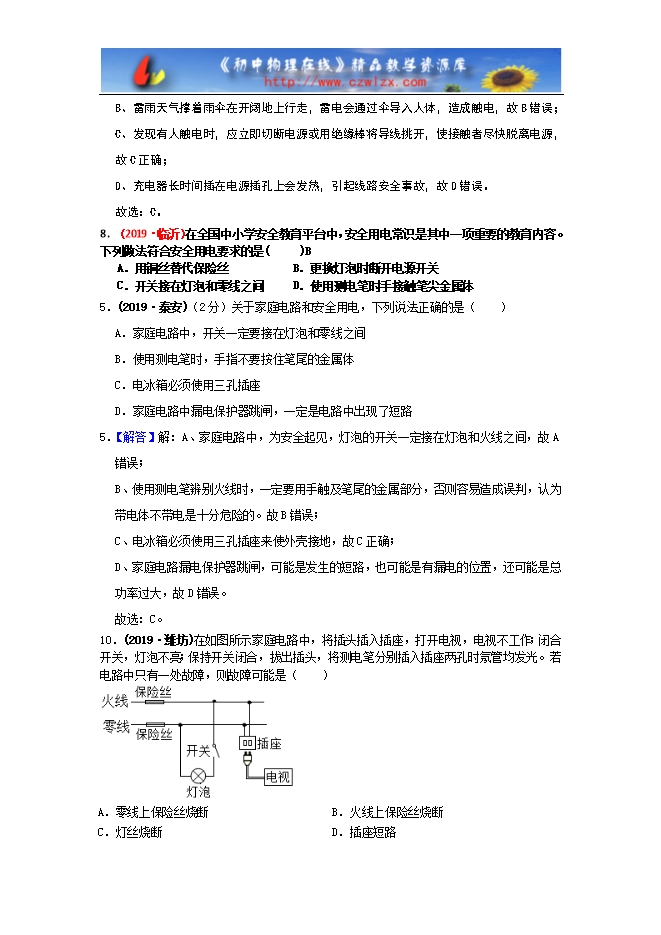

8 .
(
2019
·临沂)
在全国中小学安全教育平台中,安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是( )B
A
.用铜丝替代保险丝 B.更换灯泡时断开电源开关
C
.开关接在灯泡和零线之间 D.使用测电笔时手接触笔尖金属体
5.(2019·泰安)(2分)关于家庭电路和安全用电,下列说法正确的是( )
A.家庭电路中,开关一定要接在灯泡和零线之间
B.使用测电笔时,手指不要按住笔尾的金属体
C.电冰箱必须使用三孔插座
D.家庭电路中漏电保护器跳闸,一定是电路中出现了短路
5.【解答】解:A、家庭电路中,为安全起见,灯泡的开关一定接在灯泡和火线之间,故A错误;
B、使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的。故B错误;
C、电冰箱必须使用三孔插座来使外壳接地,故C正确;
D、家庭电路漏电保护器跳闸,可能是发生的短路,也可能是有漏电的位置,还可能是总功率过大,故D错误。
故选:C。
10.(2019·潍坊)在如图所示家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是( )
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
【分析】
在家庭电路中只有一处故障时,用试电笔检测,氖管发光的接触的是火线,氖管不发光的接触的是零线。
【解答】
解:
将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮,说明电路中存在断路故障;若灯丝烧断,则电视机应该工作,故不可能是灯丝烧断;
保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光,插孔的左孔能使氖管发光,说明蓝色线是通的(即插孔的左孔通过灯泡、开关与火线相连,如下图);插孔的右孔能使氖管发光,说明红色线是通的(即火线是完好的),综合分析可知是A点左侧的零线断路(可能是零线上保险丝烧断)。
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
