2019年中考物理试题分类汇编(第04期):动态电路

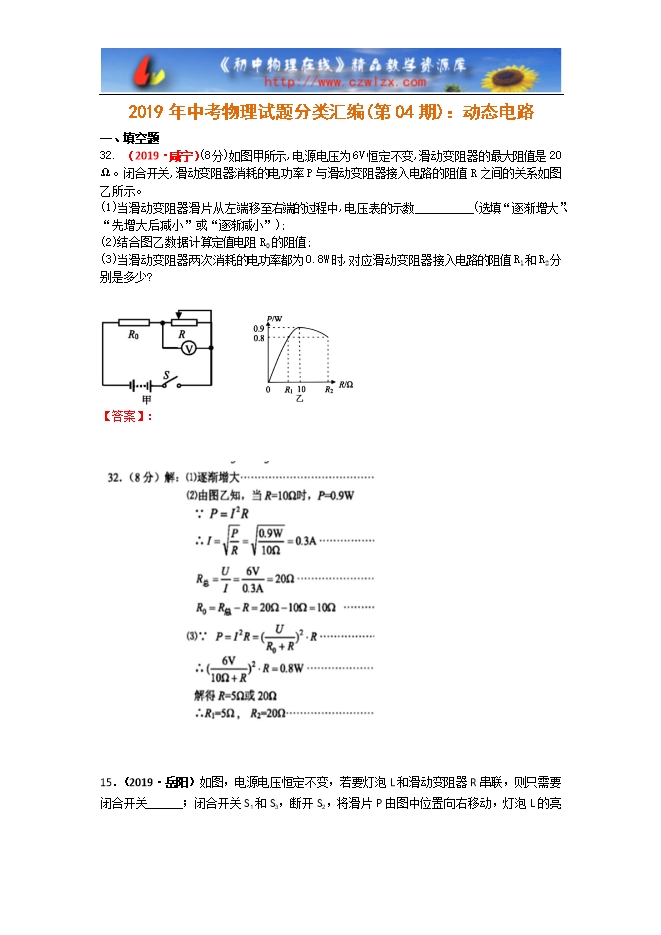

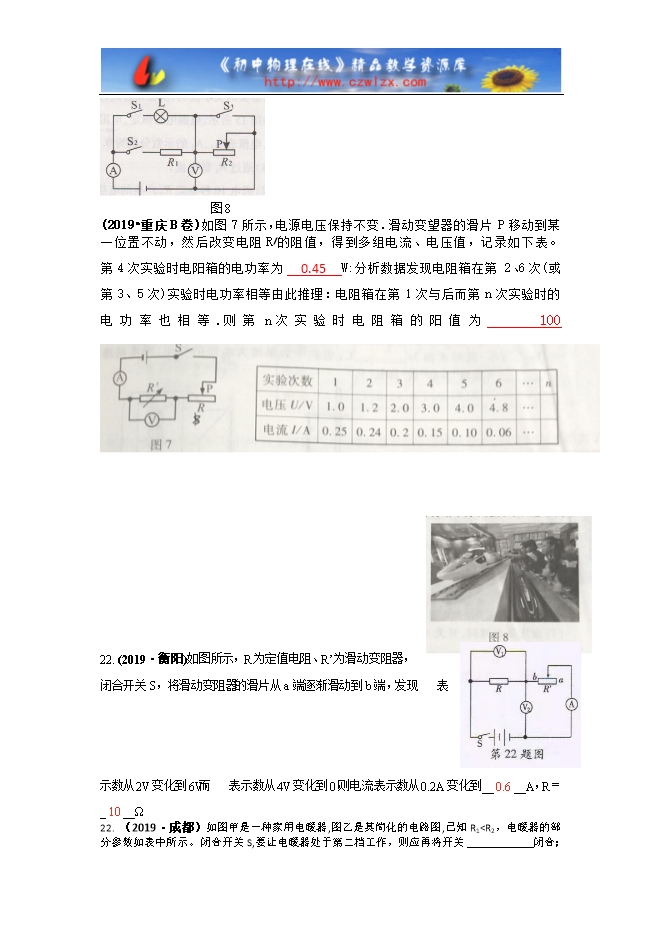

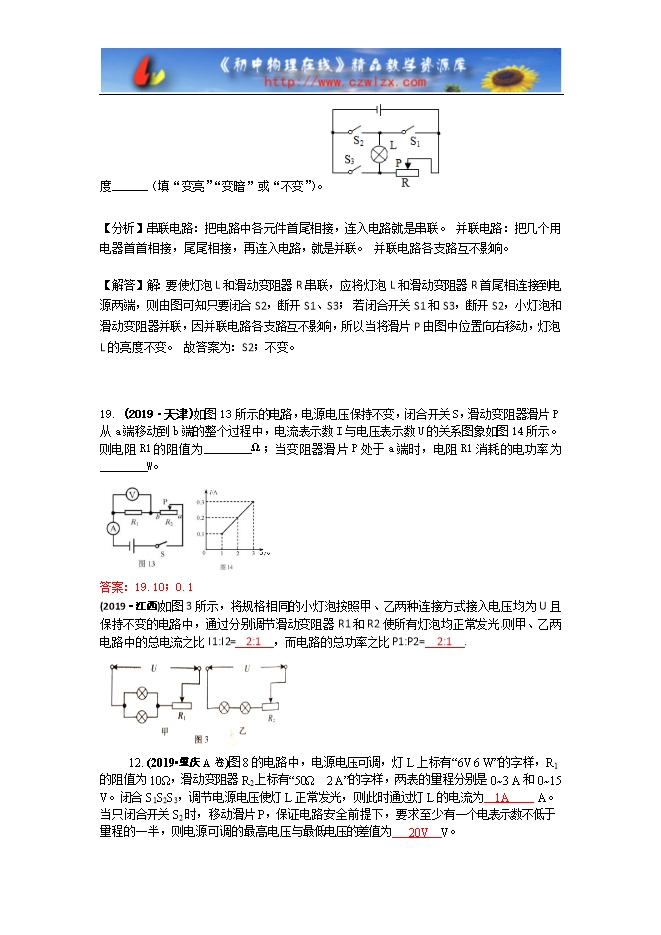

【内容简介】一、填空题32. (2019·咸宁)(8分)如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。闭合开关,滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。(1)当滑动变阻器滑片从左端移至右端的过程中,电压表的示数 (选填“逐渐增大”、“先增大后减小”或“逐渐减小”);(2)结合图乙数据计算定值电阻R0的阻值;(3)当滑动变阻器两次消耗的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是多少? 【答案】:15.(2019·岳阳)如图,电源电压恒定不变,若要灯泡L和滑动变阻器R串联,则只需要闭合开关______;闭合开关S1和S3,断开S2,将滑片P由图中位置向右移动,灯泡L的亮度______(填“变亮”“变暗”或“不变”)。【分析】串联电路:把电路中各元件首尾相接,连入电路就是串联。 并联电路:把几个用电器首首相接,尾尾相接,再连入电路,就是并联。 并联电路各支路互不影响。【解答】解:要使灯泡L和滑动变阻器R串联,应将灯泡L和滑动变阻器R首尾相连接到电源两端,则由图可知只要闭合S2,断开S1、S3; 若闭合开关S1和S3,断开S2,小灯泡和滑动变阻器并联,因并联电路各支路互不影响,所以当将滑片P由图中位置向右移动,灯泡L的亮度不变。 故答案为:S2;不变。19. (2019·天津)如图13所示的电路,电源电压保持不变,闭合开关S,滑动变阻器滑片P从a端移动到b端的整个过程中,电流表示数I与电压表示数U的关系图象如图14所示。则电阻R1的阻值为________Ω;当变阻器滑片P处于a端时,电阻R1消耗的电功率为________W。答案:19.10;0.1(2019·江西)如图3所示,将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中,通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2= 2:1 ,而电路的总功率之比P1:P2= 2:1 .
