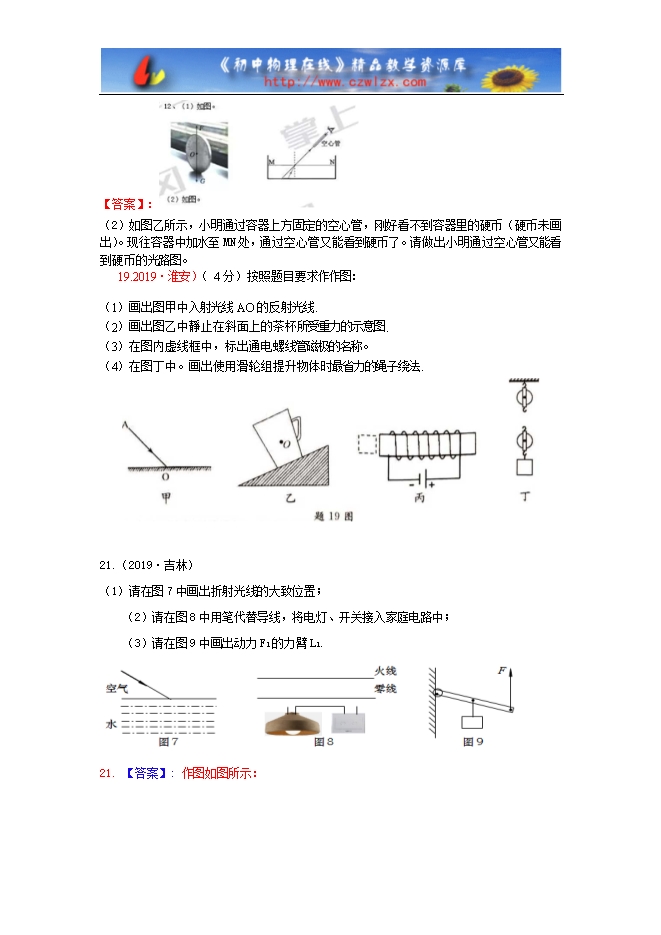

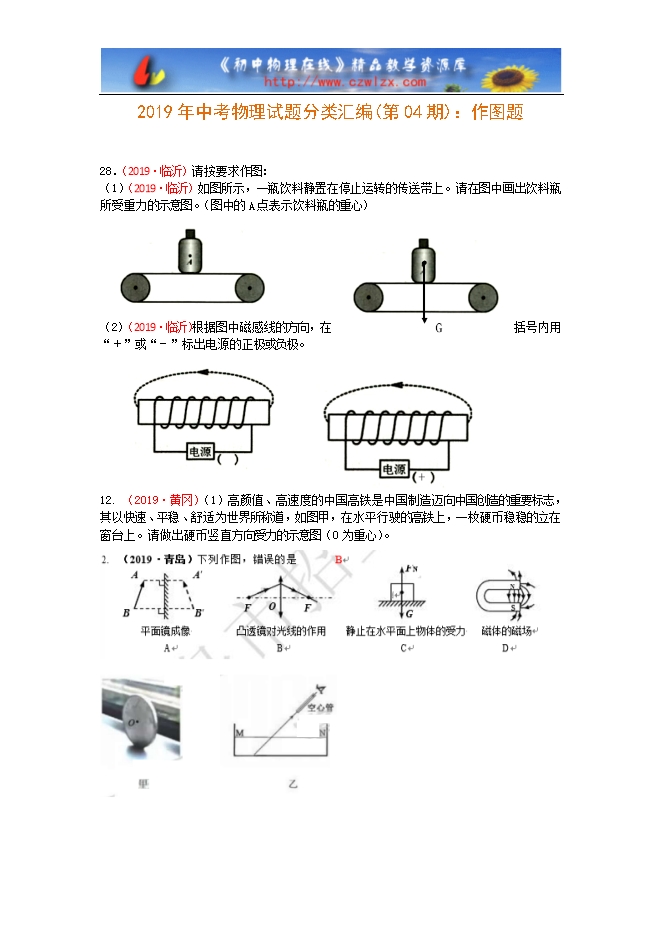

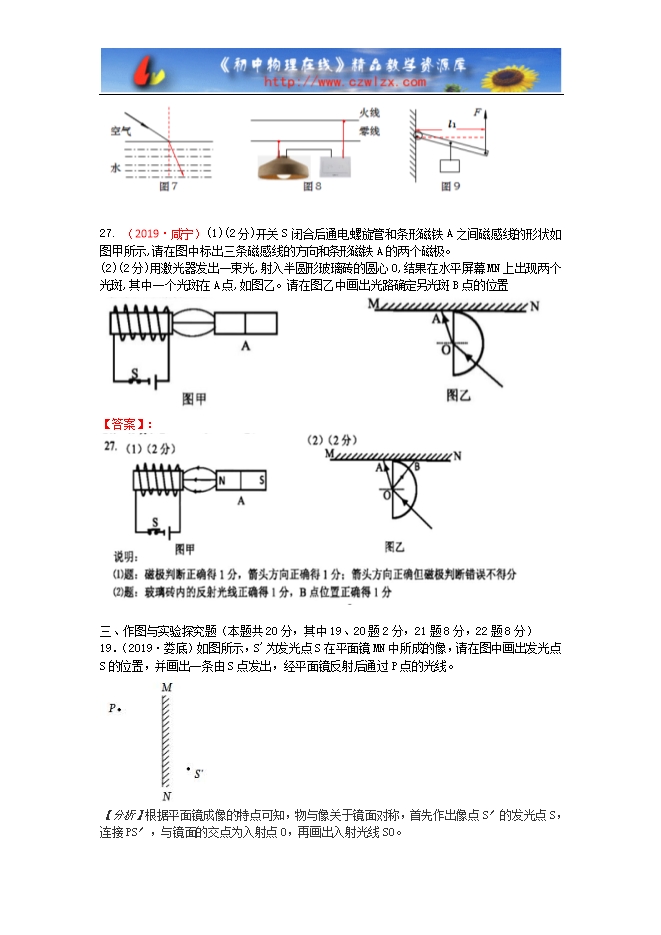

【内容简介】28．（2019·临沂）请按要求作图： （1）（2019·临沂）如图所示，一瓶饮料静置在停止运转的传送带上。请在图中画出饮料瓶所受重力的示意图。（图中的A点表示饮料瓶的重心）           （2）（2019·临沂）根据图中磁感线的方向，在括号内用“＋”或“－”标出电源的正极或负极。             12.（2019·黄冈）（1）高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志，其以快速、平稳、舒适为世界所称道，如图甲，在水平行驶的高铁上，一枚硬币稳稳的立在窗台上。请做出硬币竖直方向受力的示意图（O为重心）。 【答案】： （2）如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。现往容器中加水至MN处，通过空心管又能看到硬币了。请做出小明通过空心管又能看到硬币的光路图。 19.2019·淮安）（ 4分）按照题目要求作作图： （1）画出图甲中入射光线AO的反射光线. （2）画出图乙中靜止在斜面上的茶杯所受重力的示意图. （3）在图内虚线框中，标出通电螺线管磁极的名称。 （4）在图丁中。画出使用滑轮组提升物体时最省力的绳子绕法.   21.（2019·吉林） （1）请在图7中画出折射光线的大致位置； （2）请在图8中用笔代替导线，将电灯、开关接入家庭电路中； （3）请在图9中画出动力F1的力臂L1. 21. 【答案】: 作图如图所示：   27. （2019·咸宁）(1)(2分)开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图甲所示,请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。 (2)(2分)用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A点,如图乙。请在图乙中画出光路确定另光斑B点的位置 【答案】：   三、作图与实验探究题（本题共20分，其中19、20题2分，21题8分，22题8分） 19．（2019·娄底）如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。 【分析】根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S′的发光点S，连接PS′，与镜面的交点为入射点O，再画出入射光线SO。 【解答】解：作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示：   20．（2019·娄底）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。 【分析】由题意可知，电灯只在无光且有声音时才亮，说明两开关不能独立工作即为串联，同时要注意开关要接在火线上，另外还要考虑螺丝口灯泡的连线方法。 【解答】解：由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：
