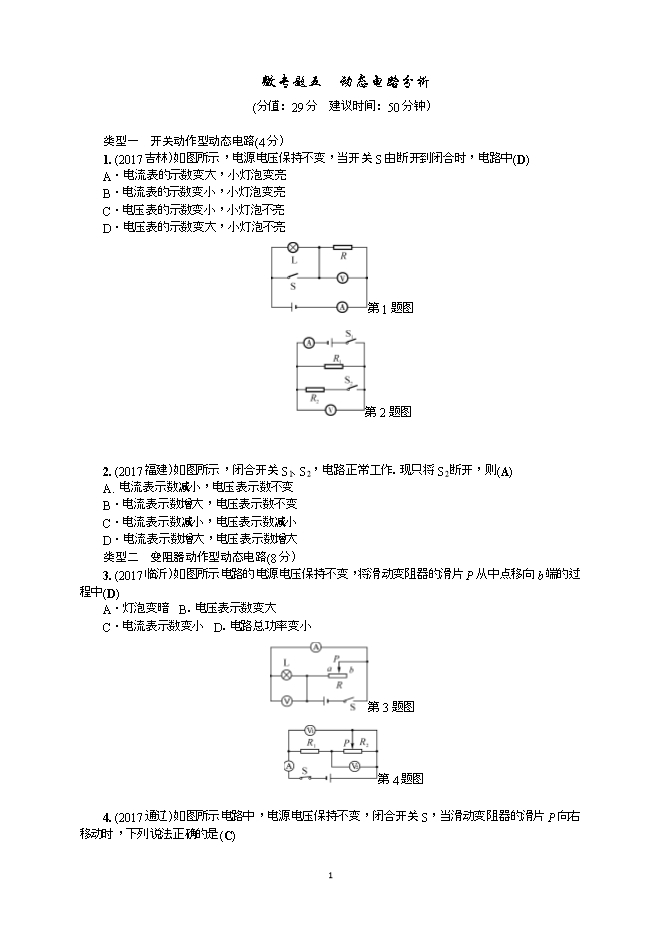

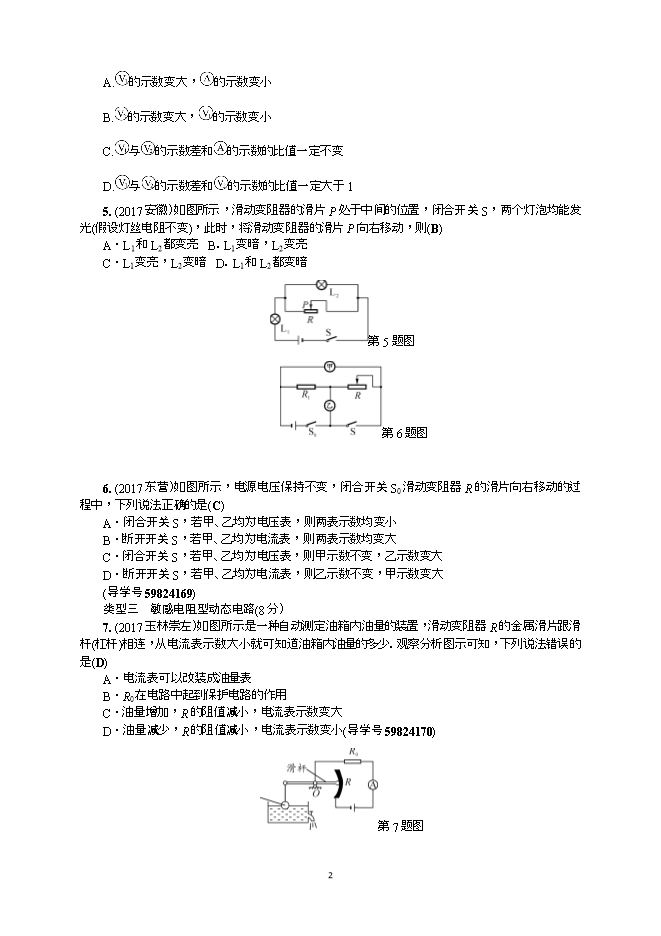

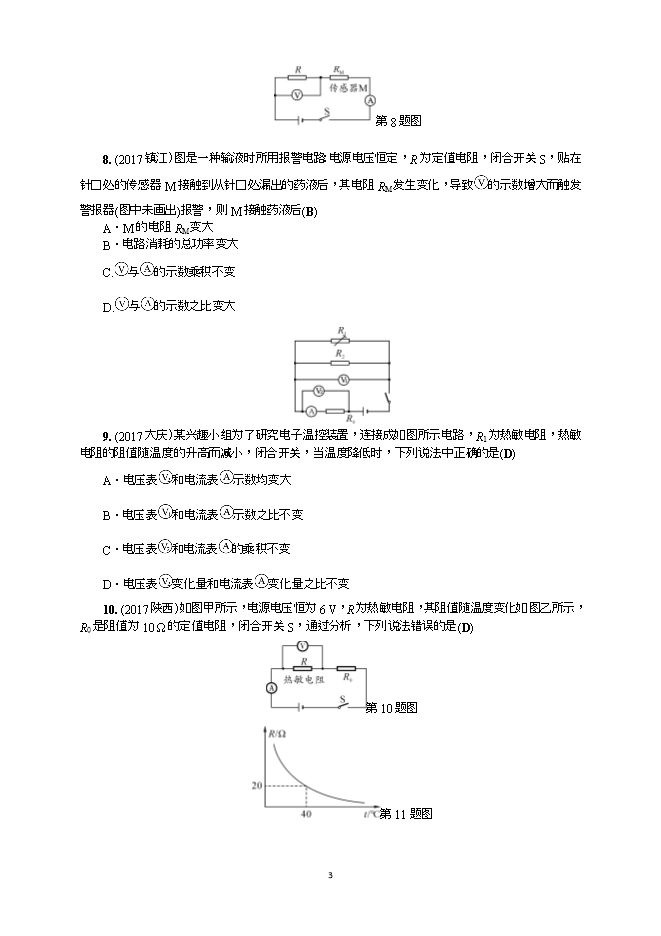

【内容简介】类型一　开关动作型动态电路(4分) 1. (2017吉林)如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(D) A．电流表的示数变大，小灯泡变亮 B．电流表的示数变小，小灯泡变亮 C．电压表的示数变小，小灯泡不亮 D．电压表的示数变大，小灯泡不亮 第1题图 　　第2题图     2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则(A) A. 电流表示数减小，电压表示数不变 B．电流表示数增大，电压表示数不变 C．电流表示数减小，电压表示数减小 D．电流表示数增大，电压表示数增大 类型二　变阻器动作型动态电路(8分) 3. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中(D) A．灯泡变暗  B．电压表示数变大 C．电流表示数变小  D．电路总功率变小 第3题图 　　第4题图   4. (2017通辽)如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是(C) A.的示数变大，的示数变小 B.的示数变大，的示数变小 C.与的示数差和的示数的比值一定不变 D.与的示数差和的示数的比值一定大于1 5. (2017安徽)如图所示，滑动变阻器的滑片P处于中间的位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B) A．L1和L2都变亮  B．L1变暗，L2变亮 C．L1变亮，L2变暗  D．L1和L2都变暗 第5题图 　　第6题图     6. (2017东营)如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是(C) A．闭合开关S，若甲、乙均为电压表，则两表示数均变小 B．断开开关S，若甲、乙均为电流表，则两表示数均变大 C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大 D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大
