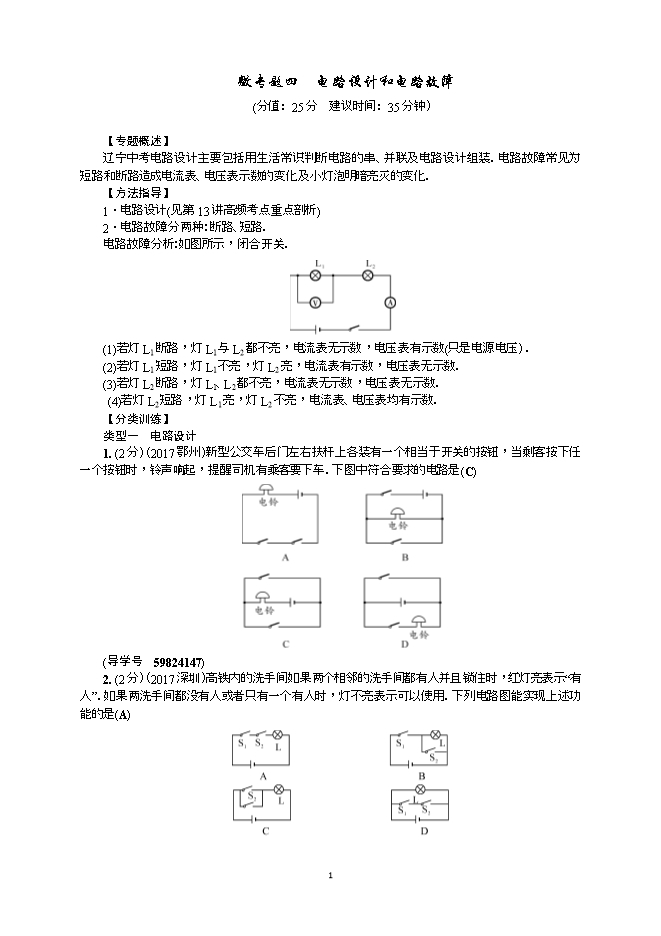

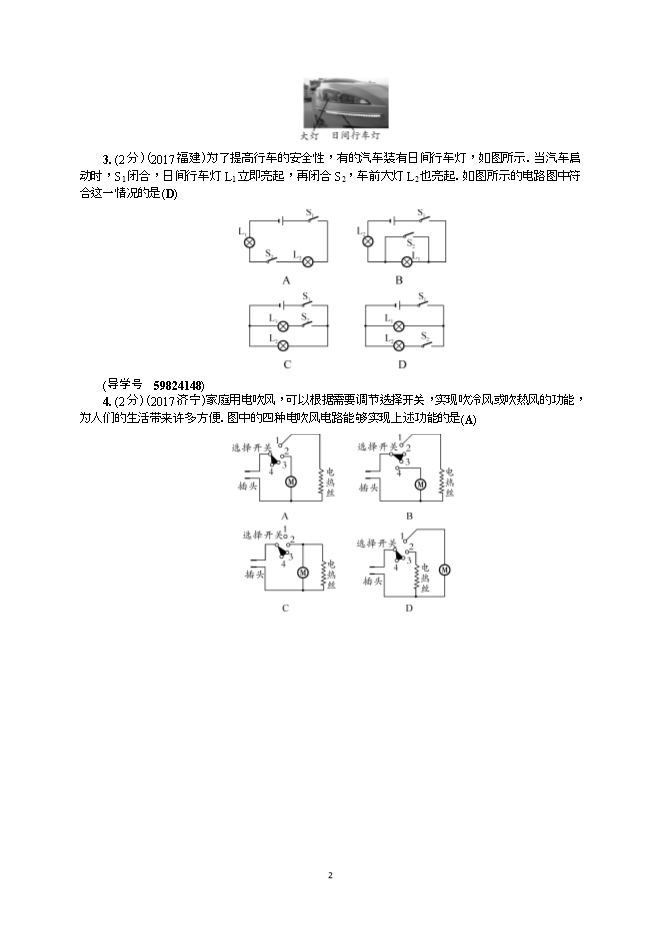

【内容简介】【专题概述】 辽宁中考电路设计主要包括用生活常识判断电路的串、并联及电路设计组装．电路故障常见为短路和断路造成电流表、电压表示数的变化及小灯泡明暗亮灭的变化． 【方法指导】 1．电路设计(见第13讲高频考点重点剖析) 2．电路故障分两种：断路、短路． 电路故障分析：如图所示，闭合开关． (1)若灯L1断路，灯L1与L2都不亮，电流表无示数，电压表有示数(只是电源电压)． (2)若灯L1短路，灯L1不亮，灯L2亮，电流表有示数，电压表无示数． (3)若灯L2断路，灯L1、L2都不亮，电流表无示数，电压表无示数．  (4)若灯L2短路，灯L1亮，灯L2不亮，电流表、电压表均有示数． 【分类训练】 类型一　电路设计 1. (2分)(2017鄂州)新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当剩客按下任一个按钮时，铃声响起，提醒司机有乘客要下车．下图中符合要求的电路是(C) (导学号　59824147) 2. (2分)(2017深圳)高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是(A)   3. (2分)(2017福建)为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是(D) (导学号　59824148) 4. (2分)(2017济宁)家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．图中的四种电吹风电路能够实现上述功能的是(A)
