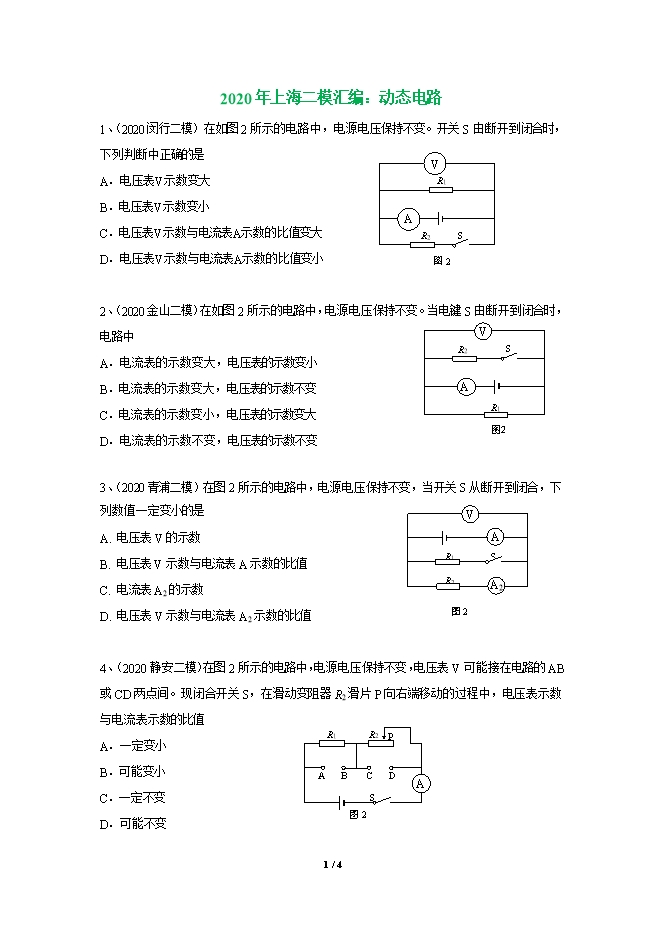

【内容简介】1、（2020闵行二模）在如图2所示的电路中，电源电压保持不变。开关S由断开到闭合时，下列判断中正确的是A．电压表V示数变大B．电压表V示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的比值变小2、（2020金山二模）在如图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电路中A．电流表的示数变大，电压表的示数变小B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数变大D．电流表的示数不变，电压表的示数不变3、（2020青浦二模）在图2所示的电路中，电源电压保持不变，当开关S从断开到闭合，下列数值一定变小的是A. 电压表V的示数B. 电压表V示数与电流表A示数的比值C. 电流表A2的示数D. 电压表V示数与电流表A2示数的比值4、（2020静安二模）在图2所示的电路中，电源电压保持不变，电压表V可能接在电路的AB或CD两点间。现闭合开关S，在滑动变阻器R2滑片P向右端移动的过程中，电压表示数与电流表示数的比值A．一定变小B．可能变小C．一定不变D．可能不变5、（2020长宁二模）图1所示电路中的元件均完好，R1的阻值大于滑动变阻器R2的最大阻值。闭合开关后移动R2的滑片时，关于三个电压表的示数，可能出现的情况是A．V1的示数等于V2的示数B．V1的示数等于V的示数C．V1与V2的示数之和增大D．V1示数的变化量大于V2示数的变化量6、（2020崇明二模）如图3所示电路中，电源电压保持不变。闭合电键S,向右移动滑动变阻器滑片P的过程中A．电流表A的示数不变B．电压表V2的示数变小C．表示数V1与表V2示数的差值变大D．表V1示数与表A示数的比值变大7、（2020奉贤二模）如图5所示，电源电压保持不变，闭合开关S后将滑片P由图示位置向右移动时，变大的是A．电流表A示数B．电压表V1示数和电压表V2示数的和C．电压表V2示数与电流表A示数的比值D．电压表V1示数和电流表A示数的乘积8、（2020嘉定二模）在图3所示的电路中，电源电压保持不变。当开关S由断开到闭合时 A．电流表A示数不变B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小
