【精品专题】2020-2021学年九年级物理同步专题剖析:21 欧姆定律的动态电路分析(原卷版和解析版)

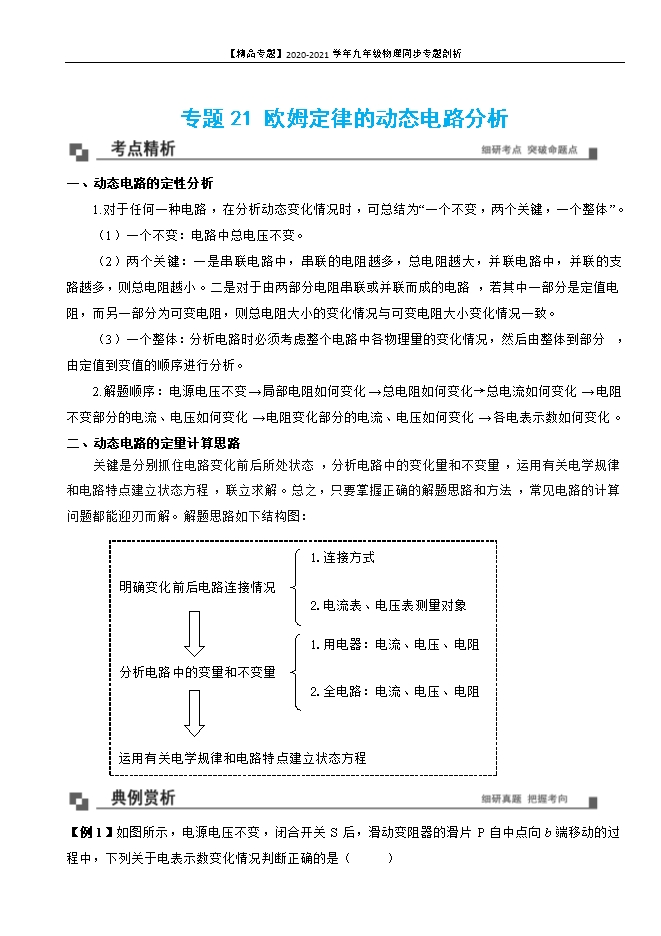

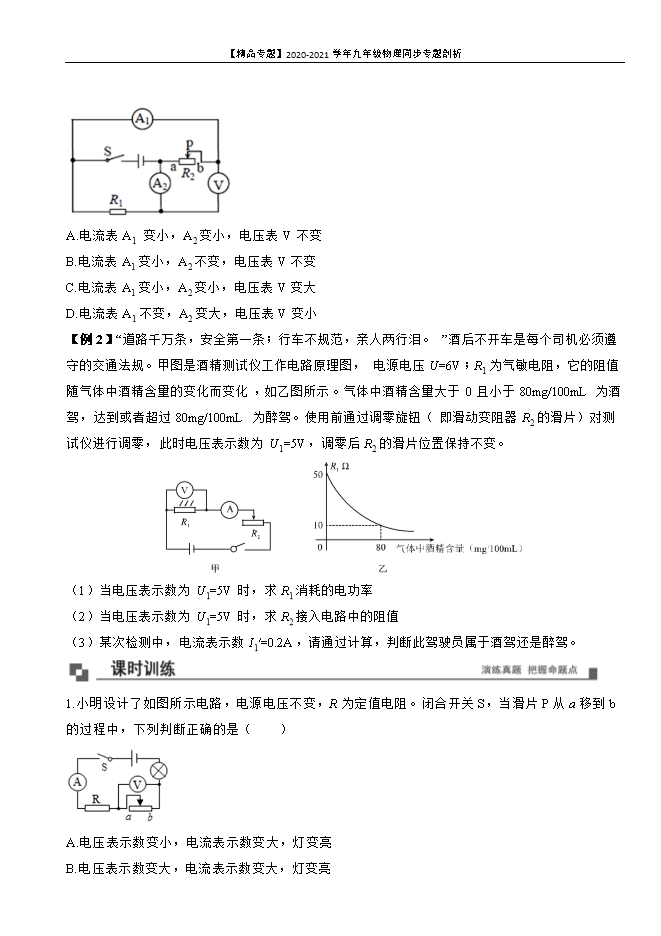

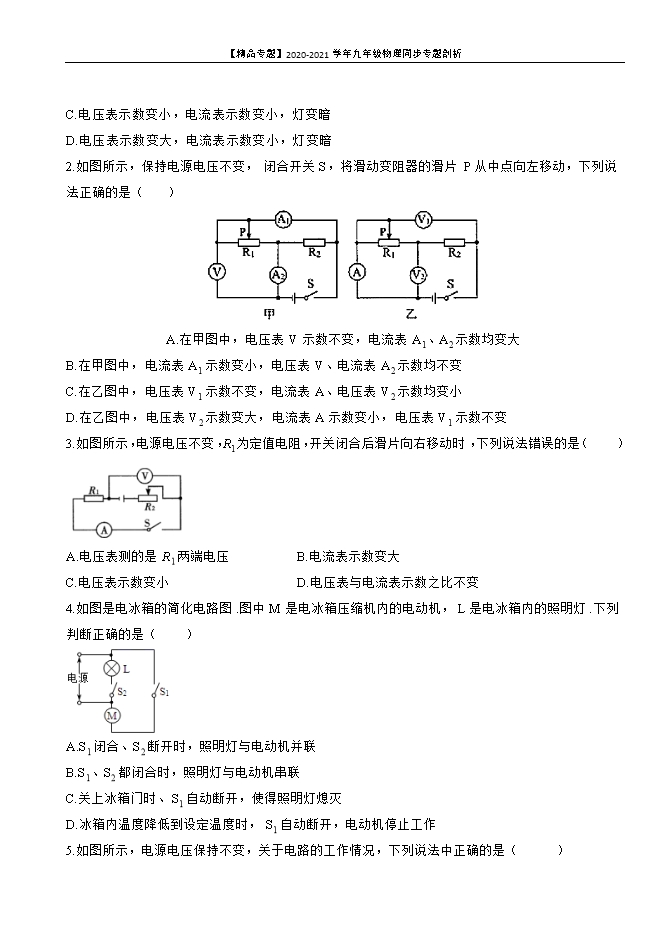

【内容简介】一、动态电路的定性分析1.对于任何一种电路,在分析动态变化情况时,可总结为“一个不变,两个关键,一个整体”。(1)一个不变:电路中总电压不变。(2)两个关键:一是串联电路中,串联的电阻越多,总电阻越大,并联电路中,并联的支路越多,则总电阻越小。二是对于由两部分电阻串联或并联而成的电路,若其中一部分是定值电阻,而另一部分为可变电阻,则总电阻大小的变化情况与可变电阻大小变化情况一致。(3)一个整体:分析电路时必须考虑整个电路中各物理量的变化情况,然后由整体到部分,由定值到变值的顺序进行分析。2.解题顺序:电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态,分析电路中的变化量和不变量,运用有关电学规律和电路特点建立状态方程,联立求解。总之,只要掌握正确的解题思路和方法,常见电路的计算问题都能迎刃而解。解题思路如下结构图: 【例1】如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b端移动的过程中,下列关于电表示数变化情况判断正确的是( ) A.电流表A1 变小,A2变小,电压表V不变B.电流表A1变小,A2不变,电压表V不变C.电流表A1变小,A2变小,电压表V变大D.电流表A1不变,A2变大,电压表V变小【答案】B【解析】CD.由电路图可知,R1与R2并联,电压表V测电源的电压,电流表A1测R2支路的电流,电流表A2测R1支路的电流,因电源电压保持不变,所以,滑片移动时,电压表V的示数不变,故CD错误;AB.因并联电路中各支路独立工作.互不影响,所以,滑片移动时,通过R1的电流不变,即电流表A2的示数不变,当滑动变阻器滑片P向右移动的过程中,接入电路中的电阻变大,由 可知,该支路的电流变小,即电流表A1的示数变小,故B正确,A错误。【例2】“道路千万条,安全第一条;行车不规范,亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图,电源电压U=6V;R1为气敏电阻,它的阻值随气体中酒精含量的变化而变化,如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾,达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮(即滑动变阻器R2的滑片)对测试仪进行调零,此时电压表示数为U1=5V,调零后R2的滑片位置保持不变。 (1)当电压表示数为U1=5V时,求R1消耗的电功率(2)当电压表示数为U1=5V时,求R2接入电路中的阻值(3)某次检测中,电流表示数I1′=0.2A,请通过计算,判断此驾驶员属于酒驾还是醉驾。【答案】(1)0.5W (2)10Ω (3)此驾驶员为酒驾.【解析】(1)由图可知,当气体中酒精含量为0mg/100mL时,R1的阻值为50Ω由P=UI, 得:P1= = =0.5W;(2)通过R1的电流为:I1= = =0.1A,因为R2与R1串联,所以通过R2的电流为:I2=I1=0.1A,由U总=U1+U2得R2两端的电压为:U2=U总−U1=6V−5V=1V,由 得R2= = =10Ω;(3)由 得R’总= = =30Ω,因为R1与R2串联,则R总=R1+R2,此时R1的阻值为R1′=R总′−R2=30Ω−10Ω=20Ω,由图可知,R1的阻值随气体中酒精含量减小而增加,当R1=10Ω时,气体中酒精含量为80mg/100mL,则当R1′=20Ω时,气体中酒精含量大于0mg/100mL且小于80mg/100mL,故此驾驶员为酒驾。 1.小明设计了如图所示电路,电源电压不变,R为定值电阻。闭合开关S,当滑片P从a移到b的过程中,下列判断正确的是( )
