2018年（辽宁地区）聚焦中考物理总复习考点跟踪突破训练：微专题六 伏安法实验

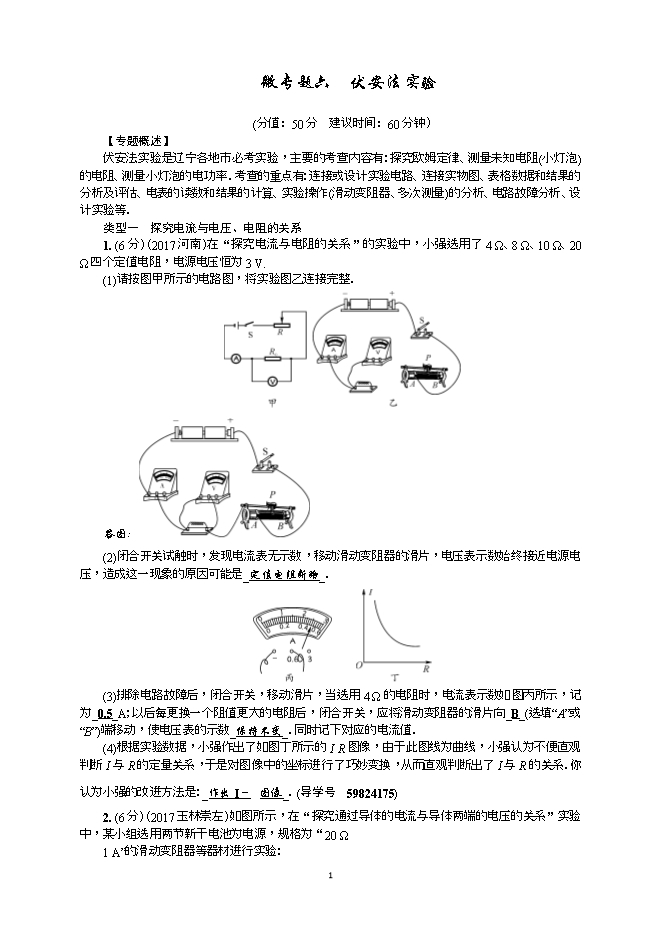

【内容简介】【专题概述】
伏安法实验是辽宁各地市必考实验，主要的考查内容有：探究欧姆定律、测量未知电阻(小灯泡)的电阻、测量小灯泡的电功率．考查的重点有：连接或设计实验电路、连接实物图、表格数据和结果的分析及评估、电表的读数和结果的计算、实验操作(滑动变阻器、多次测量)的分析、电路故障分析、设计实验等．
类型一 探究电流与电压、电阻的关系
1. (6分)(2017河南)在“探究电流与电阻的关系”的实验中，小强选用了4 Ω、8 Ω、10 Ω、20 Ω四个定值电阻，电源电压恒为3 V.
(1)请按图甲所示的电路图，将实验图乙连接完整．
答图：
(2)闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是_定值电阻断路_．
(3)排除电路故障后，闭合开关，移动滑片，当选用4 Ω的电阻时，电流表示数如图丙所示，记为_0.5_A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_B_(选填“A”或“B”)端移动，使电压表的示数_保持不变_．同时记下对应的电流值．
(4)根据实验数据，小强作出了如图丁所示的IR图像，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：_作出I－图像_．(导学号 59824175)
2. (6分)(2017玉林崇左)如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20 Ω
1 A”的滑动变阻器等器材进行实验：

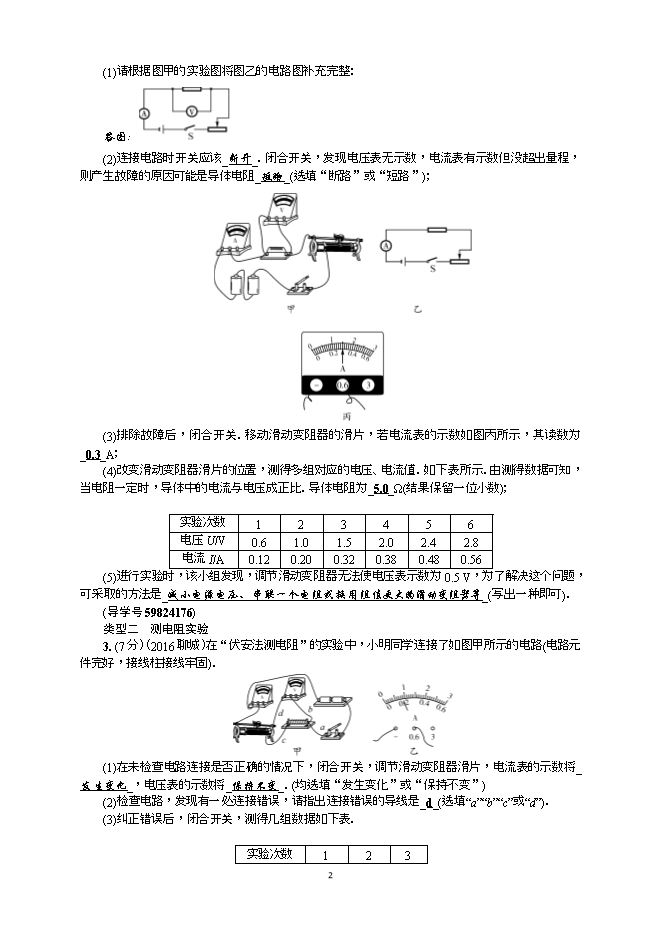

(1)请根据图甲的实验图将图乙的电路图补充完整：
答图：
(2)连接电路时开关应该_断开_．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻_短路_(选填“断路”或“短路”)；
部分内容预览
只能预览部分内容，查看全部内容需要下载哦~
