【备战2020】中考物理电学三轮复习精准突破专题:10 动态电路相关计算

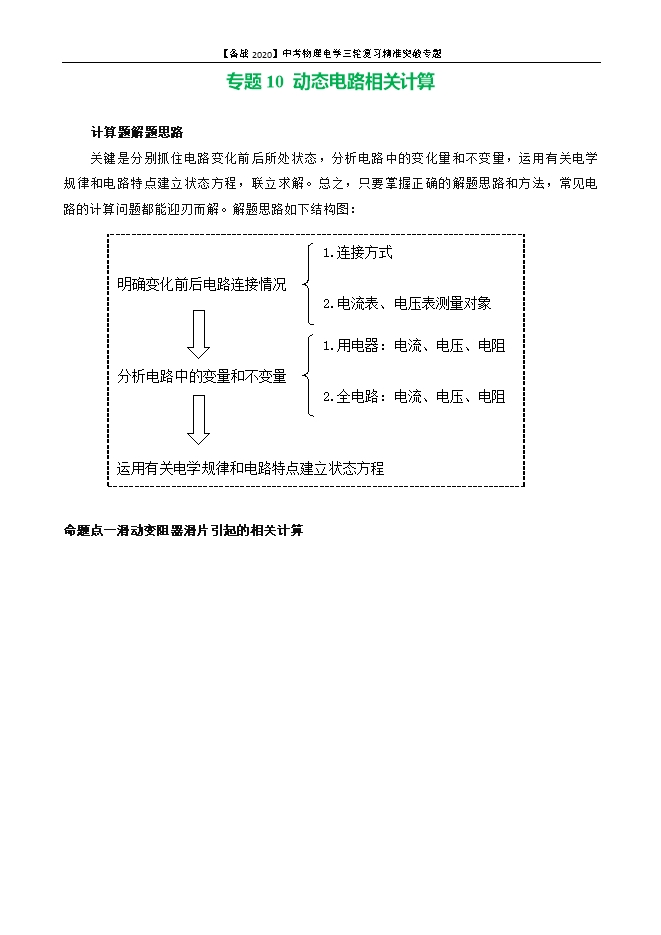

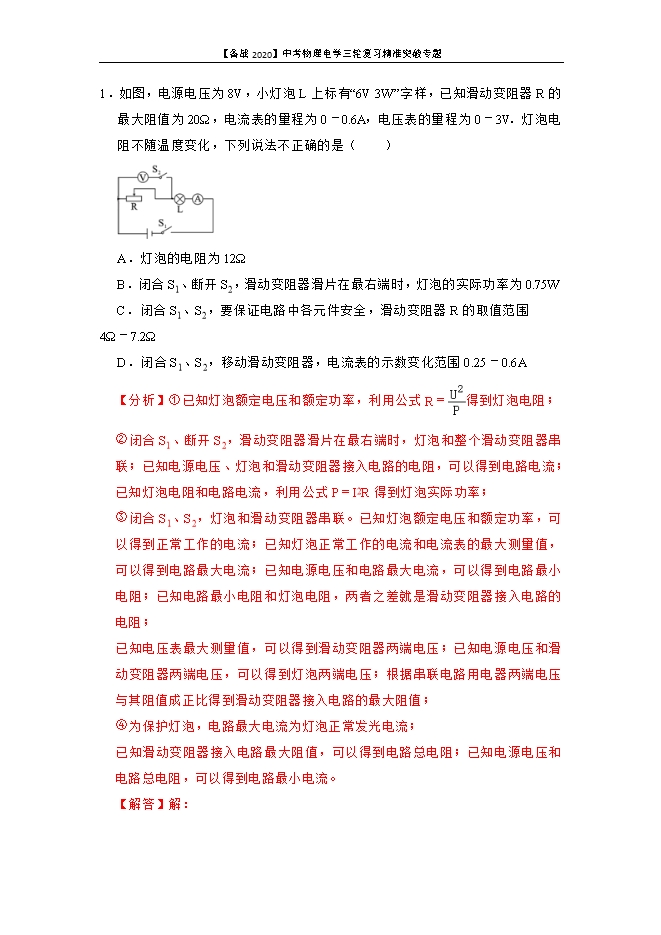

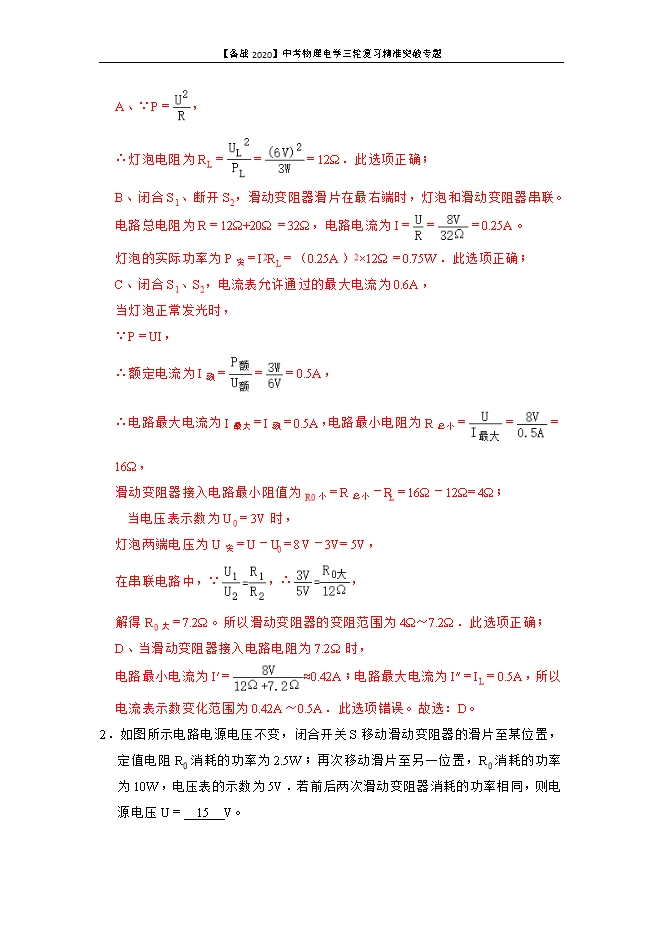

【内容简介】计算题解题思路关键是分别抓住电路变化前后所处状态,分析电路中的变化量和不变量,运用有关电学规律和电路特点建立状态方程,联立求解。总之,只要掌握正确的解题思路和方法,常见电路的计算问题都能迎刃而解。解题思路如下结构图: 命题点一滑动变阻器滑片引起的相关计算 1.如图,电源电压为8V,小灯泡L上标有“6V 3W”字样,已知滑动变阻器R的最大阻值为20Ω,电流表的量程为0﹣0.6A,电压表的量程为0﹣3V.灯泡电阻不随温度变化,下列说法不正确的是( ) A.灯泡的电阻为12ΩB.闭合S1、断开S2,滑动变阻器滑片在最右端时,灯泡的实际功率为0.75WC.闭合S1、S2,要保证电路中各元件安全,滑动变阻器R的取值范围4Ω﹣7.2ΩD.闭合S1、S2,移动滑动变阻器,电流表的示数变化范围0.25﹣0.6 A【分析】①已知灯泡额定电压和额定功率,利用公式R= 得到灯泡电阻;②闭合S1、断开S2,滑动变阻器滑片在最右端时,灯泡和整个滑动变阻器串联;已知电源电压、灯泡和滑动变阻器接入电路的电阻,可以得到电路电流;已知灯泡电阻和电路电流,利用公式P=I2R得到灯泡实际功率;③闭合S1、S2,灯泡和滑动变阻器串联。已知灯泡额定电压和额定功率,可以得到正常工作的电流;已知灯泡正常工作的电流和电流表的最大测量值,可以得到电路最大电流;已知电源电压和电路最大电流,可以得到电路最小电阻;已知电路最小电阻和灯泡电阻,两者之差就是滑动变阻器接入电路的电阻;已知电压表最大测量值,可以得到滑动变阻器两端电压;已知电源电压和滑动变阻器两端电压,可以得到灯泡两端电压;根据串联电路用电器两端电压与其阻值成正比得到滑动变阻器接入电路的最大阻值;④为保护灯泡,电路最大电流为灯泡正常发光电流;已知滑动变阻器接入电路最大阻值,可以得到电路总电阻;已知电源电压和电路总电阻,可以得到电路最小电流。【解答】解:A、∵P= ,∴灯泡电阻为RL= = =12Ω.此选项正确;B、闭合S1、断开S2,滑动变阻器滑片在最右端时,灯泡和滑动变阻器串联。电路总电阻为R=12Ω+20Ω=32Ω,电路电流为I= = =0.25A。灯泡的实际功率为P实=I2RL=(0.25A)2×12Ω=0.75W.此选项正确;C、闭合S1、S2,电流表允许通过的最大电流为0.6A,当灯泡正常发光时,∵P=UI,∴额定电流为I额= = =0.5A,∴电路最大电流为I最大=I额=0.5A,电路最小电阻为R总小= = =16Ω,滑动变阻器接入电路最小阻值为R0小=R总小﹣RL=16Ω﹣12Ω=4Ω;当电压表示数为U0=3V时,灯泡两端电压为U实=U﹣U0=8V﹣3V=5V,在串联电路中,∵ ,∴ ,解得R0大=7.2Ω。所以滑动变阻器的变阻范围为4Ω~7.2Ω.此选项正确;D、当滑动变阻器接入电路电阻为7.2Ω时,电路最小电流为I′= ≈0.42A;电路最大电流为I″=IL=0.5A,所以电流表示数变化范围为0.42A~0.5A.此选项错误。故选:D。2.如图所示电路电源电压不变,闭合开关S移动滑动变阻器的滑片至某位置,定值电阻R0消耗的功率为2.5W;再次移动滑片至另一位置,R0消耗的功率为10W,电压表的示数为5V.若前后两次滑动变阻器消耗的功率相同,则电源电压U= 15 V。
部分内容预览
