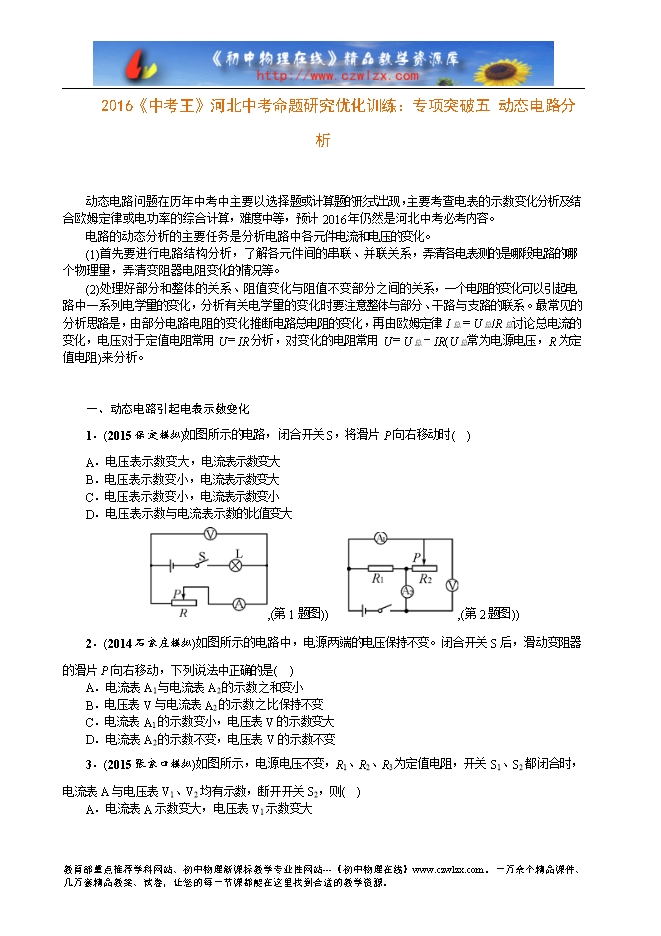

2016《中考王》河北中考命题研究优化训练:专项突破五 动态电路分析
【内容简介】动态电路问题在历年中考中主要以选择题或计算题的形式出现,主要考查电表的示数变化分析及结合欧姆定律或电功率的综合计算,难度中等,预计2016年仍然是河北中考必考内容。
电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。
(1)首先要进行电路结构分析,了解各元件间的串联、并联关系,弄清各电表测的是哪段电路的哪个物理量,弄清变阻器电阻变化的情况等。
(2)处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系,一个电阻的变化可以引起电路中一系列电学量的变化,分析有关电学量的变化时要注意整体与部分、干路与支路的联系。最常见的分析思路是,由部分电路电阻的变化推断电路总电阻的变化,再由欧姆定律I总=U总/R总讨论总电流的变化,电压对于定值电阻常用U=IR分析,对变化的电阻常用U=U总-IR(U总常为电源电压,R为定值电阻)来分析。一、动态电路引起电表示数变化
1.(2015保定模拟)如图所示的电路,闭合开关S,将滑片P向右移动时( )
A.电压表示数变大,电流表示数变大
B.电压表示数变小,电流表示数变大
C.电压表示数变小,电流表示数变小
D.电压表示数与电流表示数的比值变大
,(第1题图)) ,(第2题图))
2.(2014石家庄模拟)如图所示的电路中,电源两端的电压保持不变。闭合开关S后,滑动变阻器的滑片P向右移动,下列说法中正确的是( )
A.电流表A1与电流表A2的示数之和变小
B.电压表V与电流表A2的示数之比保持不变
C.电流表A1的示数变小,电压表V的示数变大
D.电流表A2的示数不变,电压表V的示数不变

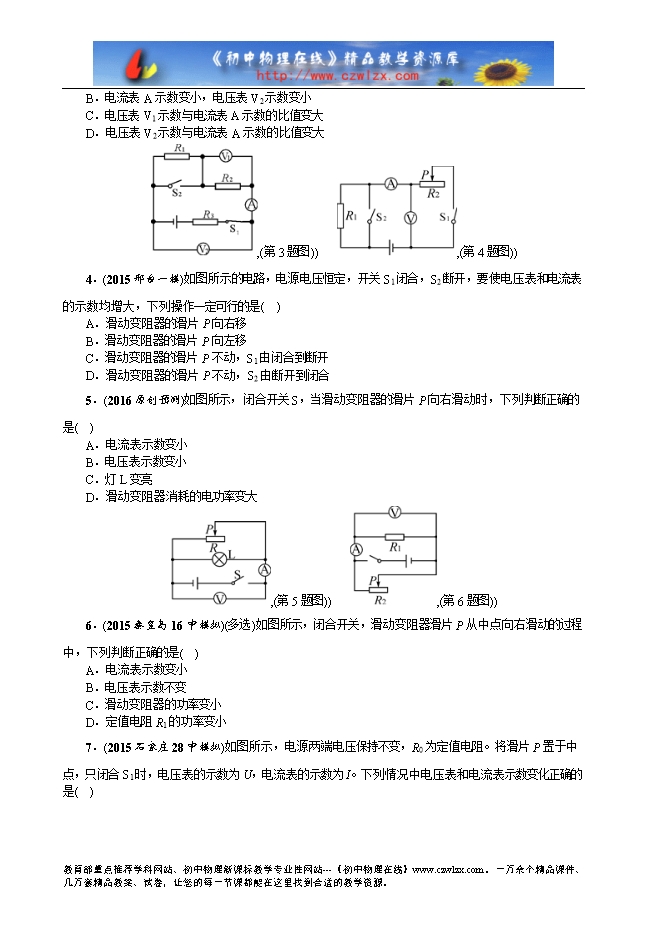

3.(2015张家口模拟)如图所示,电源电压不变,R1、R2、R3为定值电阻,开关S1、S2都闭合时,电流表A与电压表V1、V2均有示数,断开开关S2,则( )
A.电流表A示数变大,电压表V1示数变大
B.电流表A示数变小,电压表V2示数变小
C.电压表V1示数与电流表A示数的比值变大
D.电压表V2示数与电流表A示数的比值变大
.........
?
