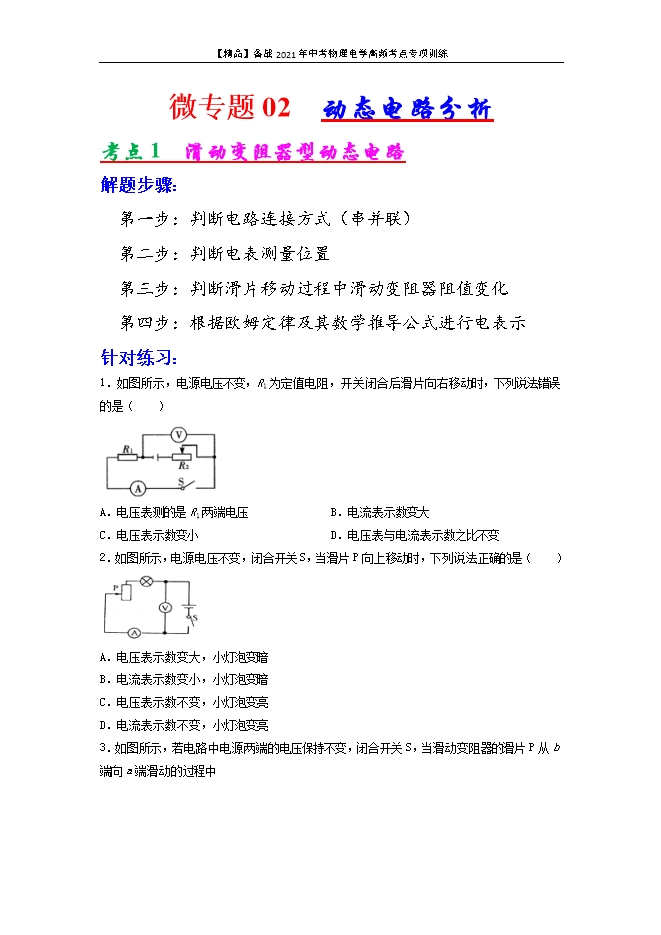

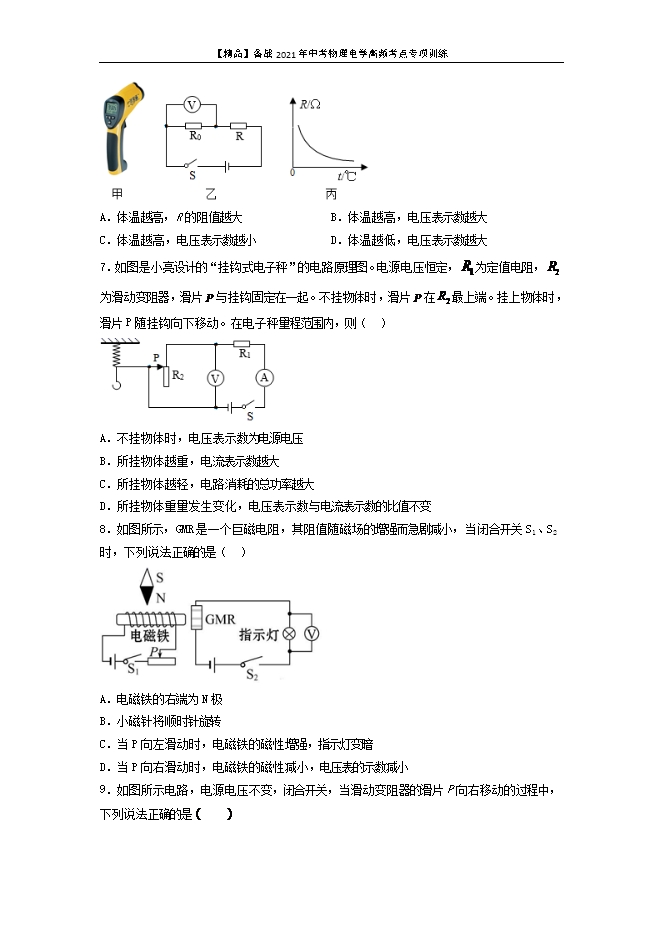

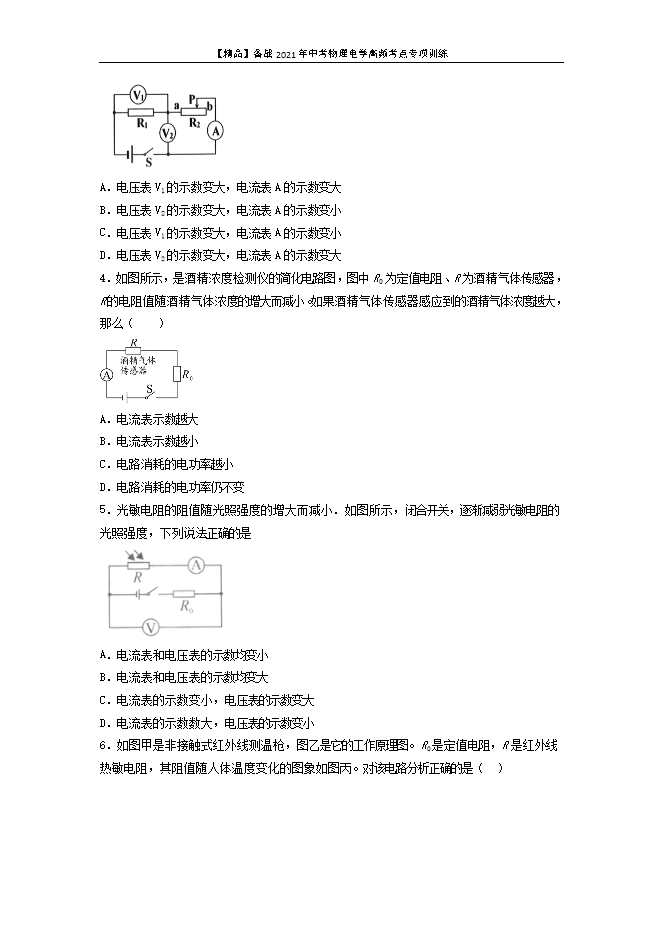

【内容简介】解题步骤：第一步：判断电路连接方式（串并联）第二步：判断电表测量位置第三步：判断滑片移动过程中滑动变阻器阻值变化  第四步：根据欧姆定律及其数学推导公式进行电表示针对练习：1．如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是（　　） A．电压表测的是R1两端电压B．电流表示数变大C．电压表示数变小D．电压表与电流表示数之比不变2．如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是（　　） A．电压表示数变大，小灯泡变暗B．电流表示数变小，小灯泡变暗C．电压表示数不变，小灯泡变亮D．电流表示数不变，小灯泡变亮3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中 A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大4．如图所示，是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。如果酒精气体传感器感应到的酒精气体浓度越大，那么（　　） A．电流表示数越大B．电流表示数越小C．电路消耗的电功率越小D．电路消耗的电功率仍不变5．光敏电阻的阻值随光照强度的增大而减小．如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是 A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表的示数变小，电压表的示数变大D．电流表的示数数大，电压表的示数变小6．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（  ） A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越大7．如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定， 为定值电阻， 为滑动变阻器，滑片 与挂钩固定在一起。不挂物体时，滑片 在 最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（  ） A．不挂物体时，电压表示数为电源电压B．所挂物体越重，电流表示数越大C．所挂物体越轻，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变8．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（  ） A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小9．如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是
