全国各省市三年(2019-2021)中考物理真题分类汇编:18 动态电路分析(原卷版和解析版)

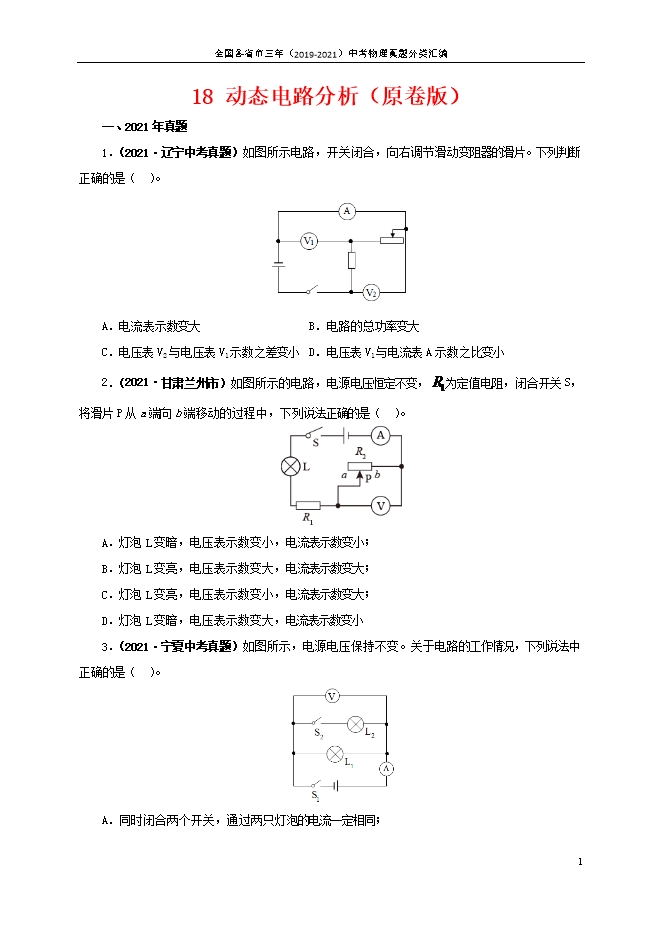

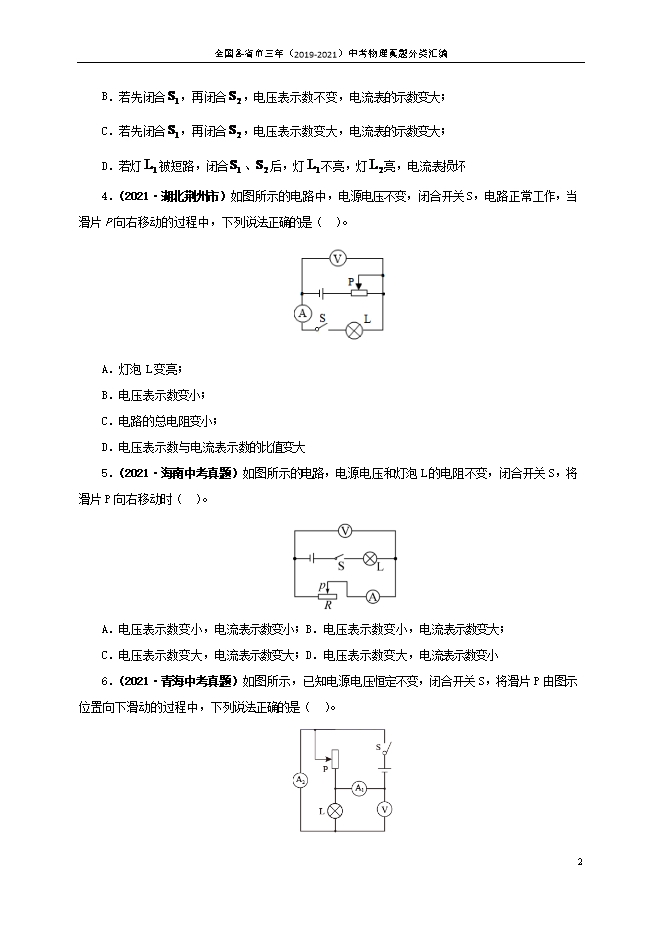

【内容简介】1.(2021·辽宁中考真题)如图所示电路,开关闭合,向右调节滑动变阻器的滑片。下列判断正确的是( )。A.电流表示数变大B.电路的总功率变大C.电压表V2与电压表V1示数之差变小D.电压表V1与电流表A示数之比变小【答案】C。【解析】如图所示电路,定值电阻R2和滑动变阻器R1串联,电流表测电流,电压表V1测滑动变阻器两端电压U1,电压表V2测电源电压U;A.向右调节滑片时,滑动变阻器接入电路阻值增大,总电阻增大,总电流为 因此电流表示数变小,故A错误;B.电路的总功率 向右调节滑片时,电流表示数变小,因此总功率变小,故B错误;C.电路电流变小,R2值不变,电压表V2示数U与电压表V1示数U1之差为定值电阻两端电压U2: ,U2变小,故C正确;D.电压表V1测滑动变阻器两端电压,电流表A测滑动变阻器电流,其示数之比即滑动变阻器电阻值,向右调节滑片,滑动变阻器电阻值增大,故D错误。故选C。2.(2021·甘肃兰州市)如图所示的电路,电源电压恒定不变, 为定值电阻,闭合开关S,将滑片P从a端向b端移动的过程中,下列说法正确的是( )。 A.灯泡L变暗,电压表示数变小,电流表示数变小;B.灯泡L变亮,电压表示数变大,电流表示数变大;C.灯泡L变亮,电压表示数变小,电流表示数变大;D.灯泡L变暗,电压表示数变大,电流表示数变小【答案】C。【解析】由图可知,灯泡、R1和R2串联,电流表测量电路中的电流,电压表测量R2两端的电压,将滑片P从a端向b端移动的过程中,变阻器连入电路的电阻变小,电路的总电阻变小,由 可知电路中的电流变大,电流表的示数变大,由串联分压可知变阻器两端的电压变小,电压表的示数变小,由P=I2R可知灯泡的实际功率变大,灯泡变亮。故选C。3.(2021·宁夏中考真题)如图所示,电源电压保持不变。关于电路的工作情况,下列说法中正确的是( )。 A.同时闭合两个开关,通过两只灯泡的电流一定相同;B.若先闭合 ,再闭合 ,电压表示数不变,电流表的示数变大;C.若先闭合 ,再闭合 ,电压表示数变大,电流表的示数变大;D.若灯 被短路,闭合 、 后,灯 不亮,灯 亮,电流表损坏【答案】B。【解析】A.同时闭合两个开关,灯L1、L2并联,只有当两个灯泡的规格相同时,通过这两只灯泡的电流才相同,故A错误;BC.先闭合S1,电路中只有L1接入电路,电压表测电源电压,电流表测流过L1的电流;再闭合S2,灯L1、L2并联,电压表还是测电源电压,所以电压表示数不变,此时电流表测干路电流,所以电流表示数变大。故B正确;C错误;D.若灯L1短路,闭合S1、S2,发生电源短路,两灯都不亮,有较大电流流经该电路,损坏电流表和电源,故D错误。故选B。4.(2021·湖北荆州市)如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,当滑片P向右移动的过程中,下列说法正确的是( )。
只能预览部分内容,查看全部内容需要下载哦~
