【精品】2020-2021初中电学同步专题点拨与强化:专题20 欧姆定律的动态电路分析(原卷版和解析版)

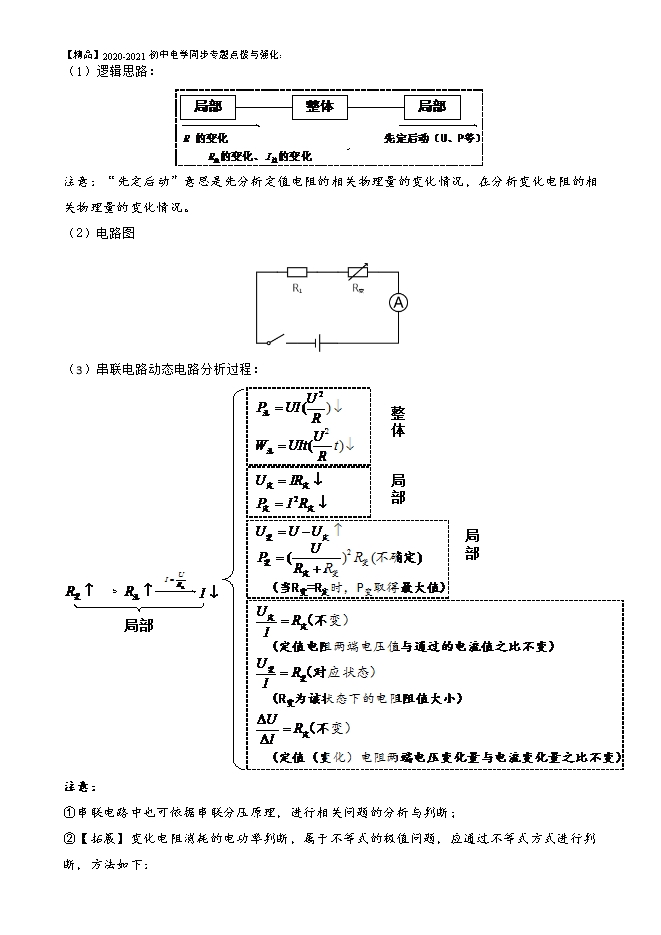

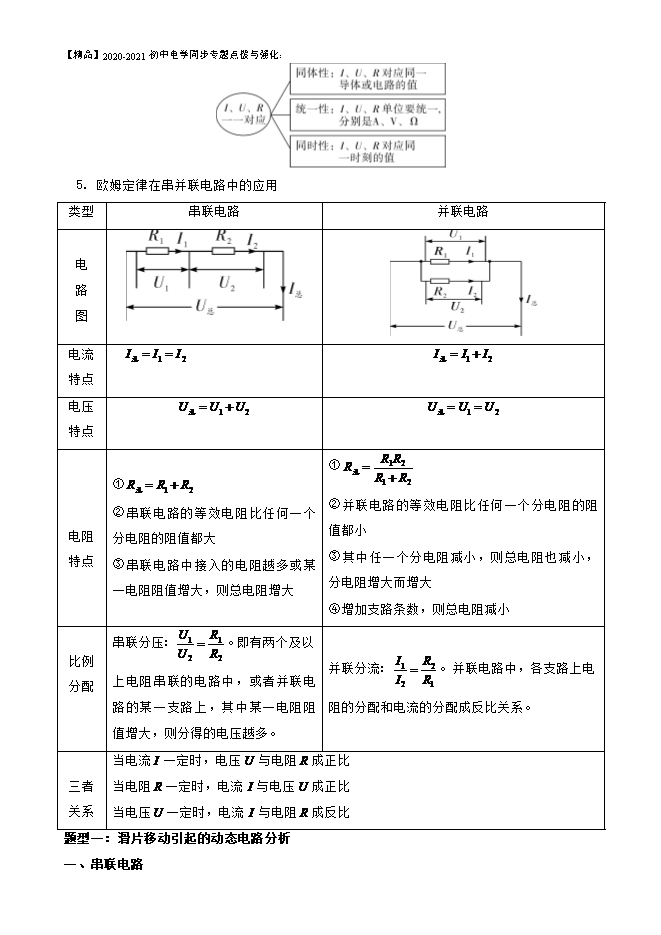

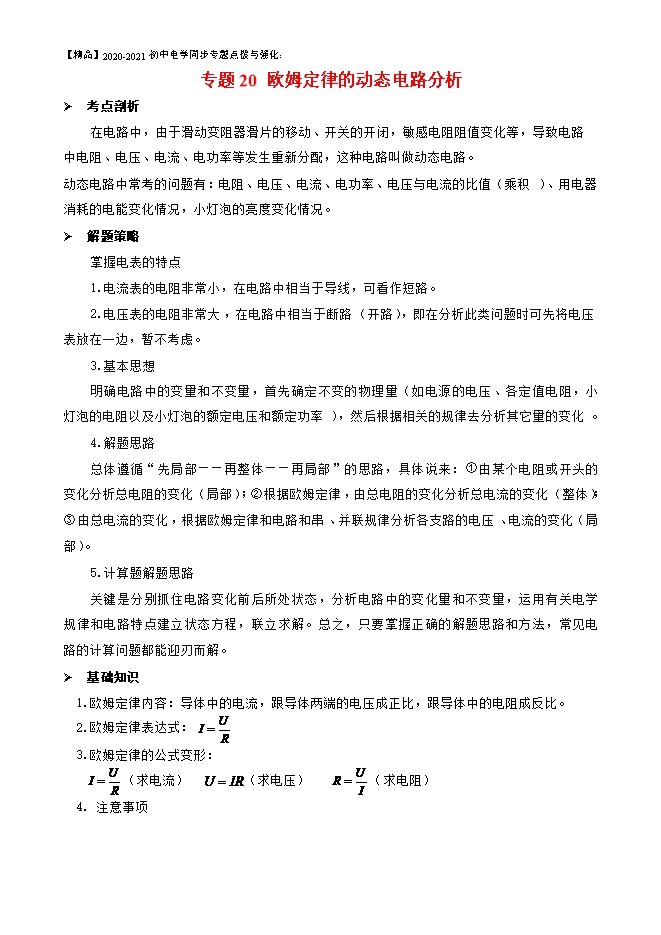

【内容简介】考点剖析在电路中,由于滑动变阻器滑片的移动、开关的开闭,敏感电阻阻值变化等,导致电路中电阻、电压、电流、电功率等发生重新分配,这种电路叫做动态电路。动态电路中常考的问题有:电阻、电压、电流、电功率、电压与电流的比值(乘积)、用电器消耗的电能变化情况,小灯泡的亮度变化情况。解题策略掌握电表的特点1.电流表的电阻非常小,在电路中相当于导线,可看作短路。2.电压表的电阻非常大,在电路中相当于断路(开路),即在分析此类问题时可先将电压表放在一边,暂不考虑。3.基本思想明确电路中的变量和不变量,首先确定不变的物理量(如电源的电压、各定值电阻,小灯泡的电阻以及小灯泡的额定电压和额定功率),然后根据相关的规律去分析其它量的变化。4.解题思路总体遵循“先局部——再整体——再局部”的思路,具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律,由总电阻的变化分析总电流的变化(整体);③由总电流的变化,根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。5.计算题解题思路关键是分别抓住电路变化前后所处状态,分析电路中的变化量和不变量,运用有关电学规律和电路特点建立状态方程,联立求解。总之,只要掌握正确的解题思路和方法,常见电路的计算问题都能迎刃而解。基础知识1.欧姆定律内容:导体中的电流,跟导体两端的电压成正比,跟导体中的电阻成反比。2.欧姆定律表达式: 3.欧姆定律的公式变形: (求电流) (求电压) (求电阻) 4. 注意事项 5. 欧姆定律在串并联电路中的应用类型串联电路并联电路电路图 电流特点 电压特点 电阻特点① ②串联电路的等效电阻比任何一个分电阻的阻值都大③串联电路中接入的电阻越多或某一电阻阻值增大,则总电阻增大① ②并联电路的等效电阻比任何一个分电阻的阻值都小③其中任一个分电阻减小,则总电阻也减小,分电阻增大而增大④增加支路条数,则总电阻减小比例分配串联分压: 。即有两个及以上电阻串联的电路中,或者并联电路的某一支路上,其中某一电阻阻值增大,则分得的电压越多。并联分流: 。并联电路中,各支路上电阻的分配和电流的分配成反比关系。三者关系当电流 一定时,电压 与电阻 成正比当电阻 一定时,电流 与电压 成正比当电压 一定时,电流 与电阻 成反比题型一:滑片移动引起的动态电路分析一、串联电路(1)逻辑思路:
只能预览部分内容,查看全部内容需要下载哦~
