2016《中考王》河北中考命题研究优化训练:专项突破四 电路故障分析

ID:28927 2016年03月18日 资料纠错 有奖上传 收藏

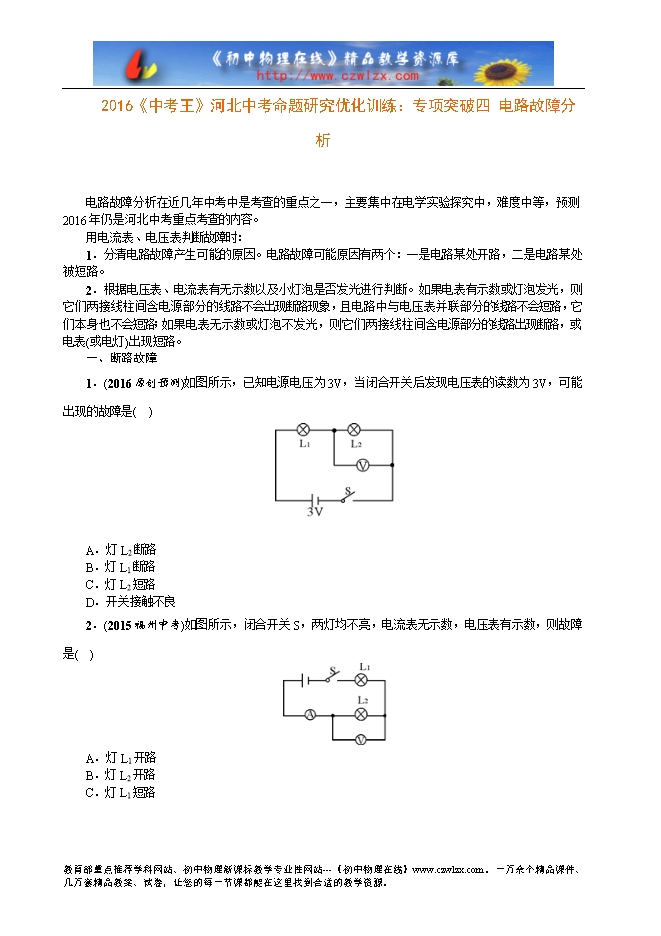

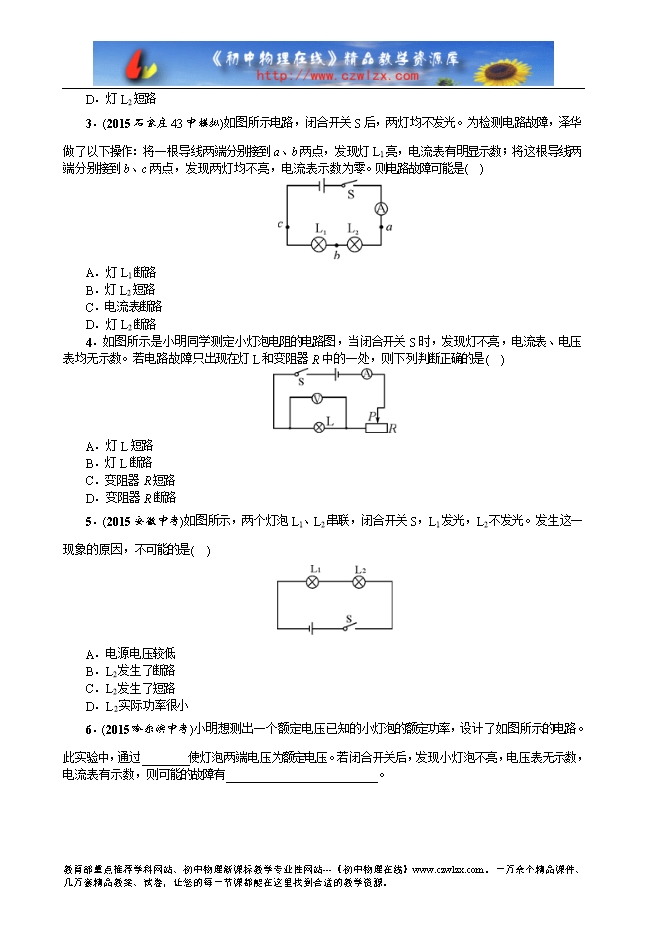

【内容简介】电路故障分析在近几年中考中是考查的重点之一,主要集中在电学实验探究中,难度中等,预测2016年仍是河北中考重点考查的内容。 用电流表、电压表判断故障时: 1.分清电路故障产生可能的原因。电路故障可能原因有两个:一是电路某处开路,二是电路某处被短路。 2.根据电压表、电流表有无示数以及小灯泡是否发光进行判断。如果电表有示数或灯泡发光,则它们两接线柱间含电源部分的线路不会出现断路现象,且电路中与电压表并联部分的线路不会短路,它们本身也不会短路;如果电表无示数或灯泡不发光,则它们两接线柱间含电源部分的线路出现断路,或电表(或电灯)出现短路。一、断路故障 1.(2016原创预测)如图所示,已知电源电压为3V,当闭合开关后发现电压表的读数为3V,可能出现的故障是( ) A.灯L2断路 B.灯L1断路 C.灯L2短路 D.开关接触不良 2.(2015福州中考)如图所示,闭合开关S,两灯均不亮,电流表无示数,电压表有示数,则故障是( ) A.灯L1开路 B.灯L2开路 C.灯L1短路 D.灯L2短路 3.(2015石家庄43中模拟)如图所示电路,闭合开关S后,两灯均不发光。为检测电路故障,泽华做了以下操作:将一根导线两端分别接到a、b两点,发现灯L1亮,电流表有明显示数;将这根导线两端分别接到b、c两点,发现两灯均不亮,电流表示数为零。则电路故障可能是( ) ......... ?

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
