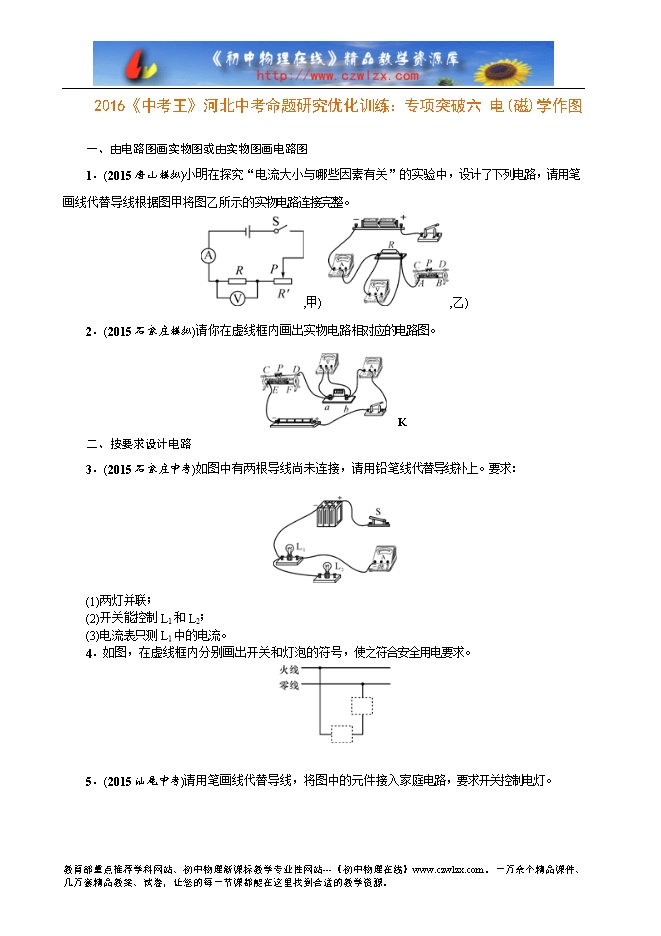

2016《中考王》河北中考命题研究优化训练:专项突破六 电(磁)学作图
【内容简介】
一、由电路图画实物图或由实物图画电路图
1.(2015唐山模拟)小明在探究“电流大小与哪些因素有关”的实验中,设计了下列电路,请用笔画线代替导线根据图甲将图乙所示的实物电路连接完整。
,甲) ,乙)
2.(2015石家庄模拟)请你在虚线框内画出实物电路相对应的电路图。
K二、按要求设计电路
3.(2015石家庄中考)如图中有两根导线尚未连接,请用铅笔线代替导线补上。要求:
(1)两灯并联;
(2)开关能控制L1和L2;
(3)电流表只测L1中的电流。
4.如图,在虚线框内分别画出开关和灯泡的符号,使之符合安全用电要求。
5.(2015汕尾中考)请用笔画线代替导线,将图中的元件接入家庭电路,要求开关控制电灯。

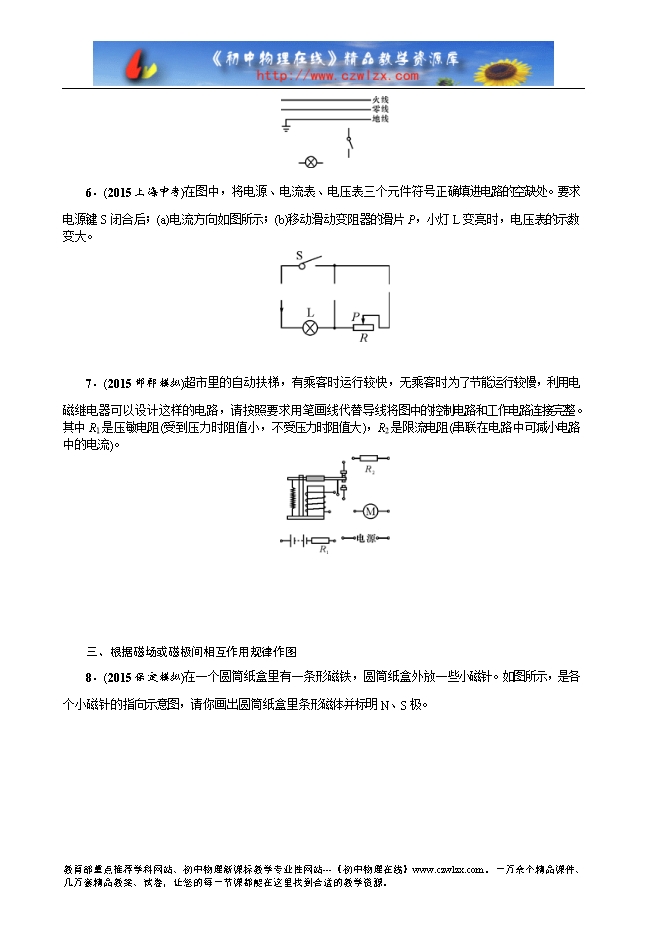

6.(2015上海中考)在图中,将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电源键S闭合后;(a)电流方向如图所示;(b)移动滑动变阻器的滑片P,小灯L变亮时,电压表的示数变大。

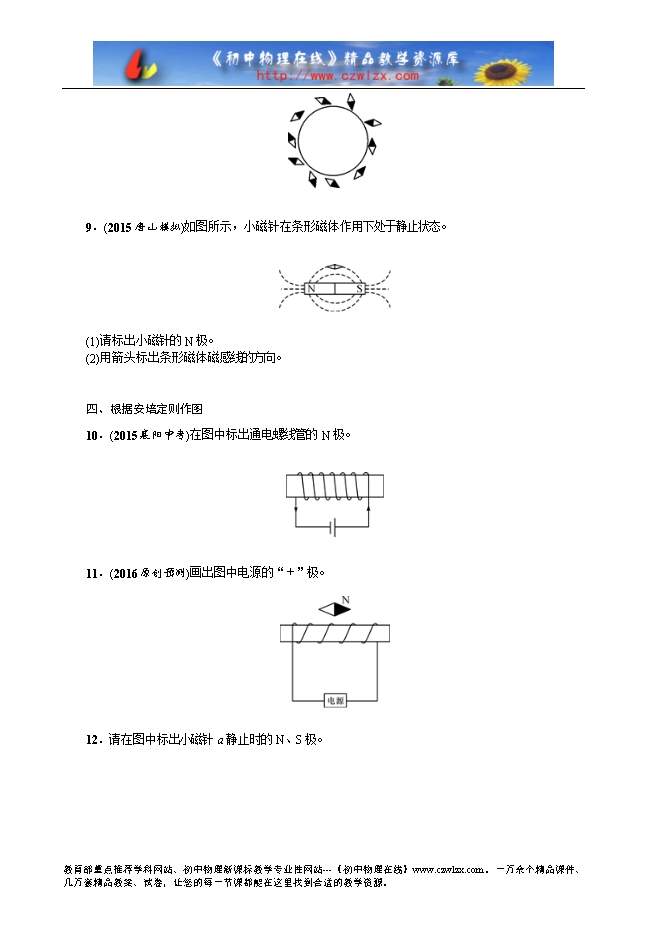

7.(2015邯郸模拟)超市里的自动扶梯,有乘客时运行较快,无乘客时为了节能运行较慢,利用电磁继电器可以设计这样的电路,请按照要求用笔画线代替导线将图中的控制电路和工作电路连接完整。其中R1是压敏电阻(受到压力时阻值小,不受压力时阻值大),R2是限流电阻(串联在电路中可减小电路中的电流)。
........
?
