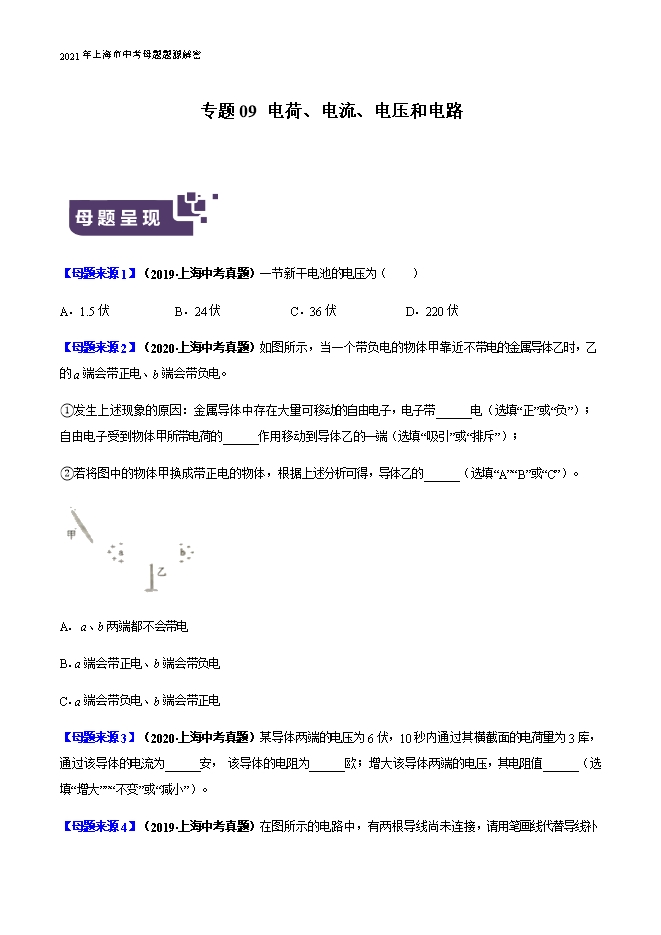

专题09 电荷、电流、电压和电路--2021年上海市中考母题题源解密(原卷版和解析版)

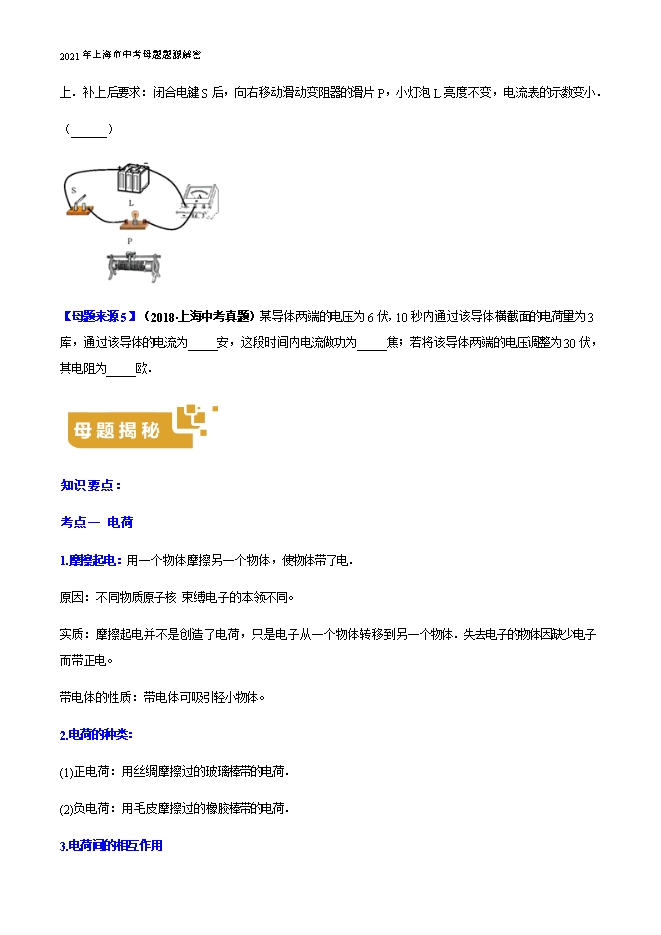

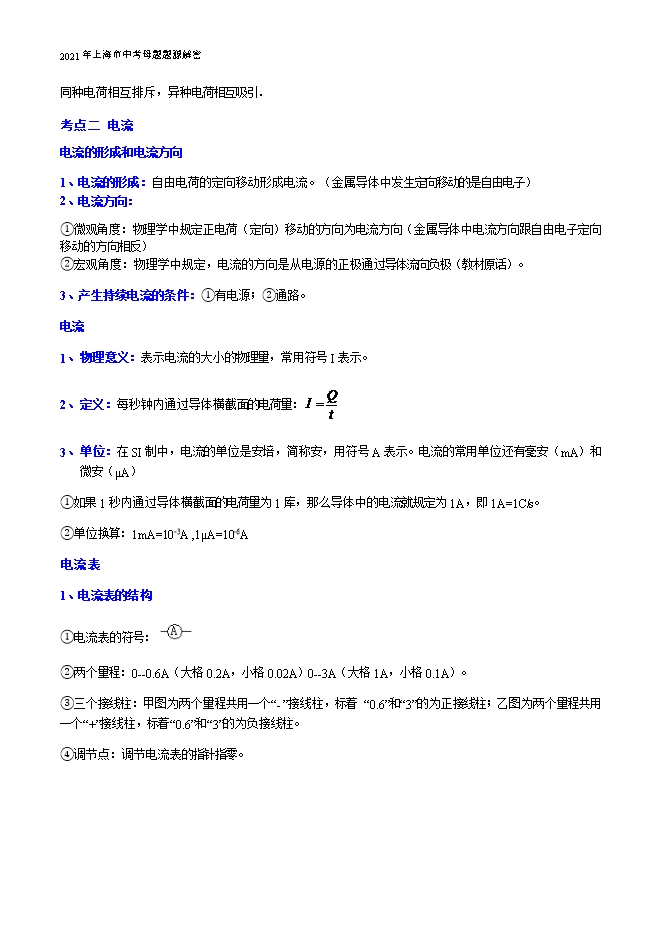

【内容简介】知识要点:考点一 电荷1.摩擦起电:用一个物体摩擦另一个物体,使物体带了电.原因:不同物质原子核 束缚电子的本领不同。实质:摩擦起电并不是创造了电荷,只是电子从一个物体转移到另一个物体.失去电子的物体因缺少电子而带正电。带电体的性质:带电体可吸引轻小物体。2.电荷的种类:(1)正电荷:用丝绸摩擦过的玻璃棒带的电荷.(2)负电荷:用毛皮摩擦过的橡胶棒带的电荷.3.电荷间的相互作用同种电荷相互排斥,异种电荷相互吸引.考点二 电流电流的形成和电流方向1、电流的形成:自由电荷的定向移动形成电流。(金属导体中发生定向移动的是自由电子)2、电流方向:①微观角度:物理学中规定正电荷(定向)移动的方向为电流方向(金属导体中电流方向跟自由电子定向移动的方向相反)②宏观角度:物理学中规定,电流的方向是从电源的正极通过导体流向负极(教材原话)。3、产生持续电流的条件:①有电源;②通路。电流1、物理意义:表示电流的大小的物理量,常用符号I表示。2、定义:每秒钟内通过导体横截面的电荷量: 3、单位:在SI制中,电流的单位是安培,简称安,用符号A表示。电流的常用单位还有毫安(mA)和微安(μA)①如果1秒内通过导体横截面的电荷量为1库,那么导体中的电流就规定为1A,即1A=1C/s。②单位换算:1mA=10-3A ,1μA=10-6A电流表1、电流表的结构①电流表的符号: ②两个量程:0--0.6A(大格0.2A,小格0.02A)0--3A(大格1A,小格0.1A)。③三个接线柱:甲图为两个量程共用一个“- ”接线柱,标着 “0.6”和“3”的为正接线柱;乙图为两个量程共用一个“+”接线柱,标着“0.6”和“3”的为负接线柱。④调节点:调节电流表的指针指零。 2、电流表的使用规则①电流表要串联在电路中;②接线柱的接法要正确,使电流从正接线柱流入,从负接线流柱出;③被测电流不要超过电流表的量程;在不知被测电流的大小时,应采用试触的方法选择量程。④绝对不允许不经过用电器而把电流表连到电源两端。3、电流表量程的选择①如果能够估测出电流的大小,可以根据估测值选择合适的量程;②如果不能估测可用“试触法”选择合适的量程,如下图所示,电流表不要全部接入电路,闭合开关后用线头A点试触较大的量程,如果指针示偏转较小选择小量程,如果指针示偏转较大选择大量程的量程。3、电流表的读数①明确电流表所选量程;②确定电流表的分度值(一个小格代表多少);③接通电路后,看看表针向右总共偏过多少小格;④电流表的指针没有正对某一刻度,在两个刻度之间,这时指针靠近那个值就读那个值。考点三 电压电压的作用1. 电源是提供电压的装置。2. 电压是形成电流的原因,电压使电路中的自由电荷定向移动形成了电流。3. 电路中获得持续电流的条件:①电路中有电源(或电路两端有电压);②电路是连通的。4. 在理解电流电压的概念时,通过观察水流、水压的模拟实验(如下图所示)帮助我们认识问题,这里使用了科学研究方法“类比法”。(类比是指由一类事物所具有的属性,可以推出与其类似事物也具有这种属性的思考和处理问题的方法。)5.电压的单位:国际单位伏特,简称伏,符号:V;常用单位:千伏(kV)、毫伏(mV)、微伏(μV) 换算关系: 1kV=1000V 1V=1000mV 1mV=1000μV6.记住常考电压值:一节干电池的电压1.5V,一节蓄电池的电压2V,家庭电路的电压220V, 人体安全电压不高于24V。电压表1.仪器:电压表,符号: 2.读数:读数时,看清接线柱上标的量程,每大格、每小格电压值。3.使用规则:“两要;一不” ①电压表要并联在电路中。 ②电流从电压表的“正接线柱”流入,“负接线柱”流出,否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 危害:被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表。 选择量程:实验室用电压表有两个量程, 0~3V和0~15V。测量时,先选大量程试触,若被测电压在3V~15V之间,可用15V的量程进行测量;若被测电压小于3V,则换用小的量程。电流表和电压表的相同点和不同点:
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
