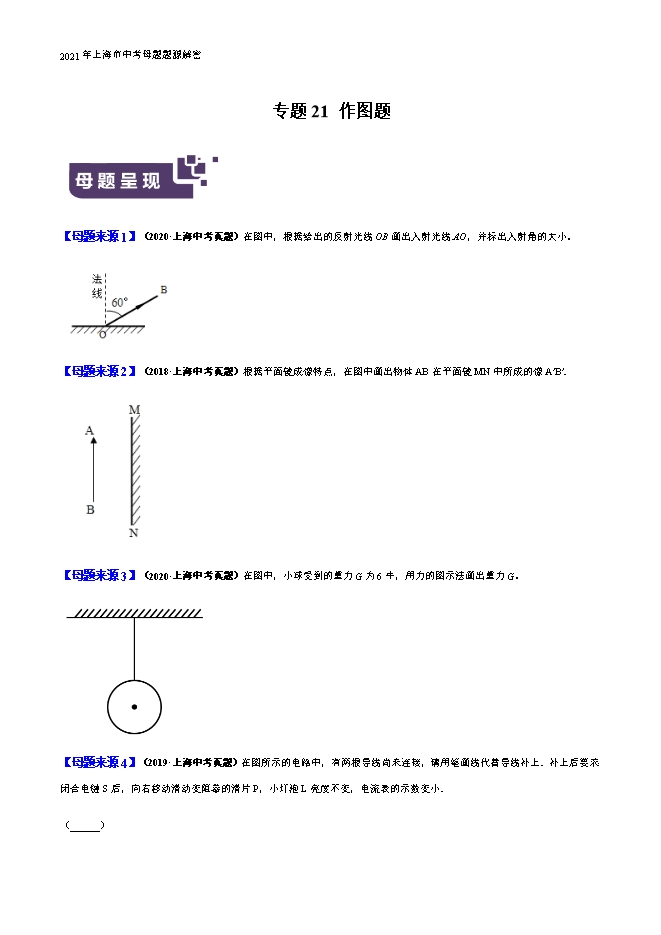

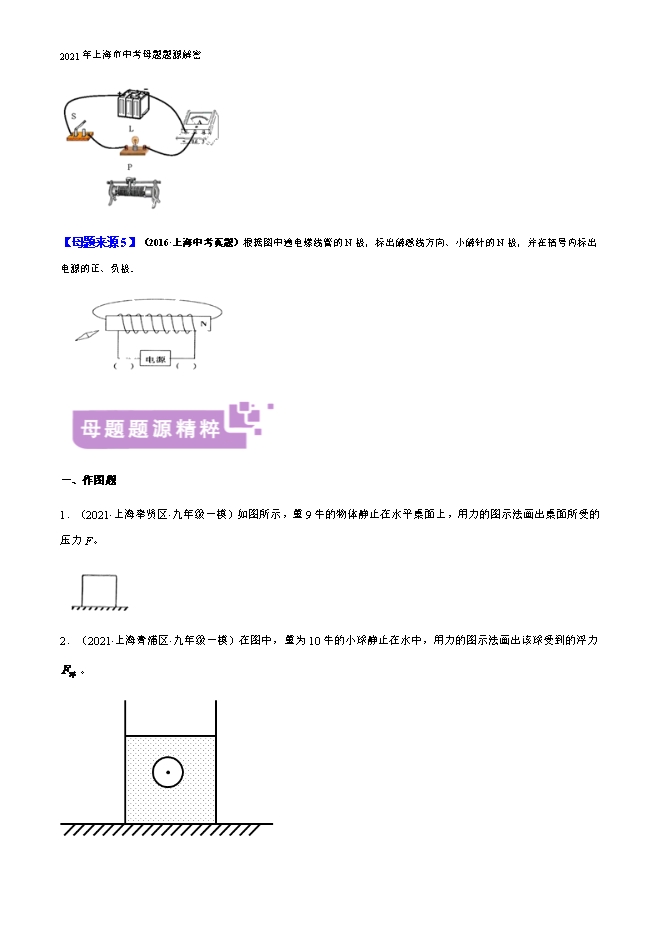

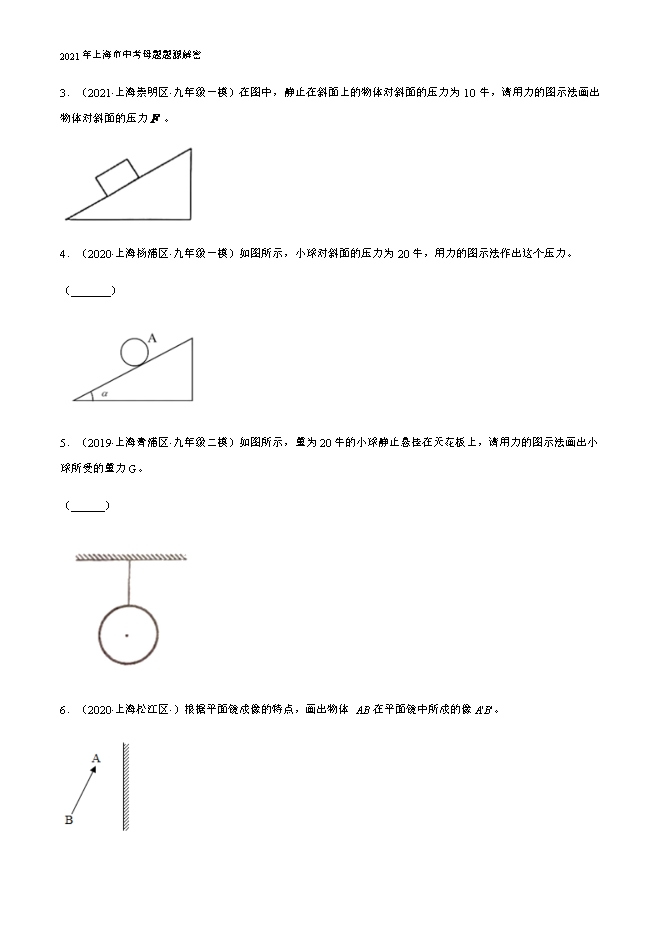

【内容简介】【母题来源1】（2020•上海中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。 【答案】 【解析】由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示 【母题来源2】（2018•上海中考真题）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′． 【答案】 【解析】平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下： 【母题来源3】（2020•上海中考真题）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。 【答案】  。 【解析】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。【母题来源4】（2019•上海中考真题）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．（______） 【答案】 【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流．实物连接如图所示： 【母题来源5】（2016•上海中考真题）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极． 【答案】 【解析】磁感线由螺线管的N极出发，回到S极，磁感线方向如上图所示；螺线线右端为S，根据磁极间的作用可知，小磁针靠近螺线管的一端是N极，如上图中黑色的一端；由右手定则可以判断出电源的左端为正极，如图所示 ． 一、作图题1．（2021•上海奉贤区•九年级一模）如图所示，重9牛的物体静止在水平桌面上，用力的图示法画出桌面所受的压力F。 【答案】 【解析】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=9N方向垂直于地面向下，作用点在物体与地面的接触面的中点上；设定标度为4.5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示： 2．（2021•上海青浦区•九年级一模）在图中，重为10牛的小球静止在水中，用力的图示法画出该球受到的浮力 。
