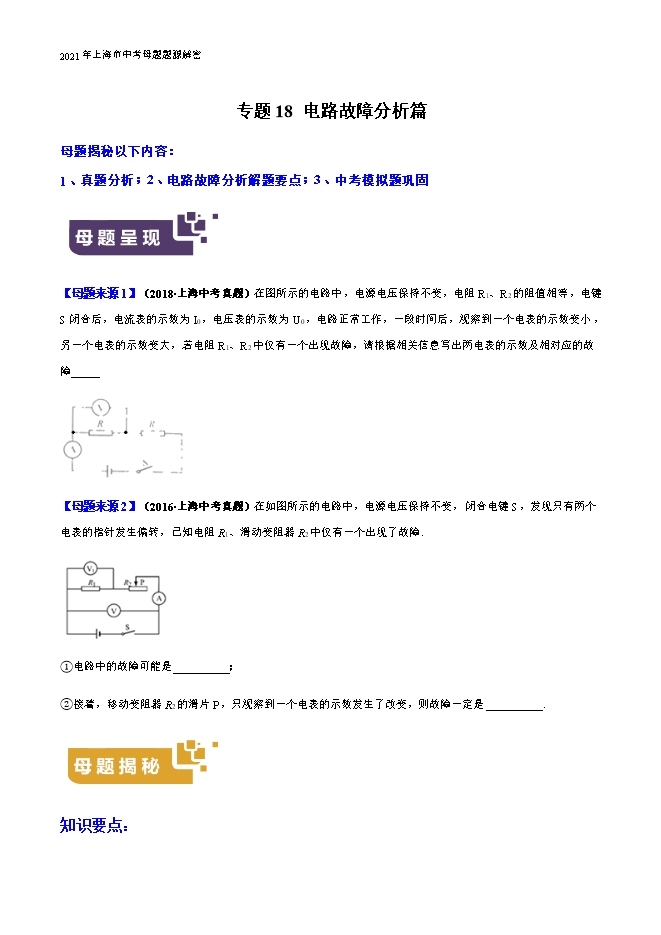

【内容简介】母题揭秘以下内容：1、真题分析；2、电路故障分析解题要点；3、中考模拟题巩固 【母题来源1】（2018•上海中考真题）在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作，一段时间后，观察到一个电表的示数变小，另一个电表的示数变大，若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障_____ 【答案】若电流表示数为零，电压表示数为2U0，则R1断路；若电压表示数为零，电流表示数为2I0，则R1短路。【解析】由图知，两只定值电阻串联，电流表测量电路电流，电压表V测量电阻R1两端电压。由图知，两个电阻串联，只有一个电阻出现了故障，电路故障为短路或断路；如果是断路，则整个电路中没有电流，电流表示数为零，则电压表示数变大，电压表与电源相连，确定出故障；如果短路，则电流表示数会变大，电压表示数应该减小，据此确定故障。由图知，两只定值电阻串联，电流表测量电路中的电流，电压表V测量电阻R1两端电压。由题知，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的示数为U0，由串联分压规律可知电源电压为2U0；当一个电阻短路时，电阻减小为原来的一半，电路中的电流变为原来的2倍，应该为2I0；由题知，一段时间后，观察到一个电表的示数变小，另一个电表的示数变大，有以下2种可能：①若电流表示数变小，变为零，说明电路为断路，电压表示数变大，变为电源电压为2U0，说明电压表与电源相连，则故障为电阻R1断路；②若电流表示数变大，说明电路为通路、但有短路故障，电压表示数变小，变为零，说明与电压表并联的电阻变为零，则故障为电阻R1短路，此时电流表示数为2I0；综合分析：若电流表示数为零，电压表示数为2U0，则R1断路；若电压表示数为零，电流表示数为2I0，则R1短路。【母题来源2】（2016•上海中考真题）在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障． ①电路中的故障可能是__________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________．【答案】①R1开路或R1短路    ②R1短路    【解析】（1）由图示可知，当闭合电键S时，两电阻串联，电压表V测电源电压，电流表测电路中的电流，电压表V1测定值电阻两端的电压；如果R1断路，则两电压表有示数，电流表无示数，符合题意；如果R1短路，则电压表V和电流表有示数，电压表V1无示数，符合题意；如果R2断路，则只有电压表V有示数，不符合题意；如果是R2短路，则三个电表都有示数，不符合题意；所以故障只能是R1断路或R1短路；（2）如果是R1短路，移动滑片时，只有电流表示数变化，符合题意；如果是R1断路，移动滑片时，所有的电表示数都不变，不符合题意；所以故障一定是R1短路． 知识要点：1、只提供了电流表，则将电流表串联接入电路中，若电流表有示数，说明电路是连通的，故障是电灯泡被短路若电流表示数为零，则说明电路中无电流通过，因此电路中出现了开路，可见，电灯泡处可能发生了开路。2、只给出电压表，可通过下面两法分析：　　方法1、将电压表并联在电阻两端，因电阻完好，若电压表有示数，说明电压表和电源是连通的，因此可能是电压表两节点之外短路，即电灯泡可能被短路；若电压表无示数，说明电灯泡处出现了开路现象。方法2、将电压表并联在电灯泡两端，若电压表有示数，说明电压表和电源连通，且两点内没有被短路现象，这时电路中的故障只能是电灯开路；若电压表无示数，则说明电压表两节点之内有短路现象，由此可说明，这时电路中的故障是电灯泡被短路。要点：1、根据串、并联电路的特点判断电路故障的判断问题可以考查学生对电路的组成（结构）、特点等知识的理解程度。因此，把握电路的结构、特点是解决这类问题的前提2、用电压表判断电路故障的方法1．电压表有示数的原因　　电压表两接线柱间含电源部分的电路为通路，同时与电压表并联的部分电路没有短路现象发生时，电压表有示数．2．电压表无示数的原因　　(1)电压表两接线柱间含电源部分的电路为断(开)路．　　(2)电压表两接线柱间含电源部分虽然为通路，但与电压表并联的部分电路出现了短路现象． 一、填空题1．（2021•上海杨浦区•九年级一模）在图示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表示数为U0。一段时间后，仅有一个电表示数变小。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电表示数及相对应的故障。___________
