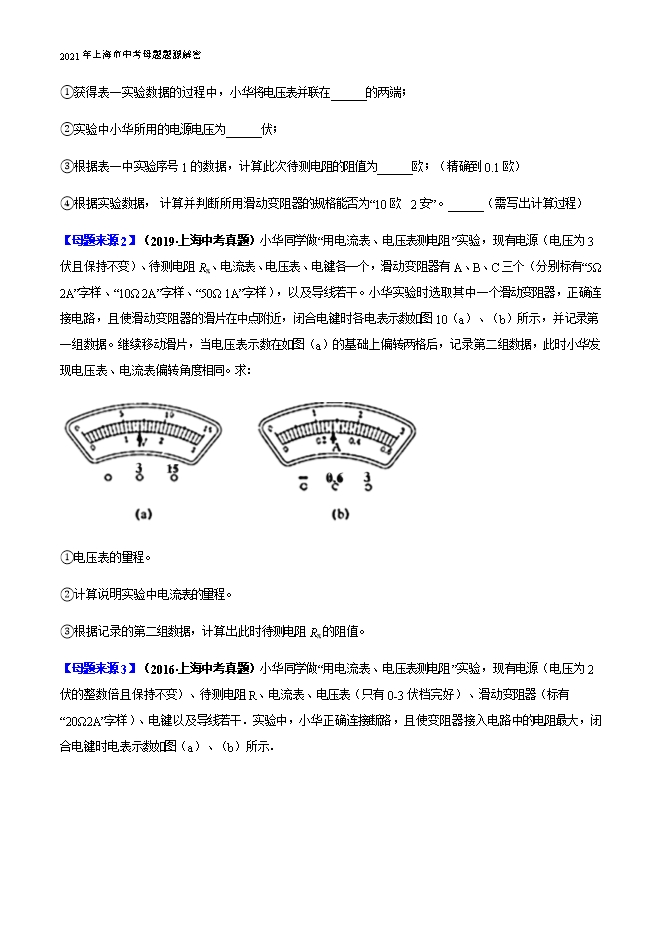

【内容简介】【母题来源1】（2020•上海中考真题）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。他正确串联电路后，将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。小华通过数据处理求出了待测电阻的阻值，完成实验。表一实验序号电压表示数（伏）电流表示数（安）12.60.1822.30.20表二实验序号电压表示数（伏）电流表示数（安）32.20.2042.60.24①获得表一实验数据的过程中，小华将电压表并联在______的两端；②实验中小华所用的电源电压为______伏；③根据表一中实验序号1的数据，计算此次待测电阻的阻值为______欧；（精确到0.1欧）④根据实验数据， 计算并判断所用滑动变阻器的规格能否为“10欧  2安”。______（需写出计算过程）【答案】滑动变阻器    4.5    10.6    不能；由实验序号1中数据可得， 因此，所用滑动变阻器的规格不能为“10欧 2安"。    【解析】[1]待测电阻与滑动变阻器串联，电流表测电路电流，当电流变大时，根据 可知，待测电阻的电压变大，由串联电路分压定律可知，滑动变阻器电阻变小，根据表一中数据可知电压表并联在滑动变阻器两端了。[2]由实验序号3可算出待测电阻为 由实验序号2可算出此时滑动变阻器接入电阻为  此时电路总电阻为 根据欧姆定律 可得电源电压约为 [3]电源电压为4.5V，滑动变阻器电压为2.6V，因此待测电阻电压为 待测电阻为 [4]由实验序号1中数据可得 因此，所用滑动变阻器的规格不能为“10欧 2安"。【母题来源2】（2019•上海中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻Rx、电流表、电压表、电键各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。求： ①电压表的量程。②计算说明实验中电流表的量程。③根据记录的第二组数据，计算出此时待测电阻Rx的阻值。【答案】（1）0﹣3V（2）0﹣0.6A（3）5Ω【解析】①．电路连接正确，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V。②．（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V。（b）图中，若电流表选用大量程，分度值为0.1A，电流为1.4A；若选用小量程，分度值为0.02A，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U滑=3V﹣1.4V＝1.6V，若电流表选用大量程，由欧姆定律，变阻器连入电路的电阻为：R滑中＝ ＝ ≈1.14Ω，则变阻器电阻为：R滑= 2R滑中＝2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大；若电流表选用小量程，由欧姆定律，变阻器连入电路的电阻：R滑中＝ ＝ ≈5.71Ω，则变阻器电阻为：R滑= 2R滑中＝2×5.71Ω＝11.42Ω，与题中所给的10Ω 2A变阻器的相吻合。故电流表选用小量程0﹣0.6A。③．电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V。若电压表示数为1.6V，即电压表示数变大，根据U＝IR，则电路中和电流也应变大，因电压表和电流表偏转角度相同，即电流表指针也向右偏转了两格，则电流为：Ix=0.28A+2×0.02A＝0.32A，由欧姆定律得：Rx＝ ＝ ＝5Ω；若电压表示数为1.2V，即电压表示数变小，根据U＝IR，则电路中和电流也应变小，因电压表和电流表偏转角度相同，即电流表指针也向左偏转了两格，则电流为：Ix=0.28A﹣2×0.02A＝0.24A，由欧姆定律得：Rx＝ ＝ ＝5Ω。【母题来源3】（2016•上海中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表（只有0-3伏档完好）、滑动变阻器（标有“20Ω2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示． （1）通过计算说明实验所用电源的电压___________．（2）小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验：（a）根据如图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由___________．（b）根据小华重新实验中所记录的一组数据（见上表），计算待测电阻Rx的阻值（精确到0.1欧）____．【答案】6V    不能, 当变阻器接入电路中的电阻最大时，U2=0．16A×20Ω=3．2V>3V，超出电压表0-3V的量程，所以不能．    15.3Ω    【解析】（1）由图12可知电表示数约为2．5V，电流表示数约为0．16A，U=U1+U2=2．5V+（0．16A×20Ω）=5．7V，由题意知电源电压为2V的整倍数，所以电源电压为6V；（2）（a）当变阻器接入电路中的电阻最大时，U2=0．16A×20Ω=3．2V>3V，超出电压表0-3V的量程，所以不能；（b）待测电阻Rx的阻值为： ．
