【精品专题】2020-2021学年九年级物理同步专题剖析:14 含电流表、电压表的电路的连接问题(原卷版和解析版)

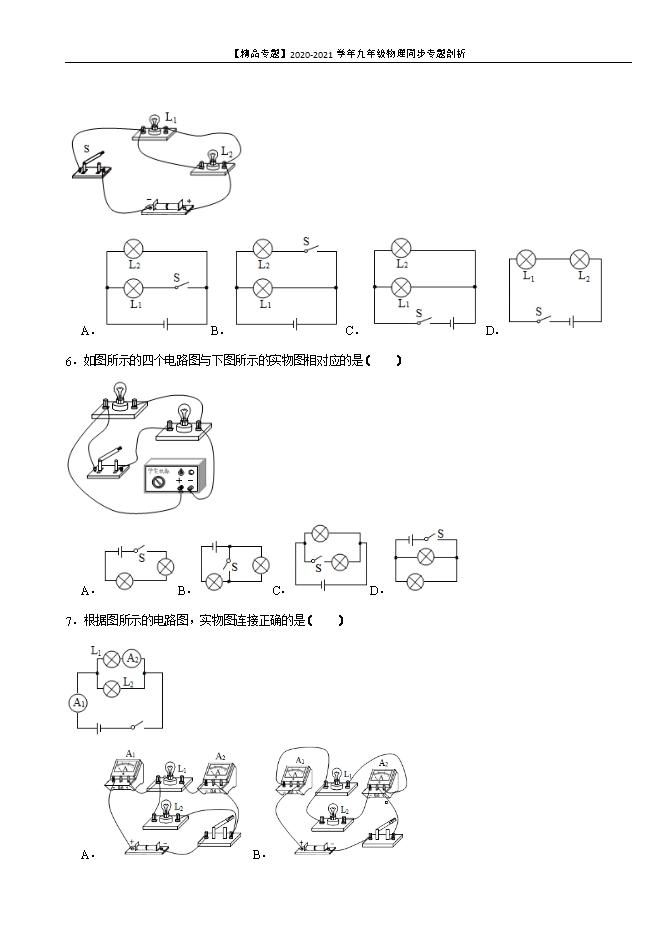

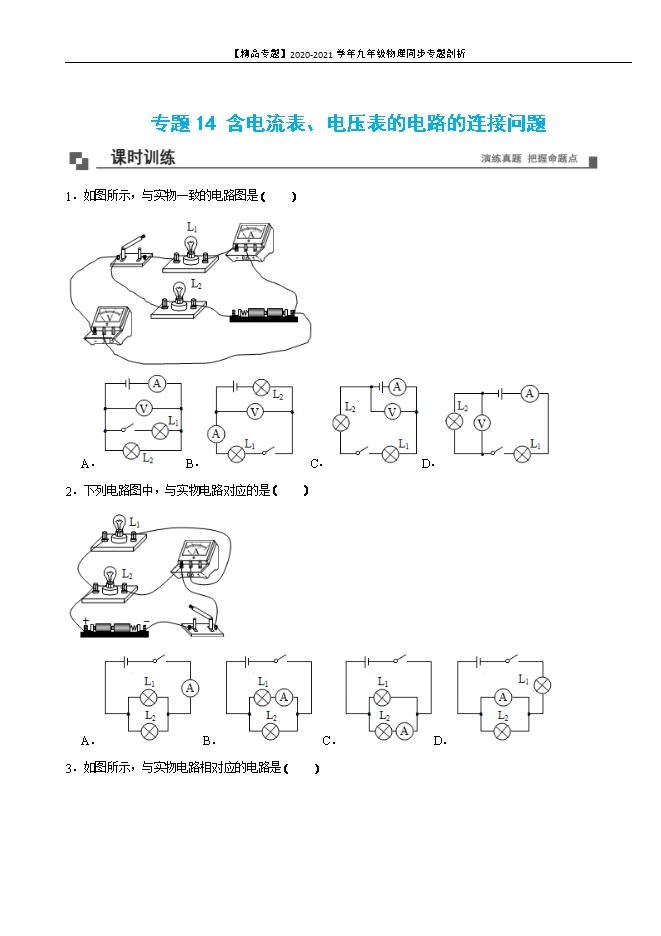

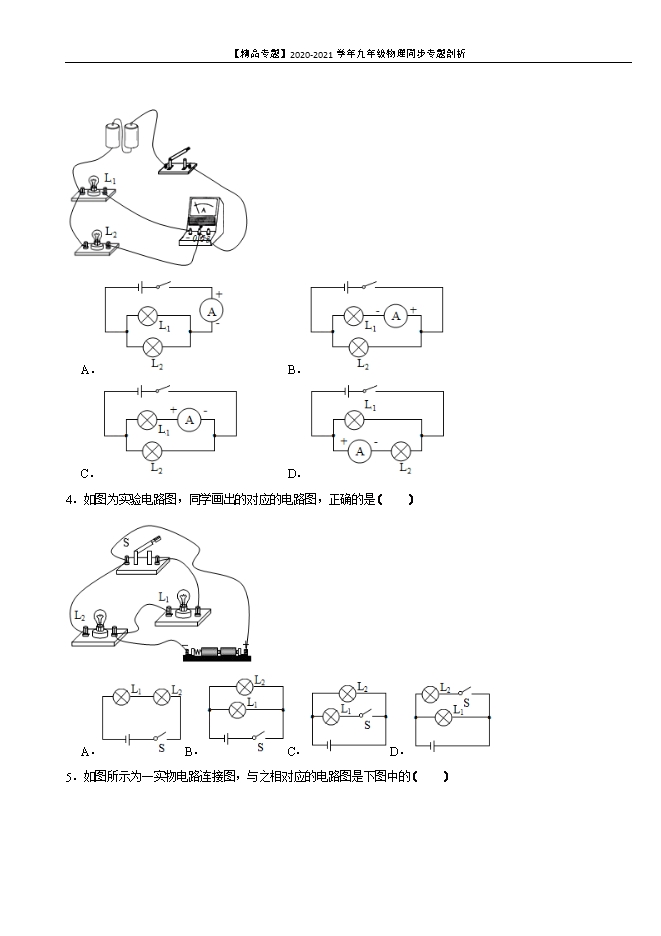

【内容简介】1.如图所示,与实物一致的电路图是 A. B. C. D. 【解析】由图可知,电流从电源的正极出来后,先后经过电流表、灯泡 、开关、灯泡 回到电源的负极,所以该电路为串联电路,电流表测量电路中的电流,电压表并联到了灯泡 的两端,测量的是 两端的电压,故 图正确。故选: 。2.下列电路图中,与实物电路对应的是 A. B. C. D. 【解析】从实物图中可以看出,两只灯泡并联,开关控制干路,电流表测量灯泡 的电流, 、两只灯泡并联,开关控制干路,电流表测量干路中的电流,故 不合题意; 、两只灯泡并联,开关控制干路,电流表测量灯泡 的电流,故 符合题意; 、两只灯泡并联,开关控制干路,电流表测量灯泡 的电流,故 不合题意; 、电流表并联在 两端,将 短路,电路为 的简单电路,故 不合题意。故选: 。3.如图所示,与实物电路相对应的电路是 A. B. C. D. 【解析】由实物电路知,两灯泡并联,开关在干路上,电流表与 的支路上,电流表由电流表正接线柱流入、负接线柱流出,由各选项电路图可知, 正确, 错误。故选: 。4.如图为实验电路图,同学画出的对应的电路图,正确的是 A. B. C. D. 【解析】由实物电路图可知,灯 与 并联,其中开关 控制 所在的支路, 图中两灯串联; 三幅图中两灯并联,而 图中开关 在干路上, 图中开关 控制 , 图中开关 控制 ,所以 错, 图正确。故选: 。
