【精品】2020年上海市二模物理分类汇编:12 电学计算(word版附答案)

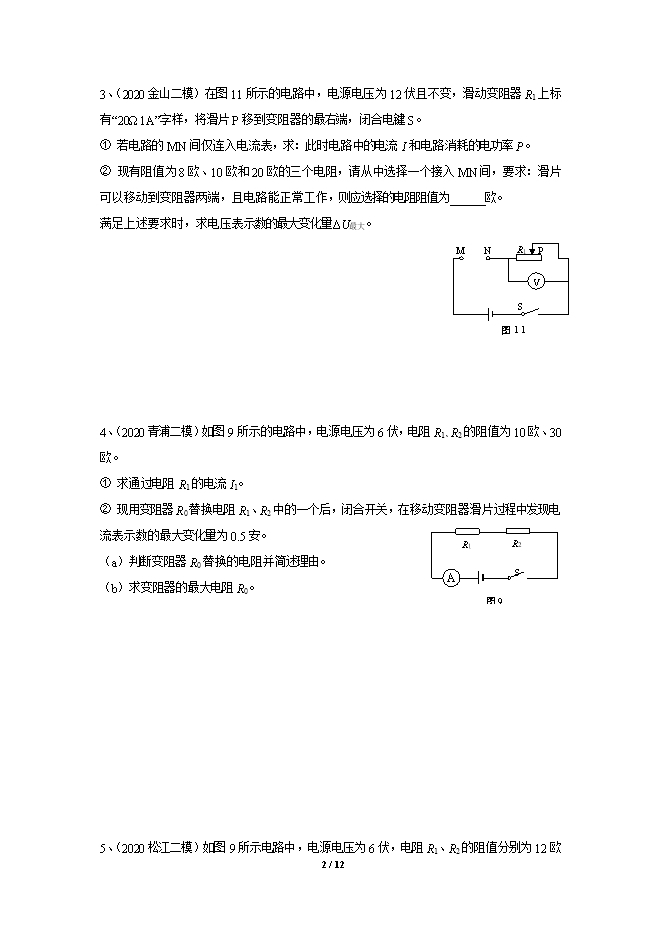

【内容简介】1、(2020闵行二模)在如图12所示的电路中,电源电压保持不变,定值电阻R1的阻值为10欧,滑动变阻器R2上标有“2安”字样。闭合开关S,移动滑片P至电路中电流最大。(1)求10秒内通过R2的电荷量。(2)在电路中某位置串联接入一电流表,当变阻器阻值从R0增大为2R0时,电流表示数从1.9安减小为1.4安;同时,在移动变阻器滑片过程中,发现电流表示数能达到的最小值为1.35安。① 请确定电流表所接位置并说明理由;② 请通过计算确定电源电压和变阻器R2的最大值。2、(2020宝山二模)在图11所示的电路中,电源电压恒定不变,R1的阻值为30欧,变阻器R2上标有“20Ω 2A”字样。将变阻器R2的划片P移到某一位置后,闭合电键S,通过R1的电流为0.2安,电流表A2的示数为如图12所示。求:⑴电源电压U。⑵通过电阻R2的电流I2。⑶安全状态下,电路所消耗的最大总功率P总最大。3、(2020金山二模)在图11所示的电路中,电源电压为12伏且不变,滑动变阻器R1上标有“20Ω 1A”字样,将滑片P移到变阻器的最右端,闭合电键S。① 若电路的MN间仅连入电流表,求:此时电路中的电流I和电路消耗的电功率P。② 现有阻值为8欧、10欧和20欧的三个电阻,请从中选择一个接入MN间,要求:滑片可以移动到变阻器两端,且电路能正常工作,则应选择的电阻阻值为______欧。满足上述要求时,求电压表示数的最大变化量ΔU最大。4、(2020青浦二模)如图9所示的电路中,电源电压为6伏,电阻R1、R2的阻值为10欧、30欧。① 求通过电阻R1的电流I1。② 现用变阻器R0替换电阻R1、R2中的一个后,闭合开关,在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安。(a)判断变阻器R0替换的电阻并简述理由。(b)求变阻器的最大电阻R0。5、(2020松江二模)如图9所示电路中,电源电压为6伏,电阻R1、R2的阻值分别为12欧和6欧,闭合开关S,求:①电流表的示数。②通电10秒钟,电流通过电阻R2所做的功W2。③断开S,将电阻R2拆下,再将标有“30Ω 2A”字样的滑动变阻器R3接入剩余电路中(其余原件位置不变),重新闭合S,移动滑片,记录电流表示数如下表所示。(a)表中有1个数据记录错误,该错误数据值是 A;(b)请根据表中数据判断R1与R3的连接方式并简述理由。
部分内容预览
