【精品】2020年上海市二模物理分类汇编:10 伏安法电学实验(word版附答案)

ID:132863 2020年06月18日 资料纠错 有奖上传 收藏

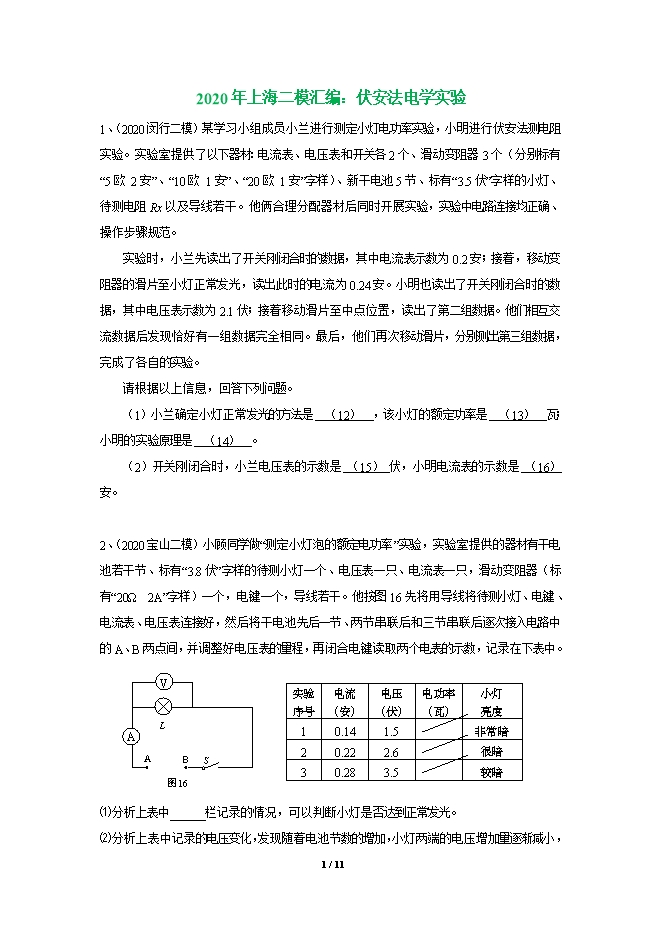

【内容简介】1、(2020闵行二模)某学习小组成员小兰进行测定小灯电功率实验,小明进行伏安法测电阻实验。实验室提供了以下器材:电流表、电压表和开关各2个、滑动变阻器3个(分别标有“5欧 2安”、“10欧 1安”、“20欧 1安”字样)、新干电池5节、标有“3.5伏”字样的小灯、待测电阻Rx以及导线若干。他俩合理分配器材后同时开展实验,实验中电路连接均正确、操作步骤规范。实验时,小兰先读出了开关刚闭合时的数据,其中电流表示数为0.2安;接着,移动变阻器的滑片至小灯正常发光,读出此时的电流为0.24安。小明也读出了开关刚闭合时的数据,其中电压表示数为2.1伏;接着移动滑片至中点位置,读出了第二组数据。他们相互交流数据后发现恰好有一组数据完全相同。最后,他们再次移动滑片,分别测出第三组数据,完成了各自的实验。请根据以上信息,回答下列问题。(1)小兰确定小灯正常发光的方法是  (12)  ,该小灯的额定功率是  (13)  瓦;小明的实验原理是  (14)  。(2)开关刚闭合时,小兰电压表的示数是 (15) 伏,小明电流表的示数是 (16) 安。2、(2020宝山二模)小顾同学做“测定小灯泡的额定电功率”实验,实验室提供的器材有干电池若干节、标有“3.8伏”字样的待测小灯一个、电压表一只、电流表一只,滑动变阻器(标有“20Ω  2A”字样)一个,电键一个,导线若干。他按图16先将用导线将待测小灯、电键、电流表、电压表连接好,然后将干电池先后一节、两节串联后和三节串联后逐次接入电路中的A、B两点间,并调整好电压表的量程,再闭合电键读取两个电表的示数,记录在下表中。 ⑴分析上表中______栏记录的情况,可以判断小灯是否达到正常发光。⑵分析上表中记录的电压变化,发现随着电池节数的增加,小灯两端的电压增加量逐渐减小,造成这一现象的原因可能是_________________________。⑶为了利用实验室提供的这些器材使小灯正常发光,小顾同学接下来的操作是:___________________________________________________________。⑷小顾同学按合理的设计方案正确连接电路,且操作步骤正确,当小灯正常发光时电流表的示数如图17所示,则小灯的额定电流为______安,小灯的额定功率为______瓦。 3、(2020金山二模)现有器材:电源两个(电压分别4.5伏和6伏),电压表、电流表和电键各两个,滑动变阻器A、B两个(A标有“10Ω  1Α” 、B标有“20Ω  2Α”字样),待测小灯泡(标有“2.5V”字样)和待测电阻RX各一个,及导线若干。小华做“用电流表、电压表测电阻” 实验,小红同时要做“测定小灯泡的电功率”实验,两位同学分配器材,然后使用各自分得的器材正确连接电路后进行实验。 ① 在小华的实验中,实验步骤正确,当刚闭合电键时发现两电表的示数如图14(a)、(b)所示,(a)此时测得的电阻Rx=  (13)  欧。(精确到0.1欧)(b)小华继续实验获取多组数据,是为了  (14)  。② 在小红的实验中,当滑片在变阻器的中点附近(阻值为最大阻值的一半)时,小灯正常发光。(a)小红在实验中,选择的滑动变阻器是  (15)  (选填“A”或“B”)。(b)计算出小灯泡的额定功率P额。(需写出计算过程)  (16)  4、(2020青浦二模)小华同学做“测定小灯泡的电功率”实验,现有电源(电压不变)、待测小灯(标有“0.28A”字样)、电流表、电压表(只有0~3伏完好)、滑动变阻器、开关以及导线若干。他正确连接电路进行实验,在移动变阻器滑片至某一位置时,发现电压表、电流表的示数如图12(a)、(b)所示,小灯发光偏暗。他经过思考后,在不改变滑片P位置的情况下重新连接电路,闭合开关,电压表示数如图12(c)所示,然后移动变阻器滑片使小灯正常发光,发现电压表的指针由12(c)位置偏转了8小格。
