【精品】2020年上海市二模物理分类汇编:09 故障电路(word版附答案)

ID:132861 2020年06月18日 资料纠错 有奖上传 收藏

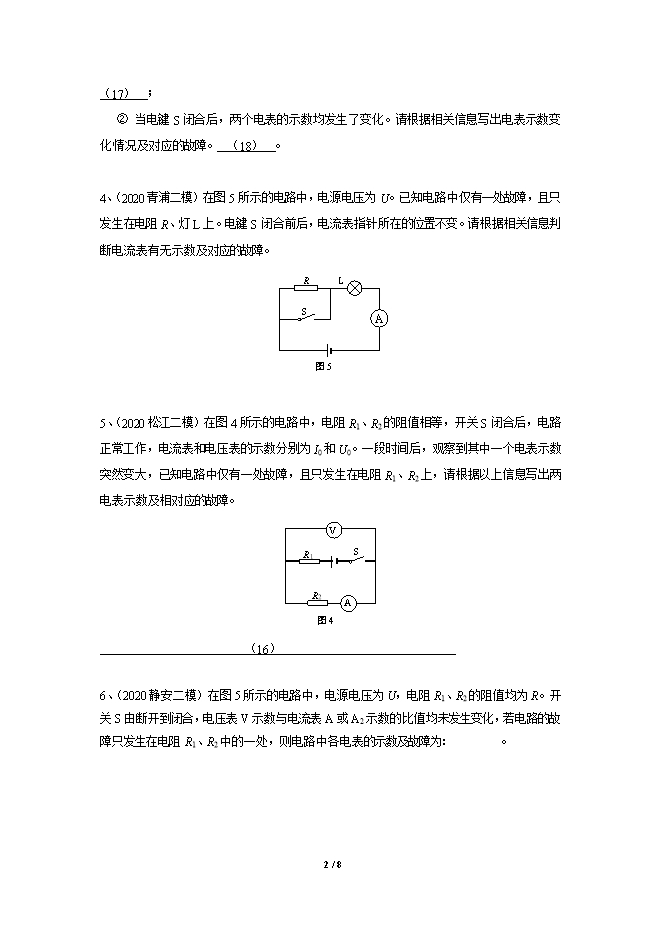

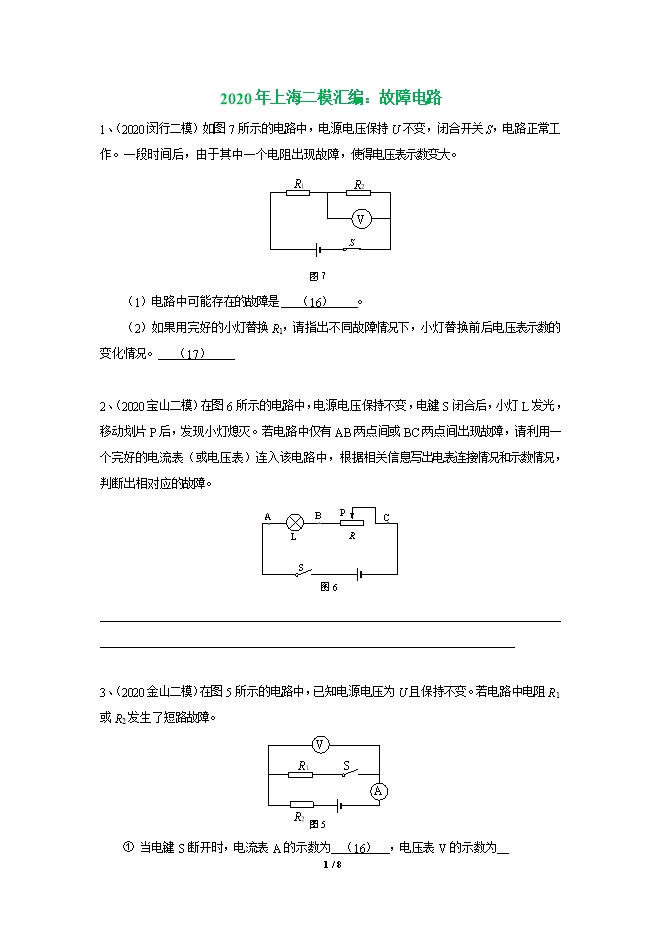

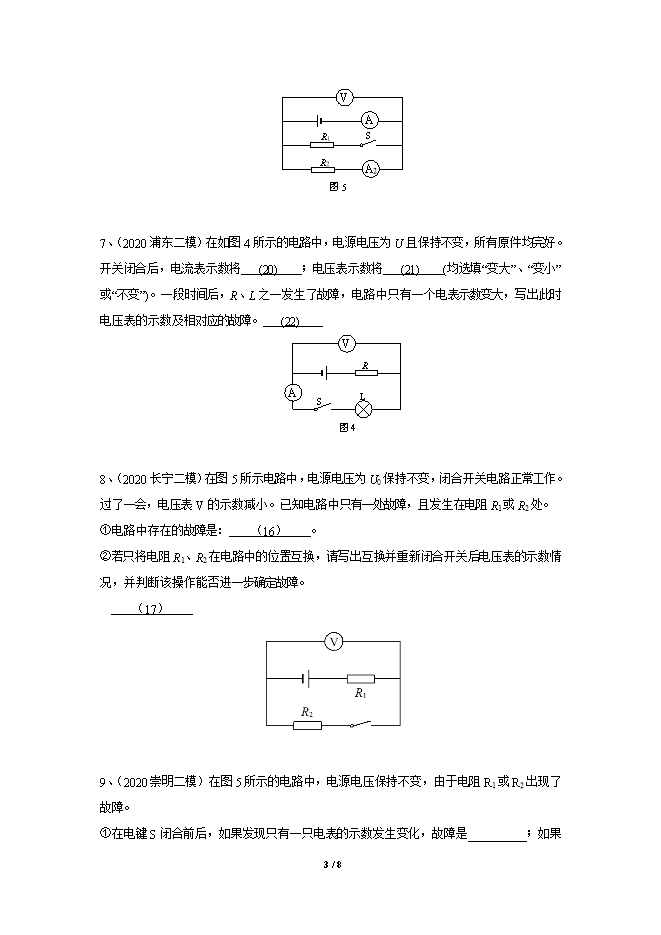

【内容简介】1、(2020闵行二模)如图7所示的电路中,电源电压保持U不变,闭合开关S,电路正常工作。一段时间后,由于其中一个电阻出现故障,使得电压表示数变大。 (1)电路中可能存在的故障是   (16)    。(2)如果用完好的小灯替换R1,请指出不同故障情况下,小灯替换前后电压表示数的变化情况。   (17)    2、(2020宝山二模)在图6所示的电路中,电源电压保持不变,电键S闭合后,小灯L发光,移动划片P后,发现小灯熄灭。若电路中仅有AB两点间或BC两点间出现故障,请利用一个完好的电流表(或电压表)连入该电路中,根据相关信息写出电表连接情况和示数情况,判断出相对应的故障。 ______________________________________________________________________________________________________________________________________________________3、(2020金山二模)在图5所示的电路中,已知电源电压为U且保持不变。若电路中电阻R1或R2发生了短路故障。 ① 当电键S断开时,电流表A的示数为  (16)  ,电压表V的示数为  (17)  ;② 当电键S闭合后,两个电表的示数均发生了变化。请根据相关信息写出电表示数变化情况及对应的故障。  (18)  。4、(2020青浦二模)在图5所示的电路中,电源电压为U。已知电路中仅有一处故障,且只发生在电阻R、灯L上。电键S闭合前后,电流表指针所在的位置不变。请根据相关信息判断电流表有无示数及对应的故障。________(19) 5、(2020松江二模)在图4所示的电路中,电阻R1、R2的阻值相等,开关S闭合后,电路正常工作,电流表和电压表的示数分别为I0和U0。一段时间后,观察到其中一个电表示数突然变大,已知电路中仅有一处故障,且只发生在电阻R1、R2上,请根据以上信息写出两电表示数及相对应的故障。                          (16)                              6、(2020静安二模)在图5所示的电路中,电源电压为U,电阻R1、R2的阻值均为R。开关S由断开到闭合,电压表V示数与电流表A或A2示数的比值均未发生变化,若电路的故障只发生在电阻R1、R2中的一处,则电路中各电表的示数及故障为:________(16)。
