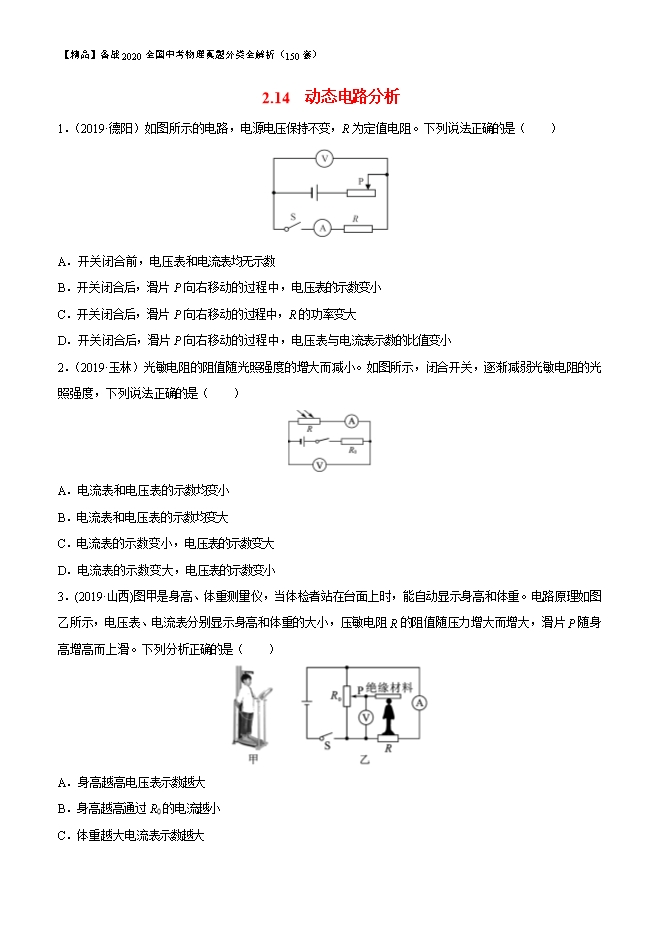

【内容简介】1．（2019·德阳）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（    ）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小C．开关闭合后，滑片P向右移动的过程中，R的功率变大D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】B【解析】A、开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；故A错误；B、开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I=可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，故B正确；C、开关闭合后，滑片P向右移动的过程中，定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，故C错误；D、由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D错误。2．（2019·玉林）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（　　）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小【答案】C【解析】由电路图可知，光敏电阻R与定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流，因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐减弱光敏电阻的光照强度时，光敏电阻R的阻值变大，电路的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故BD错误；由U=IR可知，R0两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即电压表的示数变大，故A错误、C正确。3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　）A．身高越高电压表示数越大     B．身高越高通过R0的电流越小C．体重越大电流表示数越大     D．体重越大电路消耗总功率越大【答案】A【解析】由电路图可知，R与R0串联，电压表测滑片P下方电阻丝两端的电压，电流表测串联电路中的电流。因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，即将滑动变阻器连接成为一只定值电阻，所以，由I＝可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U＝IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I＝可知，通过R的电流越小，即电流表的示数越小，故C错误；由P＝UI可知，电路消耗总功率越小，故D错误。
