上海市2020年中考备考复习资料汇编:专题03 动态电路分析

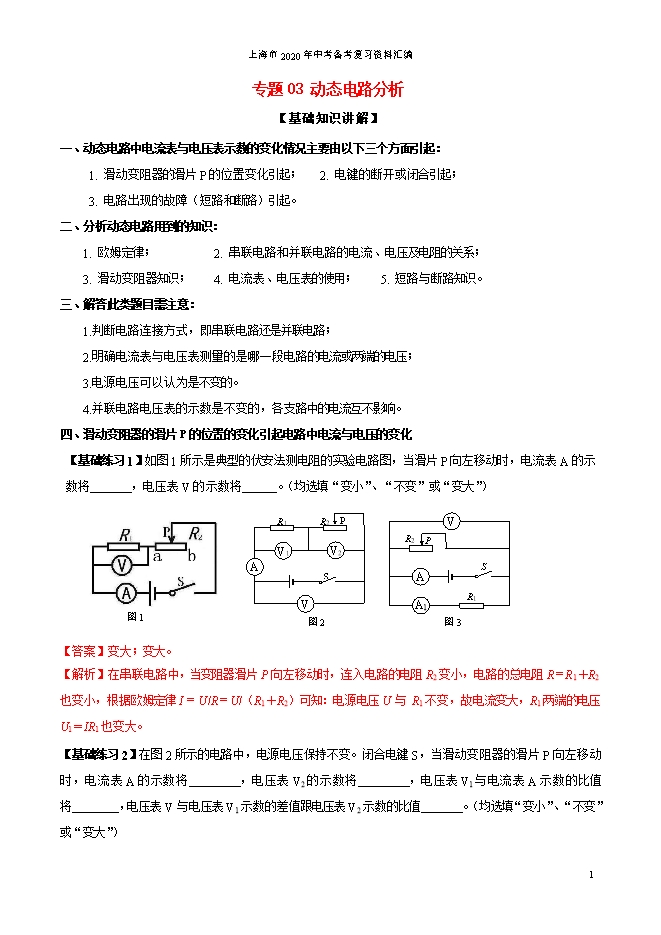

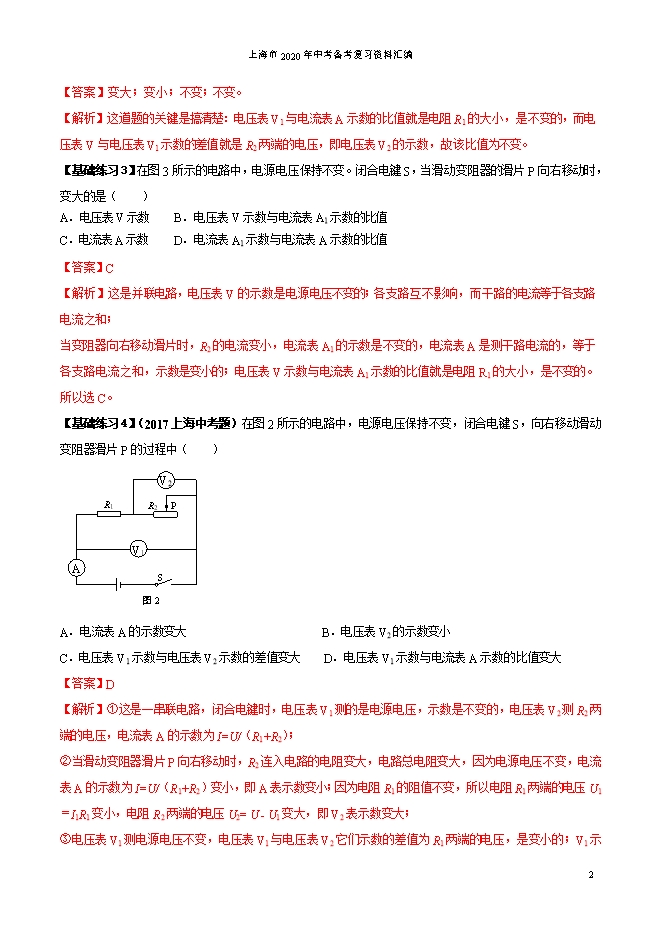

【内容简介】一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起:1. 滑动变阻器的滑片P的位置变化引起; 2. 电键的断开或闭合引起;3. 电路出现的故障(短路和断路)引起。二、分析动态电路用到的知识:1. 欧姆定律; 2. 串联电路和并联电路的电流、电压及电阻的关系;3. 滑动变阻器知识; 4. 电流表、电压表的使用; 5. 短路与断路知识。三、解答此类题目需注意:1.判断电路连接方式,即串联电路还是并联电路;2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压;3.电源电压可以认为是不变的。4.并联电路电压表的示数是不变的,各支路中的电流互不影响。四、滑动变阻器的滑片P的位置的变化引起电路中电流与电压的变化【基础练习1】如图1所示是典型的伏安法测电阻的实验电路图,当滑片P向左移动时,电流表A的示数将 ,电压表V的示数将 。(均选填“变小”、“不变”或“变大”) 【答案】变大;变大。【解析】在串联电路中,当变阻器滑片P向左移动时,连入电路的电阻R2变小,电路的总电阻R=R1+R2也变小,根据欧姆定律I=U/R=U/(R1+R2)可知:电源电压U与R1不变,故电流变大,R1两端的电压U1=IR1也变大。【基础练习2】在图2所示的电路中,电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向左移动时,电流表A的示数将 ,电压表V2的示数将 ,电压表V1与电流表A示数的比值将 ,电压表V与电压表V1示数的差值跟电压表V2示数的比值 。(均选填“变小”、“不变”或“变大”)【答案】变大;变小;不变;不变。【解析】这道题的关键是搞清楚:电压表V1与电流表A示数的比值就是电阻R1的大小,是不变的,而电压表V与电压表V1示数的差值就是R2两端的电压,即电压表V2的示数,故该比值为不变。【基础练习3】在图3所示的电路中,电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向右移动时,变大的是( )A.电压表V示数 B.电压表V示数与电流表A1示数的比值 C.电流表A示数 D.电流表A1示数与电流表A示数的比值【答案】C【解析】这是并联电路,电压表V的示数是电源电压不变的;各支路互不影响,而干路的电流等于各支路电流之和;当变阻器向右移动滑片时,R2的电流变小,电流表A1的示数是不变的,电流表A是测干路电流的,等于各支路电流之和,示数是变小的;电压表V示数与电流表A1示数的比值就是电阻R1的大小,是不变的。所以选C。 【基础练习4】(2017上海中考题)在图2所示的电路中,电源电压保持不变,闭合电键S,向右移动滑动变阻器滑片P的过程中( ) A.电流表A的示数变大 B.电压表V2的示数变小C.电压表V1示数与电压表V2示数的差值变大 D.电压表V1示数与电流表A示数的比值变大【答案】D【解析】①这是一串联电路,闭合电键时,电压表V1测的是电源电压,示数是不变的,电压表V2测R2两端的电压,电流表A的示数为I=U/(R1+R2);②当滑动变阻器滑片P向右移动时,R2连入电路的电阻变大,电路总电阻变大,因为电源电压不变,电流表A的示数为I=U/(R1+R2)变小,即A表示数变小;因为电阻R1的阻值不变,所以电阻R1两端的电压U1=I1R1变小,电阻R2两端的电压U2= U - U1变大,即V2表示数变大;③电压表V1测电源电压不变,电压表V1与电压表V2它们示数的差值为R1两端的电压,是变小的;V1示数与A示数的比值是电路中的总电阻R=R1+R2,是变大的,综上所述,选项D是正确的。五、电键的断开或闭合引起电路中电流与电压的变化
