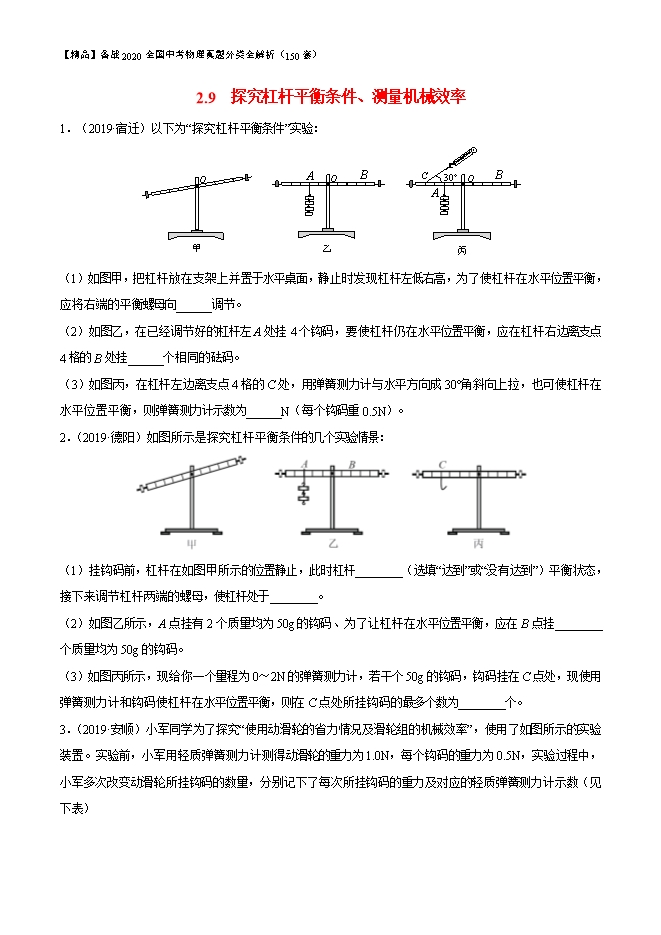

【内容简介】1．（2019·宿迁）以下为“探究杠杆平衡条件”实验：（1）如图甲，把杠杆放在支架上并置于水平桌面，静止时发现杠杆左低右高，为了使杠杆在水平位置平衡，应将右端的平衡螺母向______调节。（2）如图乙，在已经调节好的杠杆左A处挂4个钩码，要使杠杆仍在水平位置平衡，应在杠杆右边离支点4格的B处挂______个相同的砝码。（3）如图丙，在杠杆左边离支点4格的C处，用弹簧测力计与水平方向成30°角斜向上拉，也可使杠杆在水平位置平衡，则弹簧测力计示数为______N（每个钩码重0.5N）。【答案】右   2   2【解析】（1）把杠杆放在支架上并置于水平桌面后，发现杠杆左低右高，为了使杠杆在水平位置平衡，应将右端平衡螺母向右调节；（2）设杠杆的一个小格为L，一个钩码的重为G，乙图，设在B处悬挂钩码的个数为n，由杠杆平衡条件得：4G×2L=nG×4L，解得：n=2，即应在杠杆右边B处挂2个钩码；（3）当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，此时动力臂等于OC=×4L=2L；根据杠杆的平衡条件F1L1=F2L2可得，测力计的示数：F1===2N。2．（2019·德阳）如图所示是探究杠杆平衡条件的几个实验情景：（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆________（选填“达到”或“没有达到”）平衡状态，接下来调节杠杆两端的螺母，使杠杆处于________。（2）如图乙所示，A点挂有2个质量均为50g的钩码、为了让杠杆在水平位置平衡，应在B点挂________个质量均为50g的钩码。（3）如图丙所示，现给你一个量程为0～2N的弹簧测力计，若干个50g的钩码，钩码挂在C点处，现使用弹簧测力计和钩码使杠杆在水平位置平衡，则在C点处所挂钩码的最多个数为________个。【答案】达到   水平位置平衡   3   6【解析】（1）杠杆保持静止，此时杠杆处于静止状态，达到平衡；由图中，杠杆的右端较高，平衡螺母应向右端移动使杠杆在水平位置平衡；（2）设杠杆的一个小格为L，一个钩码重为G，因为，F1l1=F2l2，所以，2G×3L=nG×2L，所以，n=3，所以在B处挂3个钩码。（3）为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上，动力臂为最长，F作用点在最左端，根据杠杆的平衡条件，在C点处所挂钩码的最多个数：nG×4L=F×6L，nmg×4L=F×6L，代入数据：n×0.05kg×10N/kg×4L=2N×6L，解得，n=6。3．（2019·安顺）小军同学为了探究“使用动滑轮的省力情况及滑轮组的机械效率”，使用了如图所示的实验装置。实验前，小军用轻质弹簧测力计测得动滑轮的重力为1.0N，每个钩码的重力为0.5N，实验过程中，小军多次改变动滑轮所挂钩码的数量，分别记下了每次所挂钩码的重力及对应的轻质弹簧测力计示数（见下表）
