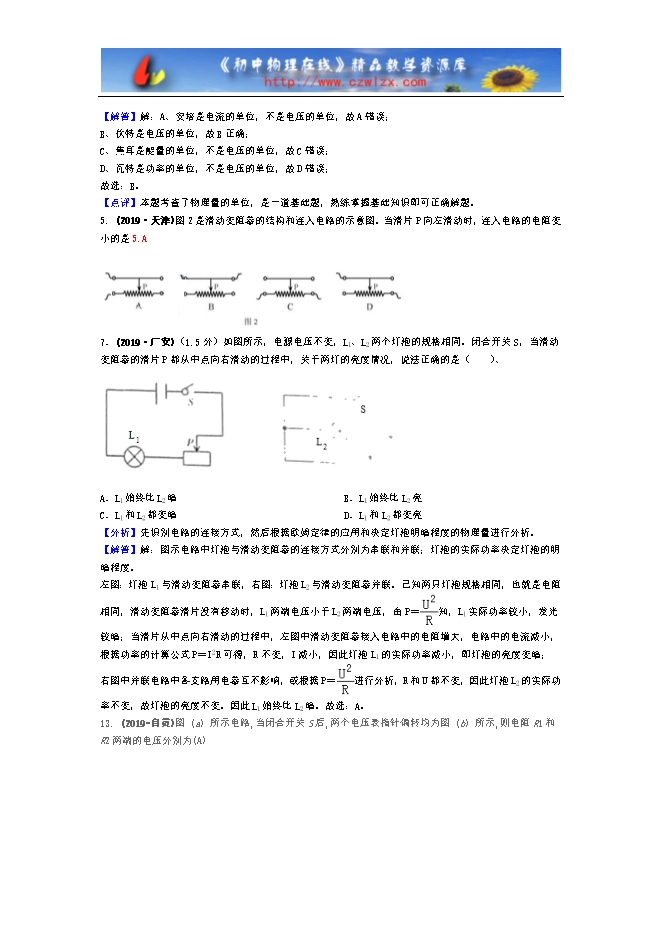

【内容简介】 一、填空题 13 . （2019·东营） 如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在 此电路中水果扮演的角色是                   ：它为发光二极管提供了               ，使自由电荷在电路中定向运动起来。 1 3 ．【答案】：电源（电池）（1 分）   电压（1 分） 11. （2019·淮安）如阁所示是淮安某路口安装的一种太阳能交通信号灯。太阳能属于 一种 （选填“可再生”或“不可再生”）能源，用    ▲    材料制成的LED（发 光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。 34. （2019·铜仁） 滑动变阻器是通过改变接入电路中电阻丝的           来改变电阻的大小，从而改变流过电路中的             。 34．【答案】：长度，电流； 二、选择题 7．（2019·菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） A．                    B．                    C．                    D． 【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片p之间的部分。 （2）当滑片滑动时，接入电路的电阻丝变长，则电阻变大，变短则电阻变小。 【解答】解： a、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故a不符合题意； b、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故b不符合题意； c、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故c符合题意； d、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故d不符合题意。 故选：c。   1．（2019·湘潭）在国际单位制中，电压的单位是（　　） A．安培                   B．伏特                C．焦耳               D．瓦特 【分析】根据对各物理量单位的掌握分析答题。 【解答】解：A、安培是电流的单位，不是电压的单位，故A错误； B、伏特是电压的单位，故B正确； C、焦耳是能量的单位，不是电压的单位，故C错误； D、瓦特是功率的单位，不是电压的单位，故D错误； 故选：B。 【点评】本题考查了物理量的单位，是一道基础题，熟练掌握基础知识即可正确解题。 5. (2019·天津)图2是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是5.A   7．(2019·广安)（1.5分）如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（　　）、 A．L1始终比L2暗                                  B．L1始终比L2亮  C．L1和L2都变暗                                  D．L1和L2都变亮 【分析】先识别电路的连接方式，然后根据欧姆定律的应用和决定灯泡明暗程度的物理量进行分析。 【解答】解：图示电路中灯泡与滑动变阻器的连接方式分别为串联和并联；灯泡的实际功率决定灯泡的明暗程度。 左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。已知两只灯泡规格相同，也就是电阻相同，滑动变阻器滑片没有移动时，L1两端电压小于L2两端电压，由P＝知，L1实际功率较小，发光较暗；当滑片从中点向右滑动的过程中，左图中滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可得，R不变，I减小，因此灯泡L1的实际功率减小，即灯泡的亮度变暗； 右图中并联电路中各支路用电器互不影响，或根据P＝进行分析，R和U都不变，因此灯泡L2的实际功率不变，故灯泡的亮度不变。因此L1始终比L2暗。故选：A。 13. (2019•自贡)图 (a) 所示电路,当闭合开关S后,两个电压表指针偏转均为图 (b) 所示,则电阻R1和R2两端的电压分别为(A) A. 8 V    2 VB. 10 V    2 VC. 2 V    8 VD. 2 V    10 V   2. （2019·成都）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为（   ） A.1.5V   B.5V   C.l10V   D.220V 2.B 解析：手机是我们生活中常用的用电器，充电时电压约为5V。 考点： 此题考查生活中的电压。在复习中还应注意：家庭电路电压220V，一节干电池电压为1.5V 13. （2019·福建）在相同温度下,关丁导体的电阻，下列说法止确的是 A.铜线的电阻一定比铝线的小 B.长度相同粗细也相同的铜线和铝线电阻相等 C.     长度相同的两根铜线,粗的那根电阻较大 D.     粗细相同的两根铜线,长的那根电阻较大 13. 【答案】： D    15．（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　） A．a为电流表，b为电流表                         B．a为电压表，b为电流表  C．a为电流表，b为电压表                         D．a为电压表，b为电压表 选：B。 7．（2019·邵阳）现代生产生活中需要各种各样的材料，下列说法正确的是（　　） A．超导体是一种电阻超级大的材料  B．橡胶、铝、塑料都是很好的绝缘材料  C．用半导体材料可以制成性能优良的输电导线 D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
