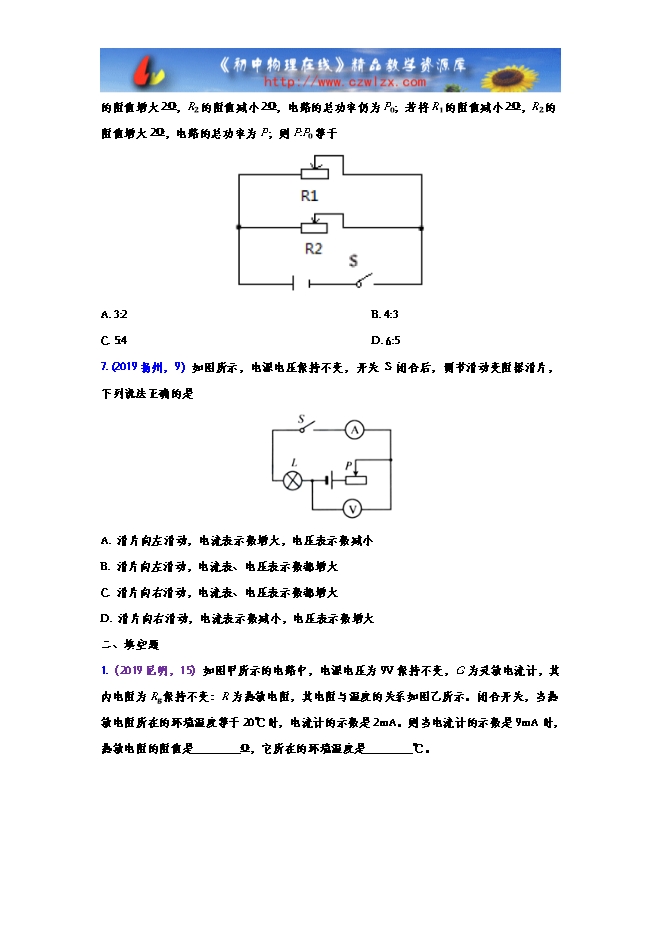

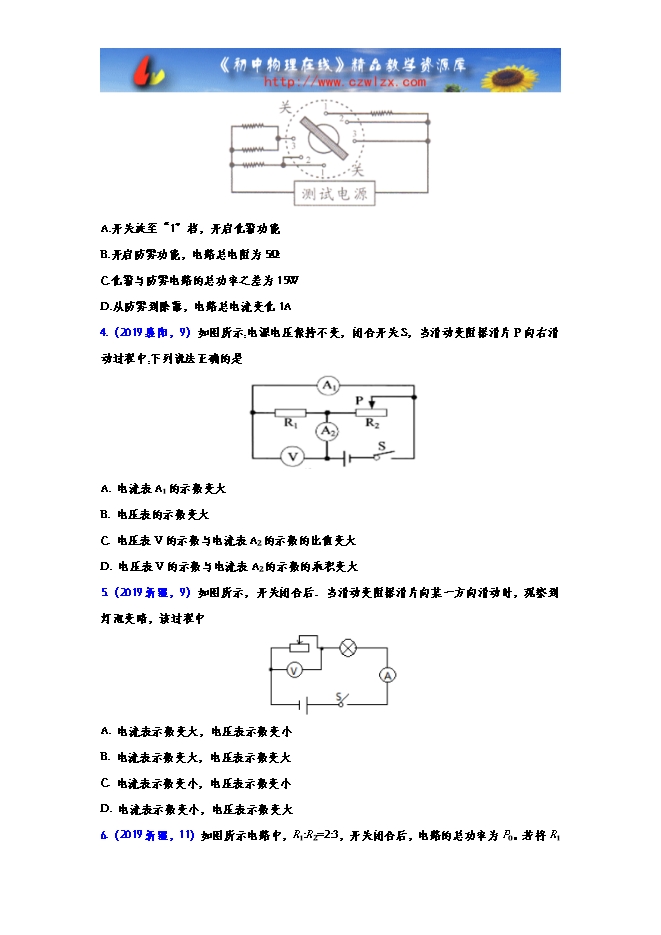

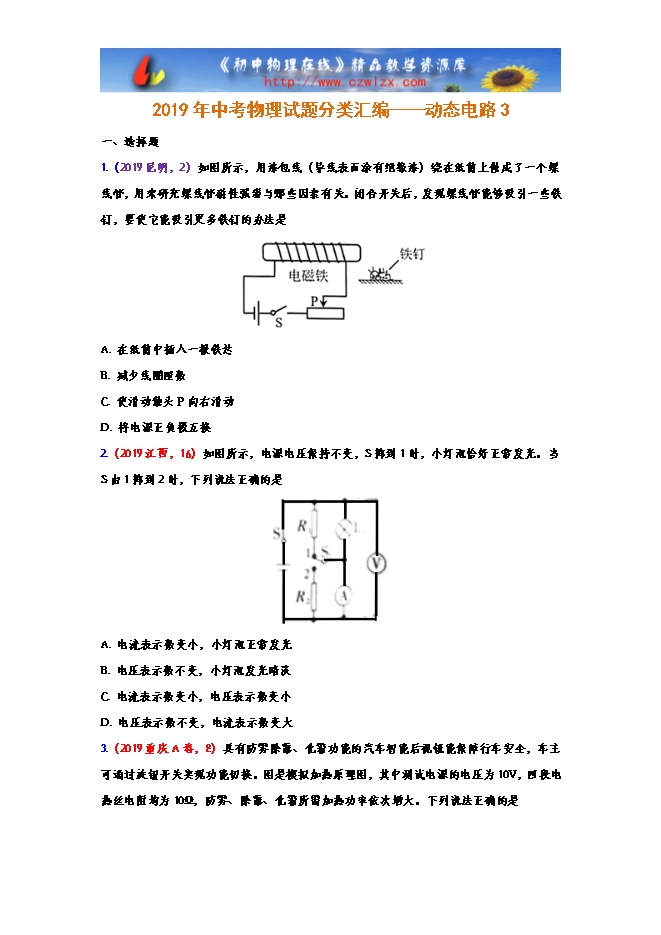

【内容简介】 一、选择题 1. （ 2019 昆明，2） 如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是 A. 在纸筒中插入一根铁芯 B. 减少线圈匝数 C. 使滑动触头P向右滑动 D. 将电源正负极互换 【答案】A 2. （2019江西，16） 如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光。当S由1掷到2时，下列说法正确的是 A. 电流表示数变小，小灯泡正常发光 B. 电压表示数不变，小灯泡发光暗淡 C. 电流表示数变小，电压表示数变小 D. 电压表示数不变，电流表示数变大 【答案】A 3. （2019重庆A卷，8） 具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是 A. 开关旋至“1”档，开启化霜功能 B. 开启防雾功能，电路总电阻为5Ω C. 化霜与防雾电路的总功率之差为15W D. 从防雾到除露，电路总电流变化1A 【答案】C 4. （2019襄阳，9） 如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是 A. 电流表A1的示数变大 B. 电压表的示数变大 C. 电压表V的示数与电流表A2的示数的比值变大 D. 电压表V的示数与电流表A2的示数的乘积变大 【答案】C 5. （2019新疆，9） 如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中 A. 电流表示数变大，电压表示数变小 B. 电流表示数变大，电压表示数变大 C. 电流表示数变小，电压表示数变小 D. 电流表示数变小，电压表示数变大 【答案】D 6. （2019新疆，11） 如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于 A. 3:2                                                         B. 4:3 C. 5:4                                                         D. 6:5 【答案】A 7. (2019 扬州，9） 如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是 A. 滑片向左滑动，电流表示数增大，电压表示数减小 B. 滑片向左滑动，电流表、电压表示数都增大 C. 滑片向右滑动，电流表、电压表示数都增大 D. 滑片向右滑动，电流表示数减小，电压表示数增大 【答案】B 二、填空题 1. （2019昆明，15） 如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。 【答案】(1). 500(2). 140 2. （2019重庆A卷，12） 图的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω  2 A”的字样，两表的量程分别是0~3 A和0~15 V。闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______ A。 当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表。示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V。 【答案】 (1).1A (2).26V 3. （2019重庆B卷，12） 如图所示，电源电压保持不变.滑动变望器的滑片P移动到某一位置不动，然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表。第4次实验时电阻箱的电功率为____W；分析数据发现：电阻箱在第2、6次（或第3、5次）实验时电功率相等。由此推理：电阻箱在第1次与后而第n次实验时的电功率也相等.则第n次实验时电阻箱的阻值为____
