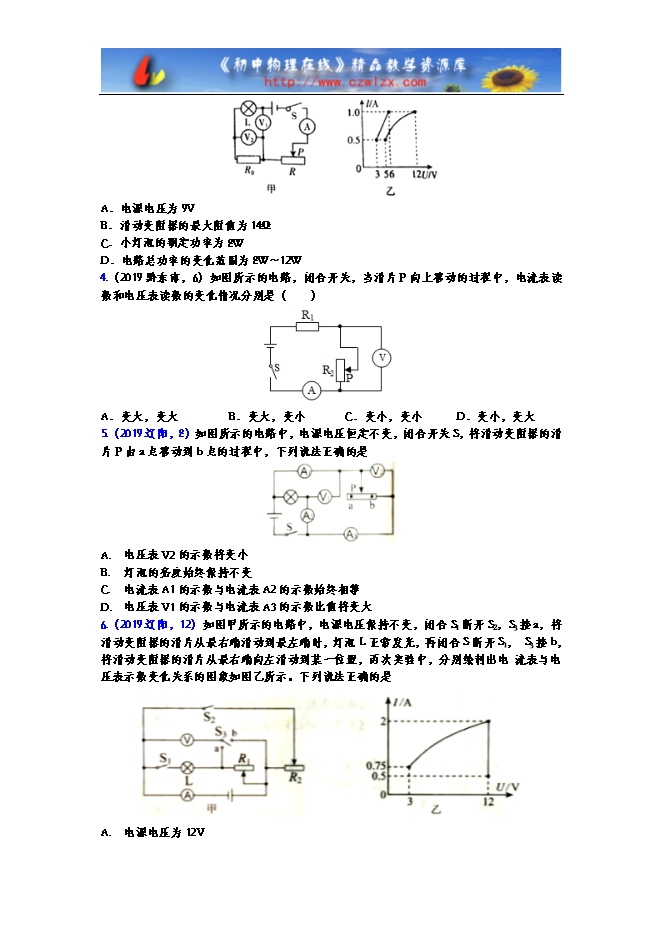

【内容简介】 一、选择题 1. （2019临沂，20） 如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U图象。闭合开关S后，下列判断正确的是（　　）   A. 滑动变阻器的滑片P向左滑动时，灯泡变暗 B. 电流表示数为 时，灯泡的电阻是 C. 电压表示数为 时，小灯泡的功率是 D. 小灯泡正常发光时，滑动变阻器的电功率是 【答案】D 2. （2019巴彦淖尔，7） 如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（　　） A ．电源电压为9V   B ．滑动变阻器的最大阻值为18Ω C ．调节电路元件，可使电压表达到的最大值为4.5V    D ．电路的最小功率与最大功率之比为3：16 【答案】D 3. （2019通辽，15） 如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（　　） A ．电源电压为9V B ．滑动变阻器的最大阻值为14Ω C ．小灯泡的额定功率为8W D ．电路总功率的变化范围为8W～12W 【答案】B 4. （2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（　　） A ．变大，变大          B．变大，变小        C．变小，变小       D．变小，变大 【答案】D 5. （2019辽阳， 8 ） 如图所示的电路中，电源电压恒定不变，闭合开关 S ，将滑动变阻器的滑 片 P 由 a 点移动到 b 点的过程中，下列说法正确的是 A.     电压表 V2 的示数将变小 B.     灯泡的亮度始终保持不变 C.     电流表 A1 的示数与电流表 A2 的示数始终相等 D.    电压表V 1 的示数与电流表 A3 的示数比值将变 大 【答案】B 6. （2019辽阳， 12 ） 如图甲 所 示的电路中，电源电压保持不变，闭合 S 1 断开 S2 ， S 3 接 a ， 将滑动变阻器的滑片从最右端滑动到最左端时，灯泡 L 正常发光，再闭合 S 断开 S1 ， S3 接 b ， 将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是 A.     电源电压为 12V B.     灯泡的额定功率为 24W C.     闭合 S1 断升 S2 ，S3 接 a 时，灯泡 L 的最 小功 率为 6W D.    滑动变阻器 R2 的最大阻值为24 Ω 【答案】ABD 7. （2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　） A ．电压表V的示数变大 B ．电流表A2的示数变小 C ．电压表V的示数与电流表A1的示数的乘积变大 D ．电压表V的示数与电流表A1的示数的比值变大 【答案】D 8. （2019枣庄，11）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（　　） A ．电流表的示数变化范围0.3A～0.6A     B ．灯泡消耗的最小功率为0.9W   C ．电路消耗的最大总功率为2.7W     D ．滑动变阻器允许调节的阻值范围是4Ω～10Ω 【答案】D 9. （2019泰安，14） 如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。下列说法中 ①电源电压为4.5V ②变阻器接入电路的阻值范围是3Ω～12Ω ③小灯的最小功率为0.135W ④电路的最大功率2.25W A ．只有①③正确                    B．只有①②正确           C ．只有①②④正确             D．①②③④都正确 【答案】C 10. （2019 青岛，12） 如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是
