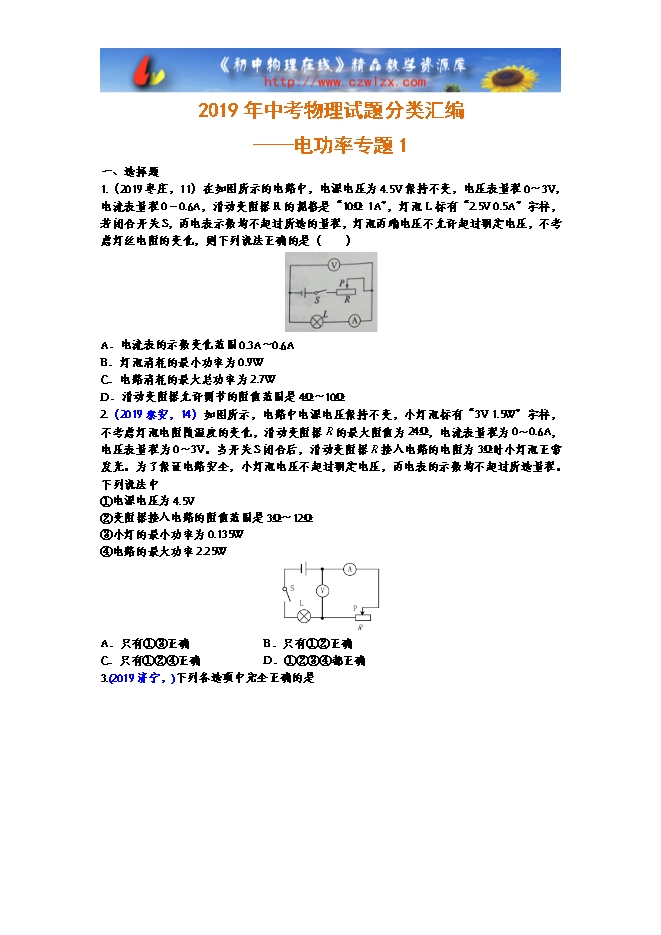

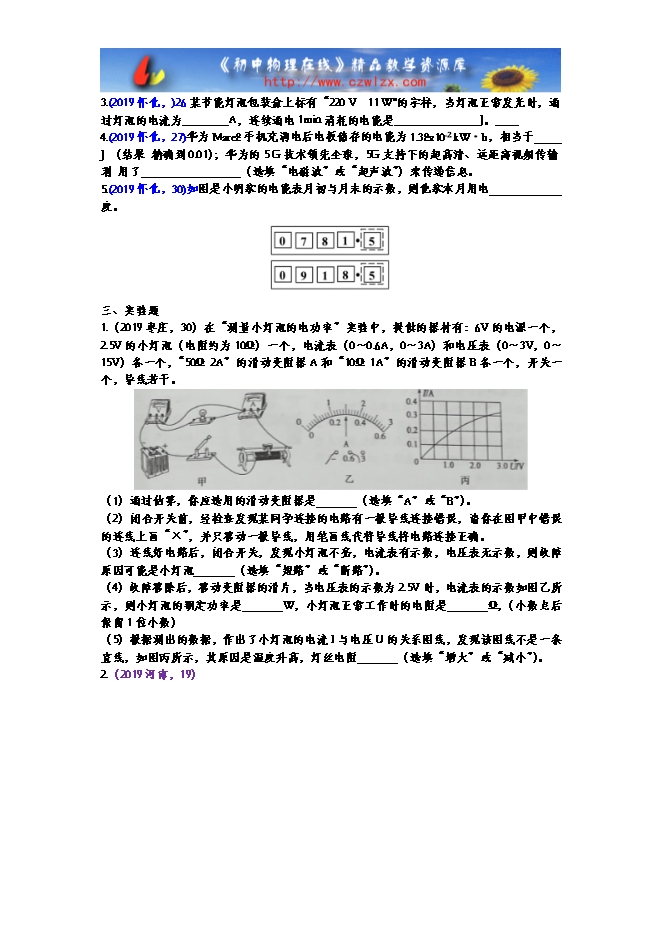

【内容简介】 一、 选择题 1. （2019枣庄，11）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（　　） A ．电流表的示数变化范围0.3A～0.6A     B ．灯泡消耗的最小功率为0.9W   C ．电路消耗的最大总功率为2.7W     D ．滑动变阻器允许调节的阻值范围是4Ω～10Ω 【答案】D 2. （2019泰安，14） 如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。下列说法中 ①电源电压为4.5V ②变阻器接入电路的阻值范围是3Ω～12Ω ③小灯的最小功率为0.135W ④电路的最大功率2.25W A ．只有①③正确                    B．只有①②正确           C ．只有①②④正确             D．①②③④都正确 【答案】C 3.(2019 济宁，) 下列各选项中完全正确的是         【答案】A 4. （2019 青岛，12） 如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是   A. 只闭合开关 S，加热器的功率为 990W B. 开关 S  闭合，S1 由断开到闭合，电路中电流变大，R2   的功率变大    C. 加热器在保温状态下工作 5min，产生3.3×10 4 J  的热量 D. 电阻 R 1 与 R2 的阻值之比为 1∶8 【答案】BC 二、填空题 1. （2019枣庄，24）在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20Ω 1A”，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，则电源电压为　   　V，定值电阻R0的阻值为　   　Ω。 【答案】12；10 2. （2019河南，5） 【答案】2100；1.2；粗 3.(2019 怀化，)26 某节能灯泡包装盒上标有“220 V  1 1 W" 的字样，当灯泡正常发光时，通过灯泡的电流为         A，连续通电1min消耗的电能是              J。    【答案】 0.05 ；660 4.(2019 怀化，27) 华为 Mate8 手机充满电后电板储存的电能为 1.38x10-2 kW ・ h ， 相 当 于             J （结果 精确到0.01）；华为的5 G技术领先全球，5G支持下的超高清、远距离视频传输利 用了                （选填“电磁波”或“超声波”）来传递信息。 【答案】 4.97 ×106；电磁波 5.(2019 怀化，30)如 图是小明家的电能表月初与月末的示数，则他家本月用电             度。 【答案】 137 三、实验题 1. （2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干。 （1）通过估算，你应选用的滑动变阻器是　   　（选填“A”或“B”）。 （2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。 （3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡　   　（选填“短路”或“断路”）。 （4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是　   　W，小灯泡正常工作时的电阻是　   　Ω，（小数点后保留1位小数） （5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻　   　（选填“增大”或“减小”）。 【答案】（1）A；（2）如图所示 ；（3）短路；（4）0.75；8.3；（5）增大 2. （2019河南，19）   【答案】（1）如图所示；（2）1.05；（3）增大；10；（4）①5.5V或U-U额；③；偏小 3. （2019泰安，23） 要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。 现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。请完成下列问题： （1）滑动变阻器应选用＿＿＿＿。 （2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至     端（选填“a”或“b”）。闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。（多选）   A ．小灯泡变亮，电压表示数变大 B ．小灯泡变亮，电流表示数变大 C ．小灯泡不发光，电流表示数接近0 D ．小灯泡不发光，电压表示数接近8V （3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。 （4）线路改正后，移动滑片，当电压表的示数为    V 时，小  灯泡正常发光，此时电流表的示数如图乙所示，则 该小灯泡的额定功率为________W。 【答案】 （1）R2（2）a   CD（3）如下图所示  （4）4.5   1.8
