2018-2019学年人教版九年级物理全册讲义:第十六章 复杂电路分析2(彩色书稿word版)

ID:112559 2019年02月21日 下载 资料纠错 有奖上传 收藏

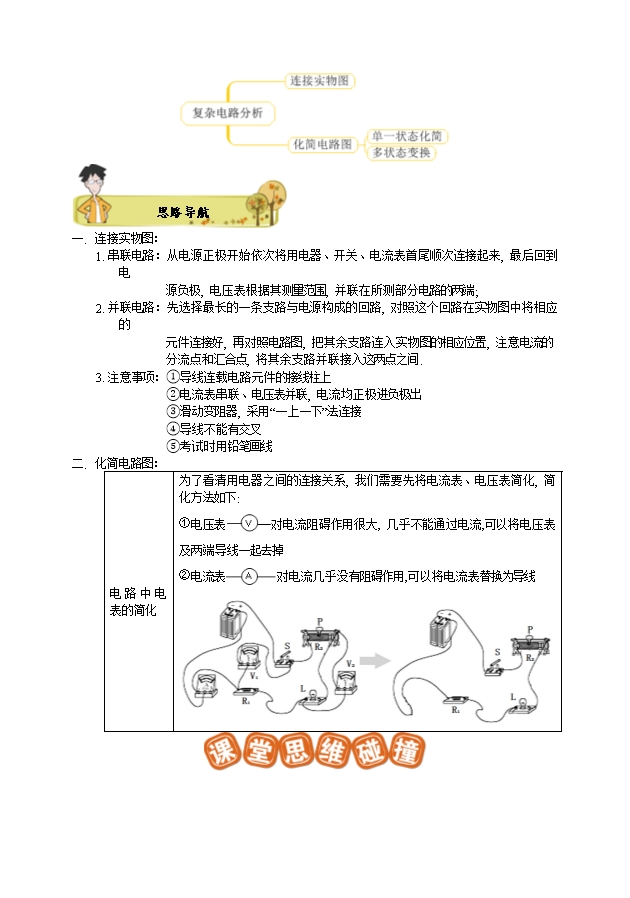

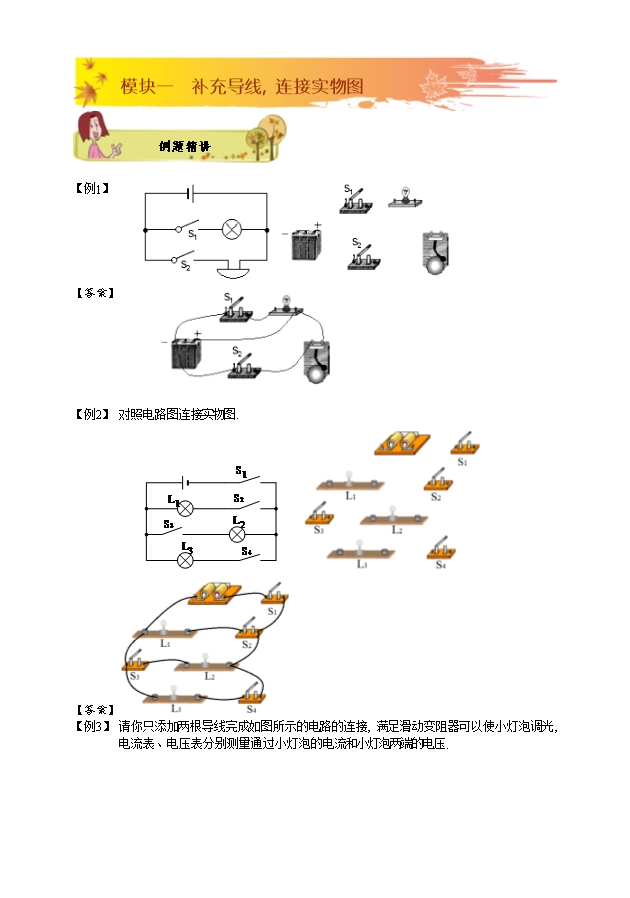

【内容简介】一.     连接实物图: 1.         串联电路:从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电 源负极, 电压表根据其测量范围, 并联在所测部分电路的两端; 2.         并联电路:先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的         元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的 分流点和汇合点, 将其余支路并联接入这两点之间. 3.         注意事项:①导线连载电路元件的接线柱上             ②电流表串联、电压表并联, 电流均正极进负极出             ③滑动变阻器, 采用“一上一下”法连接             ④导线不能有交叉 ⑤考试时用铅笔画线 二.     化简电路图: 电路中电表的简化 为了看清用电器之间的连接关系, 我们需要先将电流表、电压表简化, 简化方法如下: ①电压表对电流阻碍作用很大, 几乎不能通过电流,可以将电压表及两端导线一起去掉 ②电流表对电流几乎没有阻碍作用,可以将电流表替换为导线     模块一  补充导线, 连接实物图                 【答案】                                                   对照电路图连接实物图.     【答案】 请你只添加两根导线完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的电压.                 【答案】 如右图   请你只添加两根导线完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图. ①只闭合开关S1, 电路中R0与RX串联, 电流表示数为I1; ②开关S1、S2都闭合时, 电路中只有R0工作, 电流表的示数为I2                               【答案】 ①② 添加两条导线. 要求:灯泡与R0串联, 滑动变阻器可以控制调光; 通过开关控制, 电压表分别测量出灯泡和R0两端电压. 画出各个状态的等效电路图. 【答案】 闭合S1、S3, 断开S2                       闭合S1、S2, 断开S3                     模块二  化简电路图       1. 单一状态化简 如图所示, 闭合开关, 滑片P滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图. 【答案】 滑片滑到某点(a点以外任意一点), 滑动变阻器R2与R1并联, 电流表A1测量干路电流, A2测量R1所在支路电流, 电压表V测量R1或R2或电源两端电压. 等效电路图:             如图所示, 闭合开关, 滑片P滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图. 【答案】 滑片滑到某点, R1与R2并联, A1测量R2所在支路的电流, A2被短路, A3测量干路的电流, 电压表V测量R1或R2或电源两端电压. 等效电路图:         2. 多状态变换 如图所示, 电源两端电压保持不变. 请画出对应状态的等效电路图. 当、都断开, 滑片P从b端滑到某一位置C时 保持滑片P的位置不变, 同时闭合、. 【答案】 ①   ②     如图是养殖场冬季来调控光照、室温设备的原理电路图. 此设备的目的是:夜晚对圈舍内加温, 同时增大光照; 白天只进行适当保温, 不进行灯光照射. 电路图中R1、R2是电热丝. 请按照要求画出对应状态的等效电路图. 当S1、S2同时断开时, 设备处于白天调控状态 当S1、S2同时闭合时, 设备为夜晚调控状态 【答案】 ①    ②
