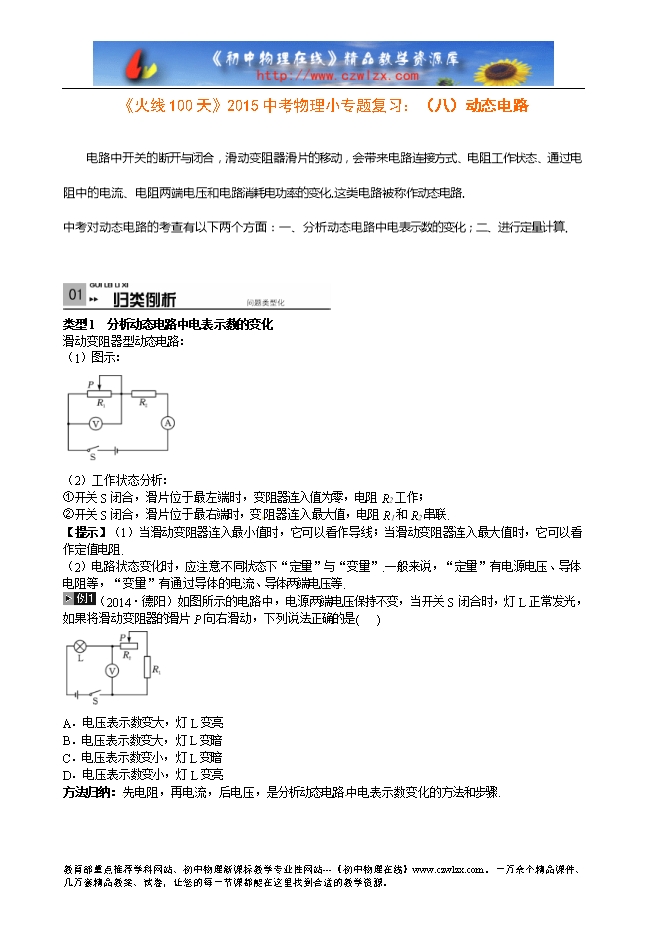

《火线100天》2015中考物理小专题复习:(八)动态电路
【内容简介】电路中开关的断开与闭合,滑动变阻器滑片的移动,会带来电路连接方式、电阻工作状态、通过电阻中的电流、电阻两端电压和电路消耗电功率的变化.这类电路被称作动态电路.
中考对动态电路的考查有以下两个方面:一、分析动态电路中电表示数的变化;二、进行定量计算.
类型1 分析动态电路中电表 示数的变化
滑动变阻器型动态电路:
(1)图示:
(2)工作状态分析:
①开关S闭合,滑片位于最左端时,变阻器连入值为零,电阻R2工作;
②开关S闭合,滑片位于最右端时,变 阻器连入最大值,电阻R1和R2串联.
【提示】(1)当滑动变阻器连入最小值时,它可以看作导线;当滑动变阻器连入最大值时,它可以看作定值电阻.
(2)电路状态变化时,应注意不同状态下“定量”与“变量”.一般来说,“定量”有电源电压、导体电阻等,“变量”有通过导体的电流、导体两端电压等.
(2014?德阳)如图所示的电路中,电源两端电压保持不变,当开关S闭合时,灯L正常发光,如果将滑动变阻器的滑片P向右滑动,下列说法正确的是( )
.........
?
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
