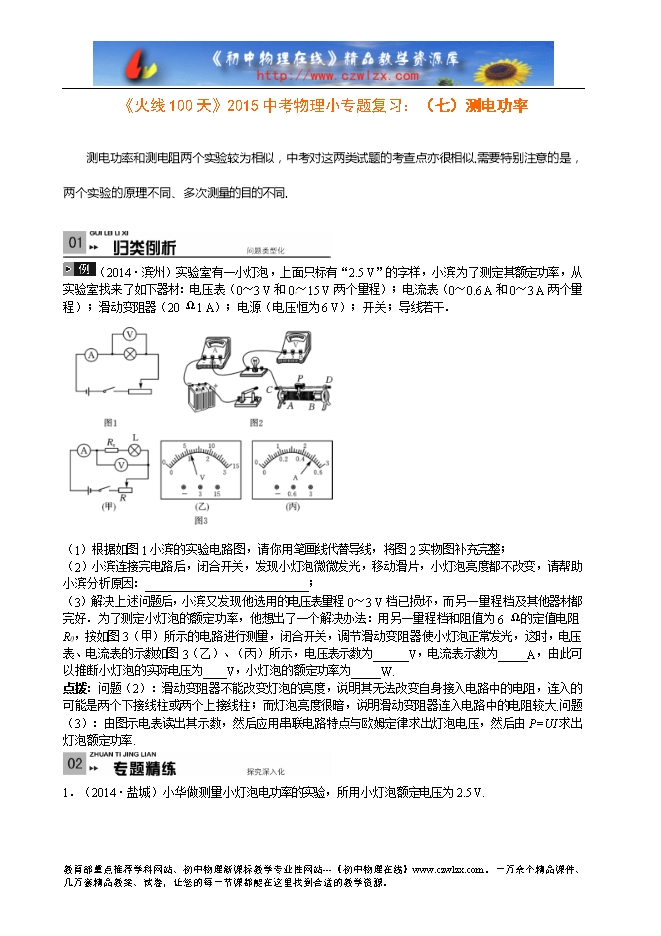

《火线100天》2015中考物理小专题复习:(七)测电功率
【内容简介】测电功率和测电阻两个实验较为相似,中考对这两类试题的考查点亦很相似.需要特别注意的是,两个实验的原理不同、多次测量的目的不同.
(2014?滨州)实验室有一小灯泡,上面只标有“2.5 V”的字样,小滨为了测定其额定功率,从实验室找来了如下器材:电压表(0~3 V和0 ~15 V两个量程);电流表(0~0.6 A和0~3 A两个量程);滑动变阻器(20 Ω1 A);电源(电压恒为6 V);开关;导线若干.
(1)根据如图1小滨的实验电路图,请你用笔画线代替导线,将图2实物图补充完整;
(2)小滨连接完电路后,闭合开关,发现小灯泡微微发光,移动滑片,小灯泡亮度都不改变,请帮助小滨分析原因:____________________________;
(3)解决上述问题后,小滨又发现他选用的电压表量程0~3 V档已损坏,而另一量程档及其他器材都完好.为了测定小灯泡的额定功率,他想出了一个解决办法:用另一量程档和阻值为6 Ω的定值电阻R0,按如图3(甲)所示的电路进行测量,闭合开关,调节滑动变阻器使小灯泡正常发光,这时,电压表、电流表的示数如图3(乙)、(丙)所示,电压表示数为______V,电流表示数为_____A,由此可以推断小灯泡的实际电压为____V,小灯泡的额定功率为_____W.
点拨:问题(2):滑动变阻器不能改变灯泡的亮度,说明其无法改变自身接入电路中的电阻,连入的可能是两个下接线柱或两个上接线柱;而灯泡亮度很暗,说明滑动变阻器连入电路中的电阻较大.问题(3):由图示电表读出其示数,然后应用串联电路特点与欧姆定律求出灯泡电压,然后由P=UI求出灯泡额定功率.

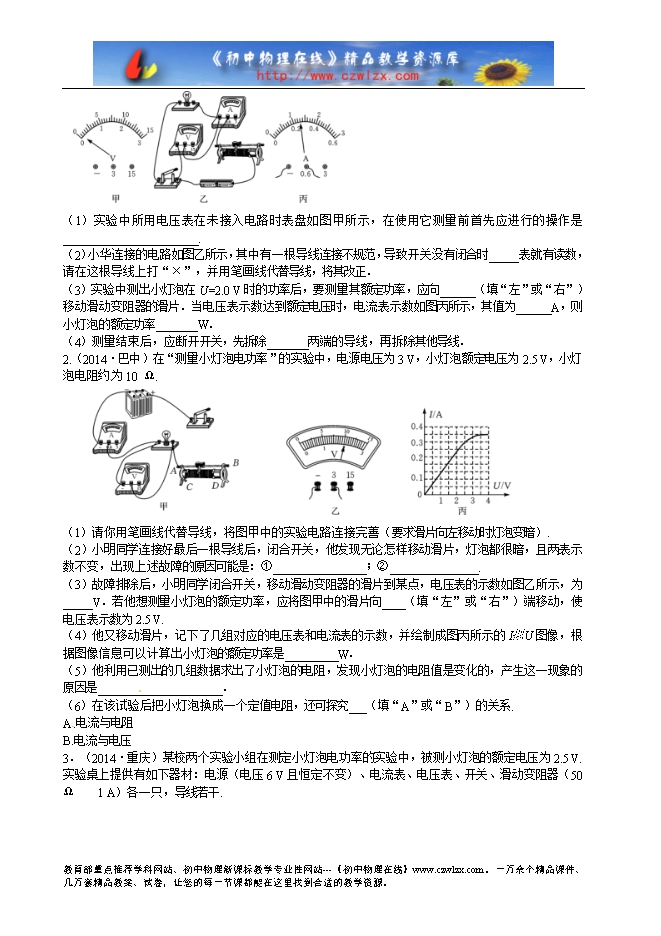

1.(2014?盐城)小华做测量小灯泡电功率的实验,所用小灯泡额定电压为2.5 V.
.......
?
