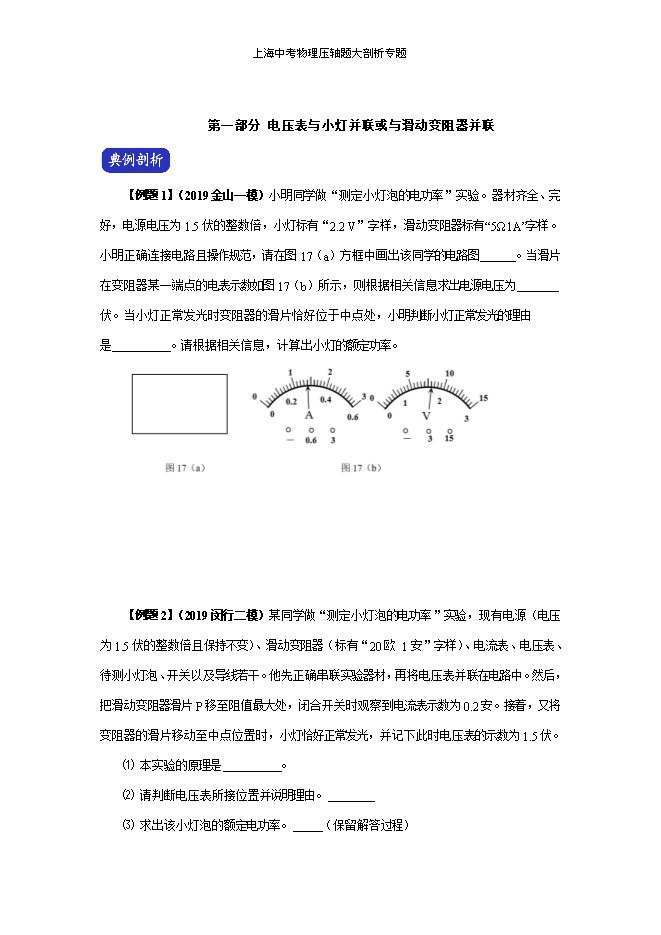

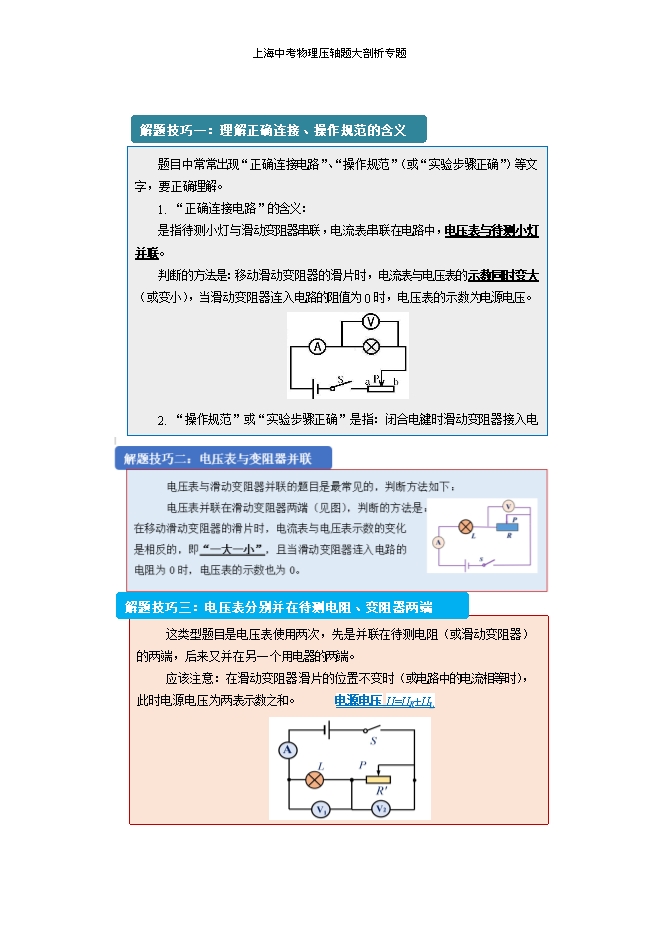

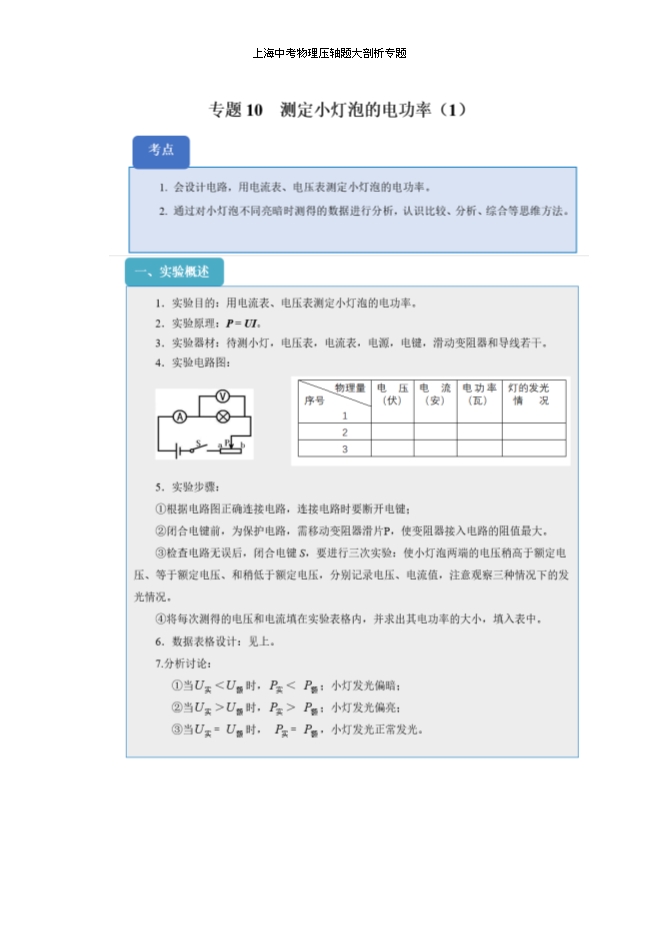

【内容简介】【例题1】（2019金山一模）小明同学做“测定小灯泡的电功率”实验。器材齐全、完好，电源电压为1.5伏的整数倍，小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。小明正确连接电路且操作规范，请在图17（a）方框中画出该同学的电路图      。当滑片在变阻器某一端点的电表示数如图17（b）所示，则根据相关信息求出电源电压为    伏。当小灯正常发光时变阻器的滑片恰好位于中点处，小明判断小灯正常发光的理由是     。请根据相关信息，计算出小灯的额定功率。 【答案】电路图见下；3；当电压表示数为2.2伏时，小灯正常发光；0.704瓦。 【解析】正确连接电路且操作规范，当滑片在变阻器某一端点，小灯两端的电压为1.6伏，电流为0.28安，应该在阻值最大的一端；变阻器两端的电压UR=IR=0.28A×5Ω=1.4V，电源电压U=UR+UL=1.4伏+1.6伏= 3伏。当电压表示数为2.2伏时，小灯正常发光；电流I额= I滑=UR/R=（3伏-2.2伏）/2.5欧=0.32安小灯泡的额定功率为P额=U额I额=2.2伏×0.32安=0.704瓦。【例题2】（2019闵行二模）某同学做“测定小灯泡的电功率”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器（标有“20欧 1安”字样）、电流表、电压表、待测小灯泡、开关以及导线若干。他先正确串联实验器材，再将电压表并联在电路中。然后，把滑动变阻器滑片P移至阻值最大处，闭合开关时观察到电流表示数为0.2安。接着，又将变阻器的滑片移动至中点位置时，小灯恰好正常发光，并记下此时电压表的示数为1.5伏。⑴ 本实验的原理是          。⑵ 请判断电压表所接位置并说明理由。        ⑶ 求出该小灯泡的额定电功率。     （保留解答过程）【答案】（1）P=UI；（2）若电压表并联在滑动变阻器两端，小灯正常发光时，I2=U2/R2=1.5伏/10欧=0.15安;0.2安，小灯不能正常发光，所以电压表并联在小灯两端。（3）0.45瓦。    【解析】（1）P=UI；（2）若电压表并联在滑动变阻器两端，小灯正常发光时I2=U2/R2=1.5伏/10欧=0.15安;0.2安（闭合开关时观察到电流表示数为0.2安）小灯不能正常发光，所以电压表并联在小灯两端。（3）变阻器的最大电压U2=I2R2=0.2安×20欧=4伏，电源电压U;4伏此时小灯泡没有正常发光，U1;1.5伏，因此电源电压U=U1+U2;5.5伏又因为电源电压为1.5伏的整数倍，所以U=4.5伏【例题3】（2020青浦二模）小华同学做“测定小灯泡的电功率”实验，现有电源（电压不变）、待测小灯（标有“0.28A”字样）、电流表、电压表（只有0～3伏完好）、滑动变阻器、开关以及导线若干。他正确连接电路进行实验，在移动变阻器滑片至某一位置时，发现电压表、电流表的示数如图12（a）、（b）所示，小灯发光偏暗。他经过思考后，在不改变滑片P位置的情况下重新连接电路，闭合开关，电压表示数如图12（c）所示，然后移动变阻器滑片使小灯正常发光，发现电压表的指针由12（c）位置偏转了8小格。
