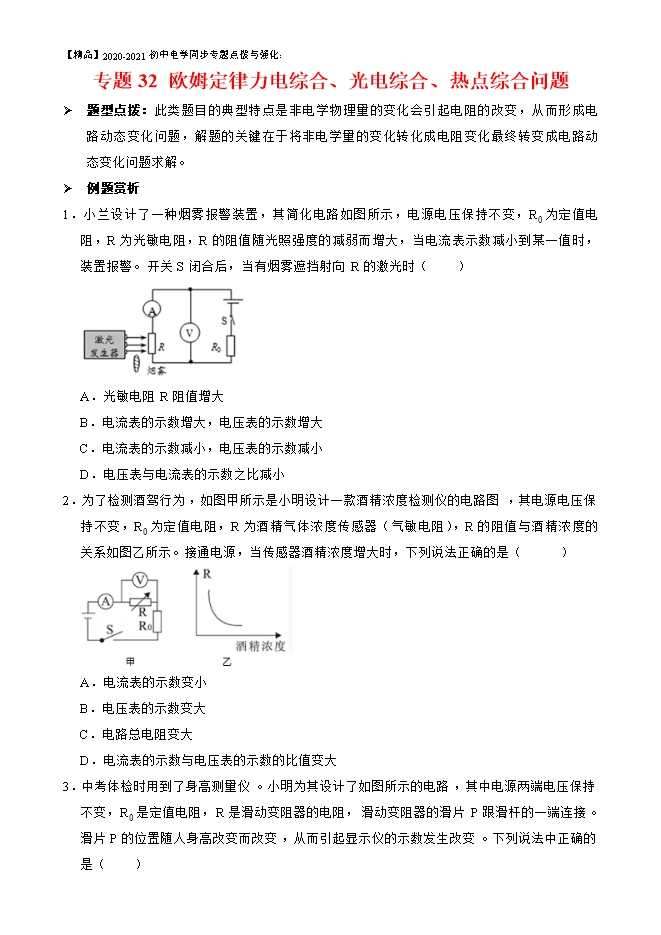

【内容简介】题型点拨：此类题目的典型特点是非电学物理量的变化会引起电阻的改变，从而形成电路动态变化问题，解题的关键在于将非电学量的变化转化成电阻变化最终转变成电路动态变化问题求解。例题赏析1．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时（　　） A．光敏电阻R阻值增大B．电流表的示数增大，电压表的示数增大C．电流表的示数减小，电压表的示数减小D．电压表与电流表的示数之比减小【解析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值增大，电路中的总电阻增大，由I＝ 可知，电路中的电流减小，即电流表的示数减小，故A正确，B错误；由U＝IR可知，R0两端电压减小，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压增大，即电压表的示数增大，故C错误；由于电压表与电流表的示数之比等于R的阻值，因此比值变大，故D错误。故选：A。2．为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（　　） A．电流表的示数变小B．电压表的示数变大C．电路总电阻变大D．电流表的示数与电压表的示数的比值变大【解析】由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。由图象可知，当酒精浓度增大，R的阻值变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，所以，R两端的电压变小，即电压表的示数变小，故ABC错误；由电压表的示数变小、电流表的示数变大可知，电流表的示数与电压表的示数的比值变大，故D正确。故选：D。3．中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（　　） A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大【解析】A、因为显示仪与R并联，所以显示仪是电压表，故A错误；BCD、被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律I＝ 知，电路中的电流越大，根据U＝IR知定值电阻R0两端的电压越大，根据P＝UI可知，电路消耗的功率也越大，故D正确，BC错误。故选：D。4．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。闭合开关，逐渐增大光敏电阻的光照强度，发现电压表示数变大，则此时对于该电路说法不正确的是（　　） A．电流表示数将变大B．电路的总功率变小C．电压表和电流表示数的比值不变D．光敏电阻的阻值随光照强度的增大而减小【解析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流；A、闭合开关，逐渐增大光敏电阻的光照强度，发现电压表示数变大，根据U＝IR可知，电路中的电流变大，故A正确；B、电源电压不变，电流变大，根据P＝UI可知，总功率变大，故B错误；C、电压表和电流表示数的比值为R0的阻值，阻值不变，比值不变，故C正确；D、电路中的电流变大，根据欧姆定律可知，电路的总电阻减小，即光敏电阻的阻值是减小的，所以光敏电阻的阻值随光照强度的增大而减小，故D正确。本题选错误的；故选：B。
