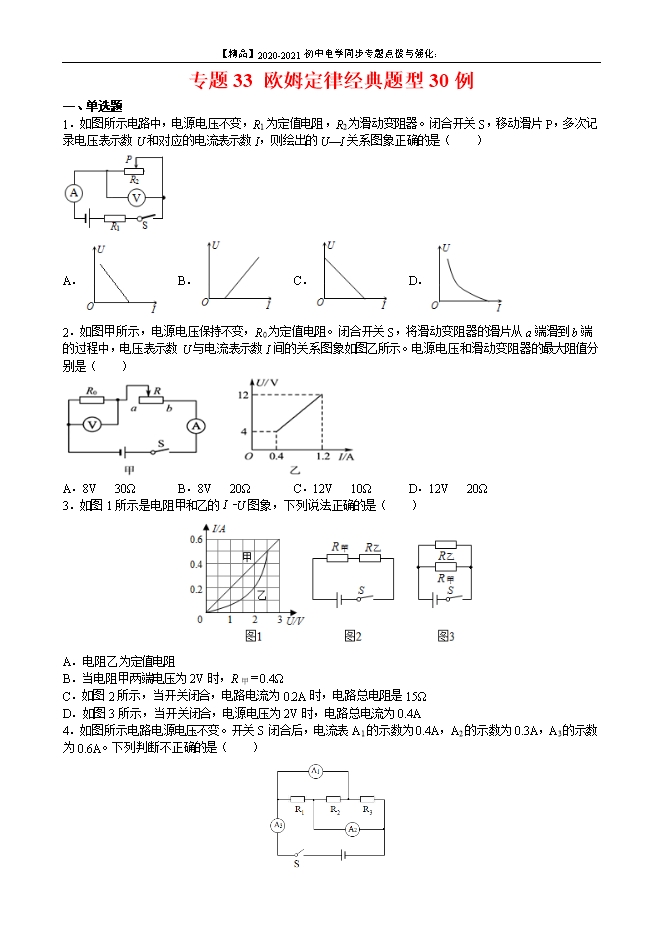

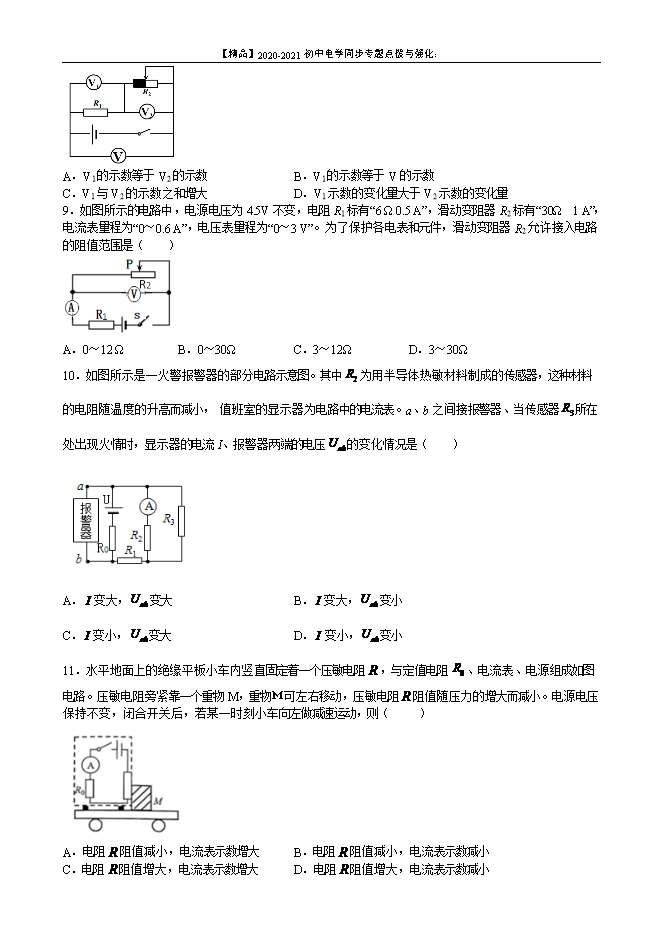

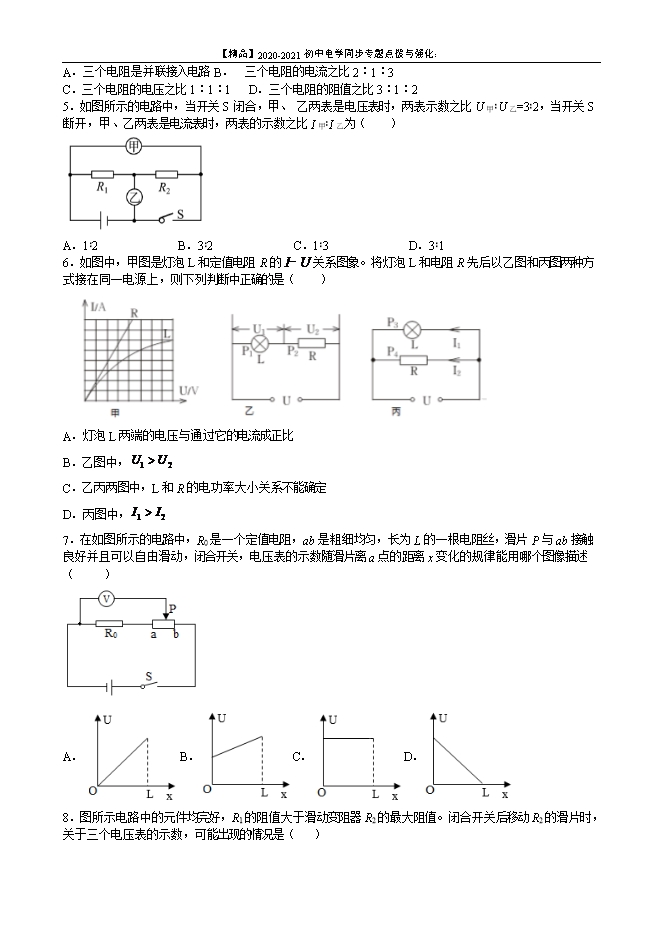

【内容简介】1．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U—I关系图象正确的是（　　） A． B． C． D． 【答案】A【解析】由电路图可知， 与 串联，电压表测 两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以 两端的电压 由表达式可知，电压表的示数U与电流表的示数I是一次函数，且电压表的示数随电流表的示数增大而减小，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，但不为零。 故选A。2．如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。电源电压和滑动变阻器的最大阻值分别是（　　） A．8V   30ΩB．8V   20ΩC．12V   10ΩD．12V   20Ω【答案】D【解析】当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图乙可知，电源的电压U＝12V；当滑片位于a端时，R0与R串联，电流表测电路中的电流，电压表测R0两端的电压，此时电路中的电流最小，由图乙可知，电路中的电流I小＝0.4A，U0＝4V；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压为U滑＝U﹣U0＝12V﹣4V＝8V则滑动变阻器的最大阻值为 故ABC不符合题意，D符合题意。故选D。3．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　） A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲＝0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A【答案】C【解析】A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；B．由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，根据欧姆定律可知 故B错误；C．甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，据串联电路中总电压等于各分电压之和，故此时电源的电压 故总电阻是 故C正确；D．甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，因为并联电路中干路电流等于各支路电流之和，所以干路电流 故D错误。故选C。4．如图所示电路电源电压不变。开关S闭合后，电流表A1的示数为0.4A，A2的示数为0.3A，A3的示数为0.6A。下列判断不正确的是（　　） A．三个电阻是并联接入电路B．  三个电阻的电流之比2︰1︰3C．三个电阻的电压之比1︰1︰1   D．三个电阻的阻值之比3︰1︰2【答案】D【解析】A．如图所示，电流从电源正极出发，经过开关、电流表A3后分流，一条支路经过电阻R1，另外一条支路经过电流表A1后又分流，一条支路经电阻R2与经过电阻R1的支路汇合后经A2流向负极与另外一条支路经过电流表R3后汇合流入负极，故三个电阻是并联关系，故A选项正确，A选项不符合题意；B．电流表A1测的是电阻R1和电阻R3，电流表A2测的是电阻R1和电阻R2的电流，电流表A3测干路电流，根据电流表A3和A2，可知通过电阻R3的电流为 根据电流表的示数A3和A1，可知通过电阻R1的电流为 即可求出经过电阻R2的电流为 故三个电流之比为 故B选项正确，B选项不符合题意；C．由于并联，故三个电阻的电压均为电源电压，之比为1:1:1,故C选项正确，C选项不符合题意；D．根据 ，电压相同，故电阻之比为
